11 Inspectie en onderhoud
2
1
8.

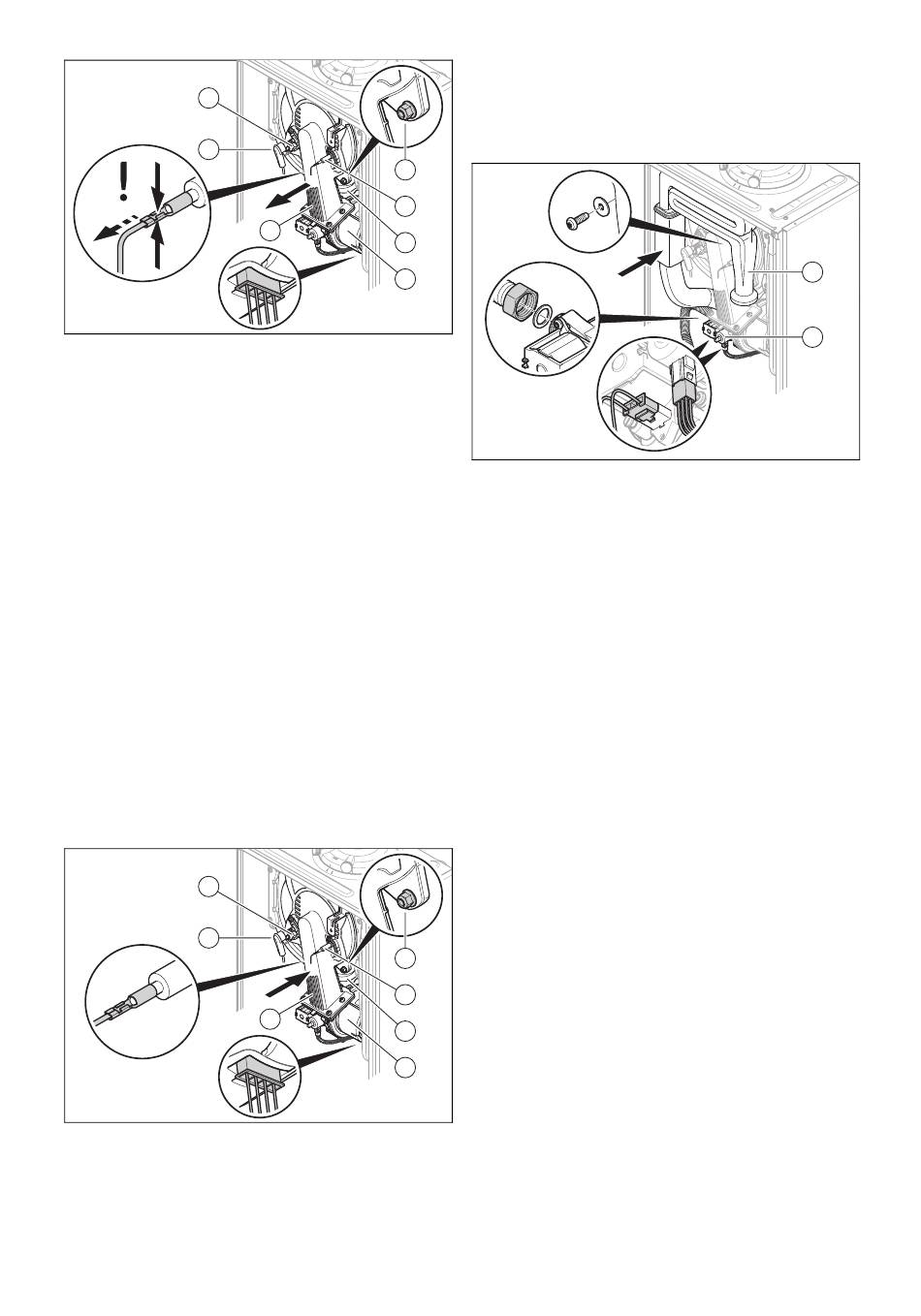

Trek de stekkers van de ontstekingskabel (1), de aar-
dingsleiding van de ontstekingselektrode (2) en van de
ionisatie-elektrode (4).
9.
Trek de stekker aan de ventilatormotor (6) af door de
grendelnok in te drukken.
10. Schroef de vier moeren (3) eraf.
11. Trek de complete compacte thermomodule (7) van de
warmtewisselaar (5).
12. Controleer de brander en de branderisolatiemat op
beschadigingen. (→ Pagina 117)
13. Controleer de warmtewisselaar op schade.
Resultaat:
Warmtewisselaar beschadigd
Vervang de warmtewisselaar. (→ Pagina 113)
14. Controleer de warmtewisselaar op verontreinigingen.
Resultaat:
Warmtewisselaar vervuild
Reinig de warmtewisselaar. (→ Pagina 117)
15. Controleer de isolatiemat van de warmtewisselaar op
beschadigingen.
Resultaat:
Isolatiemat beschadigd
Vervang de isolatiemat.
11.3.2 Compacte thermomodule inbouwen
2
1
1.
Steek de compacte thermomodule (7) op de warmte-
wisselaar (5).
2.
Draai de vier nieuwe moeren (3) kruiselings vast tot de
branderflens gelijkmatig tegen de aanslagvlakken zit.
116
3
4
7
5
6
3
4
7
5
6
Aanhaalmoment: 6 Nm
3.
Steek de stekkers van de ontstekingskabel (1), van
de aardingsleiding (2) en de ionisatie-elektrode (4) er
opnieuw op.
4.
Sluit de stekker aan de ventilatormotor (6) opnieuw aan.
5.
Sluit de twee stekkers aan het gasblok (2) opnieuw aan.
6.
Sluit de gasleiding met een nieuwe afdichting aan. Be-
veilig hierbij de gasbuis tegen het verdraaien.
7.
Open de gaskraan.
8.
Controleer het product op dichtheid. (→ Pagina 109)
9.
Controleer of de afdichtingsring in de luchtaanzuigbuis
goed zit.
10. Steek de luchtaanzuigbuis (1) op de aanzuigaanslui-
ting.
11. Bevestig de luchtaanzuigbuis met de klemschroef.
12. Controleer de gasaansluitdruk/gasstroomdruk.
(→ Pagina 108)
11.4

Componenten reinigen/controleren

1.
Voer vóór elke reiniging/controle de voorbereidende
werkzaamheden uit. (→ Pagina 116)
2.
Voer na elke reiniging/controle de afsluitende werk-
zaamheden uit. (→ Pagina 117)
11.4.1 Reinigings- en controlewerkzaamheden
voorbereiden
1.
Stel het product tijdelijk buiten bedrijf. (→ Pagina 118)
2.
Demonteer de voormantel. (→ Pagina 98)
3.
Klap de schakelkast naar onderen.
4.
Bescherm de schakelkast tegen spatwater.
5.
Demonteer de compacte thermomodule.
(→ Pagina 115)
Installatie- en onderhoudshandleiding ecoTEC plus 0020244381_03
