10. Effectuez la purge au niveau du radiateur le plus haut
et attendez que l'eau qui s'écoule du purgeur ne
contienne plus de bulles.
11. Purgez tous les autres radiateurs, de sorte que l'instal-
lation de chauffage soit intégralement remplie d'eau de
chauffage.
12. Remplissez l'installation d'eau de chauffage jusqu'à ce
que la pression de remplissage requise soit atteinte.
13. Fermez le robinet de remplissage et de vidange ainsi
que la source d'alimentation en eau de chauffage.
7.7
Purge de l'installation de chauffage
1.
Lancez le programme de contrôle P.00. (→ page 58)
◁
Le produit ne se met pas en marche, la pompe in-
terne tourne par intermittence et permet de purger
soit le circuit chauffage, soit le circuit d'eau chaude,
au choix.
◁
L'écran indique la pression de remplissage dans
l'installation de chauffage.
2.
Assurez-vous que la pression de remplissage du circuit
de chauffage ne descend pas en dessous de la pres-
sion de remplissage minimale.
–
≥ 0,08 MPa (≥ 0,80 bar)
3.
Vérifiez si la pression de remplissage du circuit de
chauffage est bien supérieure d'au moins 0,02 MPa
(0,2 bar) à la contre-pression du vase d'expansion à
membrane (VE) (P
installation
Résultat:
Pression de remplissage du circuit de chauffage insuffi-
sante
▶
Remplissez l'installation de chauffage. (→ page 60)
4.
S'il reste trop d'air dans l'installation de chauffage à
l'issue du programme de contrôle P.00, vous devrez
relancer le programme de contrôle.
7.8

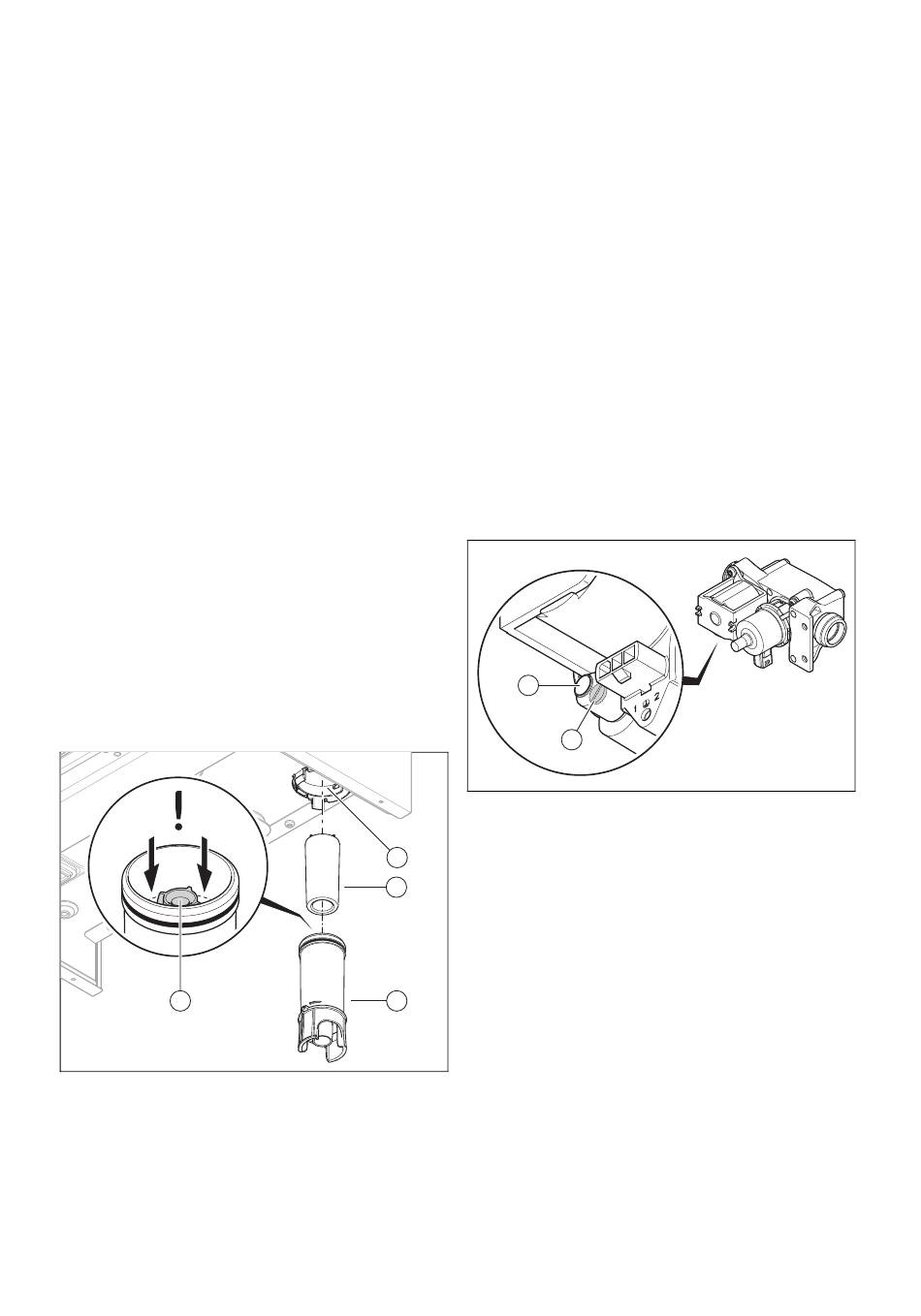

Remplissage du siphon de condensats
4
1.
Désolidarisez la partie inférieure du siphon (3) de sa
partie supérieure (1).
2.
Retirez le flotteur (2).
3.
Remplissez la partie inférieure d'eau, jusqu'à 10 mm du
bord de la conduite d'évacuation des condensats (4).
4.
Remettez le flotteur en place.
5.
Fixez la partie inférieure du siphon sur sa partie supé-
rieure.
0020244381_03 ecoTEC plus Notice d'installation et de maintenance
≥ P
+ 0,02 MPa (0,2 bar)).
VE
1
2
3
7.9
Vérification des réglages du gaz
7.9.1
Vérification du réglage du gaz d'usine
▶
Vérifiez les informations relatives au type de gaz qui fi-
gurent sur la plaque signalétique et comparez-les au type
de gaz disponible sur le lieu d'installation.
Résultat 1:
Le modèle du produit ne correspond pas au groupe de
gaz disponible sur place.
▶
Ne mettez pas l'appareil en fonctionnement.
▶
Contactez le service client.
Résultat 2:
Le modèle du produit correspond au groupe de gaz dis-
ponible sur place.
▶
Contrôlez la pression du raccordement du gaz/la
pression dynamique du gaz. (→ page 61)
▶
Contrôlez la teneur en CO₂. (→ page 62)
7.9.2
Contrôle de la pression du raccordement du
gaz/pression dynamique du gaz
1.
Mettez provisoirement l'appareil hors service.
(→ page 72)
2.
Démontez l'habillage avant. (→ page 51)
3.
Rabattez le boîtier électrique vers le bas.
1
2
4.
Desserrez la vis de contrôle (2).
–
Rotations vers la gauche: 2
5.
Branchez un manomètre sur le raccord de mesure (1).
–
Matériel de travail: Manomètre à tube en U
–
Matériel de travail: Manomètre numérique
6.
Faites basculer le boîtier électrique vers le haut.
7.
Ouvrez le robinet d'arrêt du gaz.
8.
Mettez l'appareil en fonctionnement.
9.
Mesurez la pression du raccordement du gaz/pression
dynamique du gaz par rapport à la pression atmosphé-
rique.
–
Pression du raccordement du gaz: sans l'aide de
P.01
–
Pression dynamique du gaz: avec l'aide de P.01
(→ page 58)
Mise en service 7
61
