Si le système d'actionnement a été monté tourné de 180° (à l'envers), la porte
doit dans tous les cas s'ouvrir lorsque l'on garde la touche OUVERTURE
enfoncée. Dans le cas contraire, il faut régler le paramètre 75 sur 2.
En outre, les deux fins de course d'urgence devront être corrigés de manière à
ce qu'ils de déclenchent après les fins de course d'exercice.

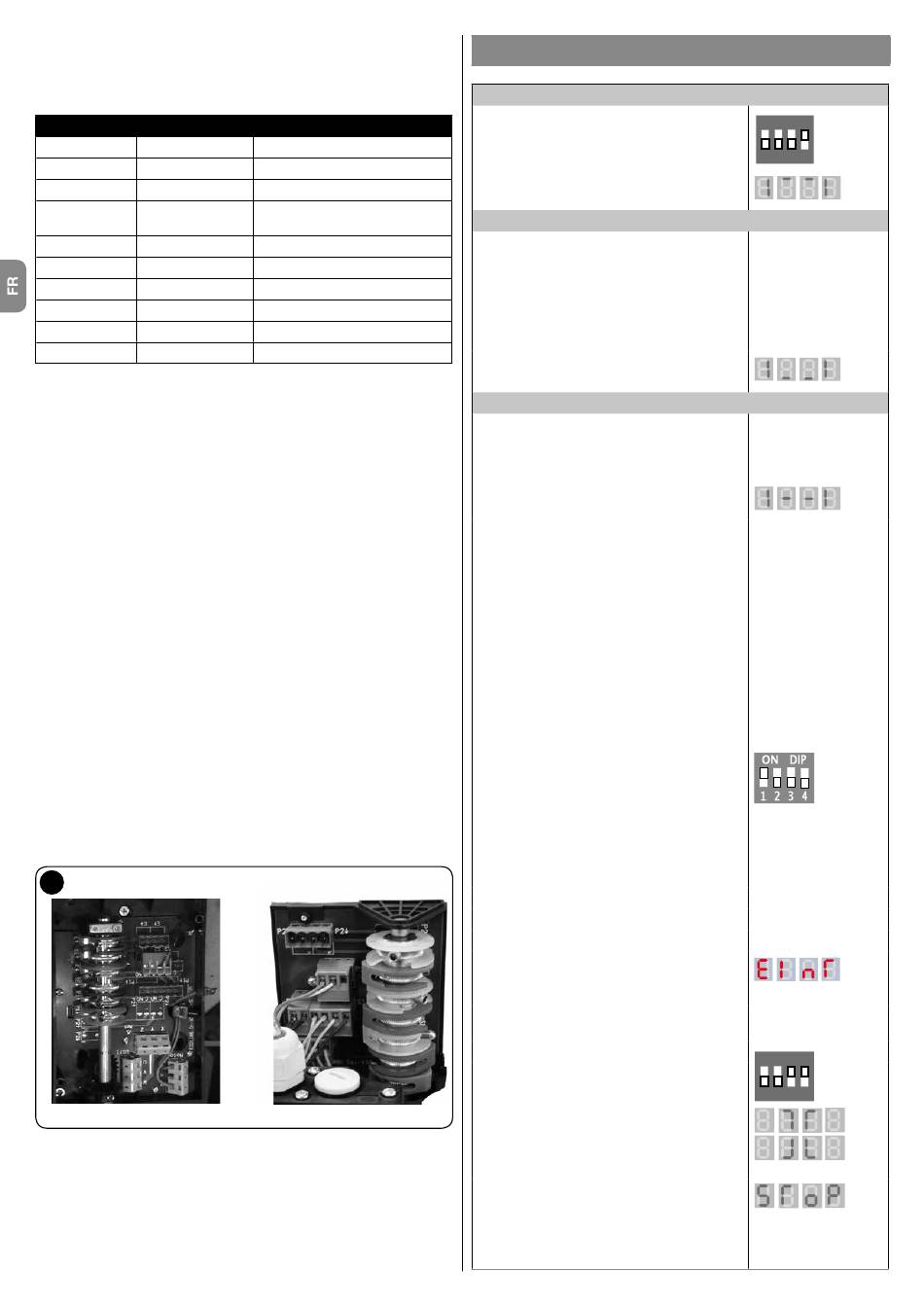

Commande
Conducteur
X2 - J11/U
1
X2 - J11/V
2
X2 - J11/W
3
X2 - J10
Barrette de
pontage
X7 - MiniFit
Gris
X7 - MiniFit
Vert
X7 - MiniFit
Blanc
X7 - MiniFit
Rose
X7 - MiniFit
Jaune
X7 - MiniFit
Marron
Position de désactivation inférieure
Pour le réglage du fin de course relatif à la position de désactivation inférieure
de la porte, il faut respecter les étapes suivantes :
Mettre la porte dans la position de FERMETURE désirée.
Configurer la came de commutation 3 E↓(couleur blanche) de manière à
actionner le fin de course.
Serrer la vis de fixation A.
Le réglage précis se fait avec la vis B.
Mettre la porte dans la position d'OUVERTURE désirée.
Configurer la came de commutation 1 E↓(couleur verte) de manière à actionner
le fin de course.
Serrer la vis de fixation A.
Le réglage précis se fait avec la vis B.
Les fins de course de sécurité 2 SE↑ et 4 SE↑ (couleur rouge) doivent être réglés
de manière à se déclencher automatiquement juste après le dépassement du
fin de course de contrôle.
Les fins de course de sécurité 2 SE↓ et 4 SE↑ (couleur rouge) sont réglés en
usine, à une faible distance du fin de course d'exercice.
Après l'essai de fonctionnement, contrôler le siège des vis de fixation.
Les fins de course supplémentaires 8 P2↑ et 7 P2↑ sont des contacts de
fermeture à potentiel nul, tandis que les fins de course supplémentaires 6 P1↑
et 5 P1↑ sont des contacts de commutation à potentiel nul.
• En fonctionnement automatique, le fin de course 6 est utilisé comme
pré-fin de course. Il doit être réglé de manière à se déclencher à 5 cm
du sol.
• En fonctionnement à action maintenue, il n'a pas besoin d'être réglé
et peut être utilisé comme contact à potentiel nul.
16
Fins de course mécaniques
type petit
Les paragraphes suivants décrivent les principales fonctions de programma-
tion de la logique de commande D-PRO Automatic, accessibles à l'aide des
DIP-switch.
Pour plus d'informations sur les caractéristiques, consulter l'appendice «
Paramètres et liste d'erreurs D-PRO Automatic » joint à ce manuel.
6 – Français
Moteur
U
V
W
-
Connecteur AMP 3
Connecteur AMP 4
Connecteur AMP 2
Connecteur AMP 5
Connecteur AMP 6
Connecteur AMP 1
type grand
RÉGLAGES DES FINS DE COURSE NUMÉRIQUES
Réglage des positions finales
Pour ce faire, positionner le DIP-switch 4 sur
« ON ».
Les tirets supérieurs de l'écran clignotent.
Réglage de la position finale supérieure
À l'aide des touches OUVERTURE et
FERMETURE présents sur le couvercle de la
centrale de commande en modalité à action
maintenue, faire se déplacer la porte jusqu'à sa
position finale supérieure. Enregistrer ensuite ce
point en appuyant brièvement sur la touche de
programmation OUVERTURE ou FERMETURE
sur la carte antérieure.
Les tirets inférieurs clignotent dorénavant.
Réglage de la position finale inférieure
À
l'aide
des
touches
OUVERTURE
FERMETURE présents sur le couvercle de la
centrale de commande en modalité à action
maintenue, faire se déplacer la porte jusqu'à sa
position finale inférieure. Enregistrer ce point en
appuyant brièvement sur la touche OUVERTURE
ou FERMETURE sur la carte antérieure.
Les tirets situés au centre clignotent dorénavant.
S'il n'est pas nécessaire de régler une ouverture
partielle, le DIP-switch 4 doit alors être positionné
sur OFF !
Ouverture partielle
S'il faut régler une ouverture partielle, le DIP-
switch 4 reste dans la position ON.
À l'aide des touches OUVERTURE et FERMETURE
présents sur le couvercle de la centrale de
commande, il est maintenant possible de régler
l'ouverture partielle souhaitée ; la position est de
nouveau confirmée et enregistrée à l'aide des
touches OUVERTURE ou FERMETURE situées
sur la carte antérieure.
Maintenant, l'affichage disparaît.
Déplacer le DIP-switch 4 dans la position
« OFF ».
Le mot Einr se met à clignoter sur l'écran !
Lorsque l'on appuie sur la touche OUVERTURE
située sur le couvercle, on active la modalité
d'apprentissage et la porte se déplace plusieurs
fois jusqu'à la position finale supérieure puis,
après une courte pause, jusqu'à la position finale
inférieure. Le mot Einr disparaît de l'écran !
Effectuer le « réglage précis » d'après la liste
des paramètres.
Paramètre 10 = réglage de la position finale
supérieure
Paramètre 11 = réglage de la position finale
inférieure
Paramètre 12 = réglage de l'ouverture partielle
Modification du sens de rotation de
l'encodeur
DIP 3 et 4 sur ON = affichage du sens de rotation
DIP 3 et 4 sur ON + touche OUVERTURE =
modification du sens de rotation dans une
direction
DIP 3 et 4 sur ON + touche FERMETURE =
modification du sens de rotation dans l'autre direction
En alternative, le sens de décompte de l'encodeur
peut aussi être modifié à l'aide du paramètre 75.
Tous les DIP-switch sur OFF = affichage
STOP
ON
SAB
1
2 3 4
et
ON
SAB
1
2 3 4
