A : CÂBLE RÉSEAU avec connecteur CEE
B : Câble MOTEUR
C : Câble pour LAMPE CLIGNOTANTE
D : Câble de photocellule
E : Câble INTERRUPTEUR À CLÉ
F : Câble à spirale pour bord de sécurité
Note 1 – Lorsque le câble réseau dépasse une longueur de 5 m, il faut utiliser un diamètre supérieur.

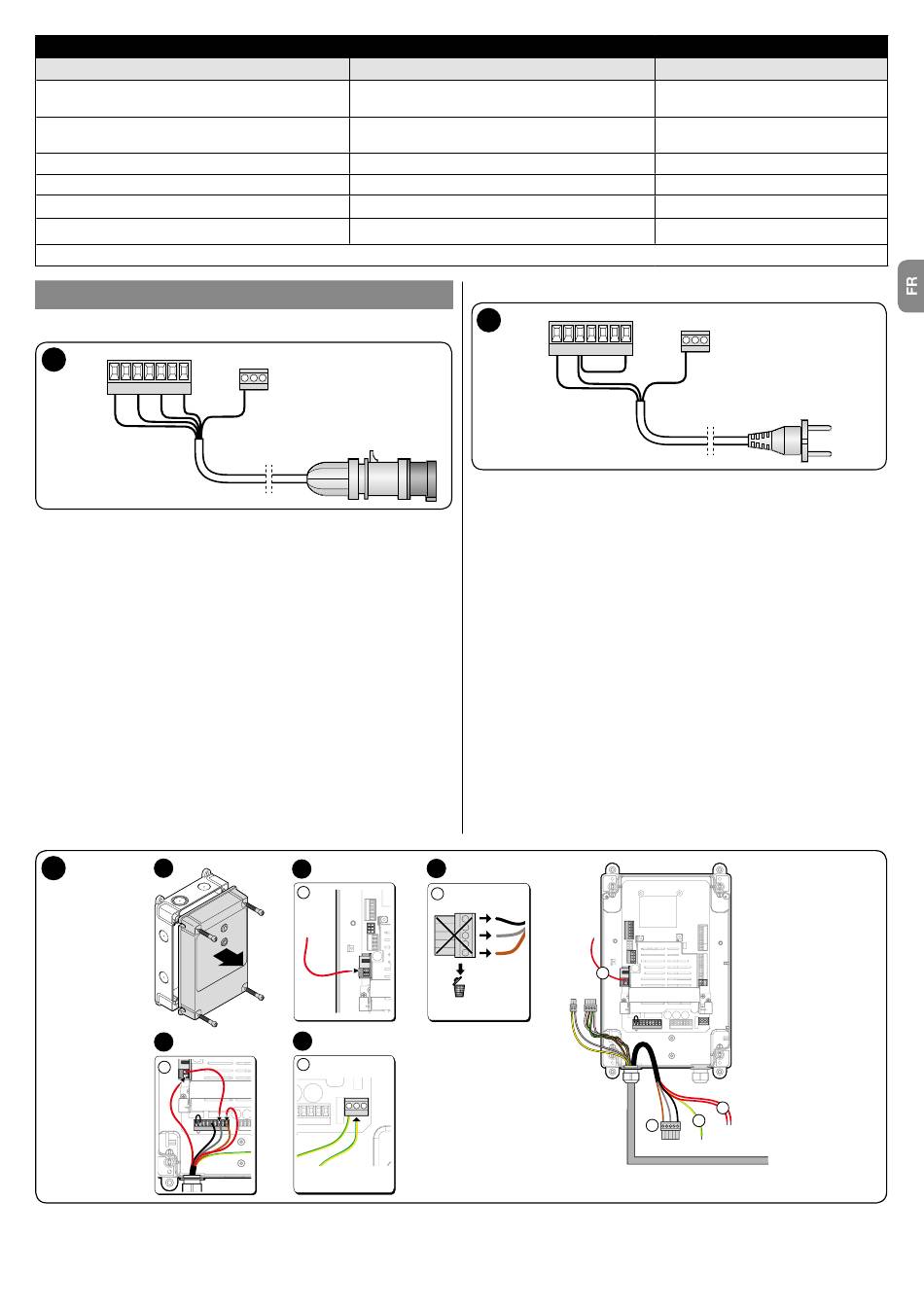

BRANCHEMENT DU CÂBLE RÉSEAU
Branchement du modèle triphasé
L1
L2
L3
N
3
X1
Un connecteur CEE de 16 A est connecté aux bornes L1, L2, L3, N et PE.
Le branchement au réseau de la centrale D-PRO Automatic peut aussi
être réalisé avec un interrupteur général triphasé en option. Dans ce cas, le
connecteur CEE peut être retiré en phase de montage.
Au cas où il ne serait pas encore présent, le câble réseau doit être connecté à
la borne X1 (L1, L2, L3, N) et à la borne PE.
ATTENTION : Le branchement au réseau doit être protégé par le constructeur
par des fusibles 3x16 A.
Branchement du moteur monophasé
1
5
4
C
U
Slot sur D-PRO X8
ATTENTION : Le cavalier 230/400 V sur le côté inférieur de la carte doit être soudé sur 230 V ! Les centrales de commande D-Pro Automatic dont le numéro de
série est compris entre NDCC1200 et NDCC1299 sont configurées en usine sur 230 V et sont fournies avec une carte pré-montée sur X8 pour le branchement
des condensateurs.
TABLEAU 1 - Spécifications techniques des câbles électriques (fig. 2)
Type de câble
Moteur < 1,5 kW 5 x 0,75 mm
Moteur > 1,5 kW 5 x 1,5 mm
Les câbles spécialement conçus pour les
motoréducteurs Nice sont vendus séparément.
2 x 0,75 mm
4 x 0,5 mm
3 câbles 2 x 0,25 mm
Câble à spirale Nice vendu séparément
PE
2
A
5
D
PE
L2
L3 N
V
W
L1
L2
2
2
(pour lampe clignotante)
2
2
2
Branchement du modèle monophasé
L1
L2
4
X1
Un connecteur SCHUKO est connecté aux bornes L1 (phase) et L2 (N) et
à la borne PE. Le branchement au réseau peut aussi être réalisé avec un
interrupteur général en option. Dans ce cas, le connecteur SCHUKO peut être
retiré en phase de montage. En cas d'utilisation d'un frein 200 V/CC, un pont
de L2 (N) à N est nécessaire sur la borne X1.
Fonctions et paramètres
Dans la centrale de commande D-Pro Automatic, il est possible de sélectionner
différents paramètres lors de la phase d'installation ou pour la commande
du système. Il est possible d'activer de nombreuses fonctions avec la valeur
correcte du paramètre correspondant.
Les paramètres peuvent être modifiés en utilisant les DIP-switch et le clavier à
l'arrière de la carte antérieure et le résultat apparaît sur l'écran.
À ce propos, d'autres informations ainsi que la liste des paramètres sont
reportés dans l'annexe aux présentes instructions.
Contrôle du sens de rotation
IMPORTANT : La porte doit être ouverte de 50 cm avec le système
d'actionnement d'urgence, pour éviter la déconnexion du câble de levage
(portes sectionnelles) ou l'enroulement du boîtier (portes roulantes et rapides)
en cas de mauvais paramétrage du sens de rotation.
L'appareil peut désormais être activé (insérer le connecteur CEE).
À l'aide des touches OUVERTURE et FERMETURE, vérifier le sens de rotation
en modalité à action maintenue. Au cas où le sens de déplacement ne
correspondrait pas au sens de la flèche présente sur la touche, modifier le sens
de rotation en changeant le paramètre 75 (P 75 =2).
3
B
U
V
W
Longueur maximale
1 m (Note 1)
5 - 7 - 11 m
10 m
15 m
10 m
4 m
N
PE
A
PE
U
V
W
L1
L2
L3 N
C
D
B
Français – 3
