Manuels Connexes pour Nice MCA2
Sommaire des Matières pour Nice MCA2

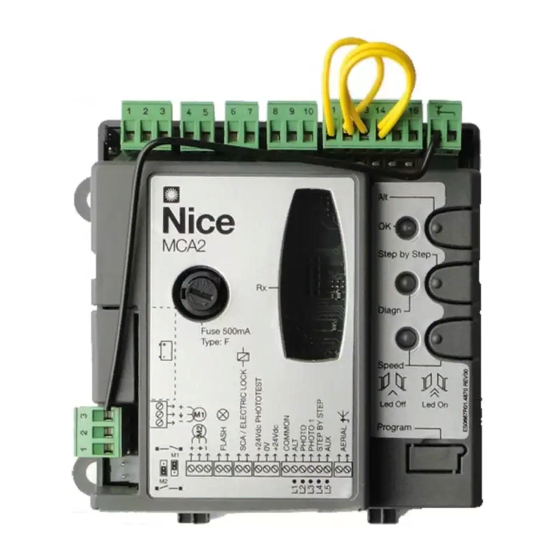

- Page 1 NICE MCA2 Notice d’installation simplifiée de la logique de commande Schéma de connexion électrique de la logique de commande : Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
- Page 2 Une fois les connexions raccordées, mettez sous tension, les leds L1 à L5, P1-P2-P3, vont clignoter 5 secondes, ensuite L1-L2-L3, doivent être allumées fixe. Programmation de la logique de commande MCA2 Recherche automatique des butées de fin de course mécaniques : Mettre les deux battants à...
-
Page 3: Mémorisation Des Télécommandes
Effacement de la mémoire : Si la procédure de reconnaissance des fins de courses, ne s’est pas bien déroulée, vous devez l’effacer. Couper l’alimentation en enlevant le fusible Appuyer et maintenir enfoncé les touches P1 et P2 simultanément Remettre la fusible les leds L1 à L5 se mettent à clignoter Relâcher P1 et P2 dès que les leds L1 à... - Page 4 13) Programmation en mode refermeture semi-automatique : L’automatisme est programmé d’usine pour une fermeture automatique, c'est-à-dire 1 appui sur le bouton de télécommande, provoque l’ouverture, après une temporisation la refermeture est automatique. Le mode semi-automatique, fonctionne par séquence, 1 appui sur la télécommande provoque l’ouverture, sans refermeture du portail, il faut de nouveau faire un appui sur le même bouton pour commander la fermeture.
- Page 5 Introduisez la batterie PS 124 derrière La logique de commande Le cordon de raccordement est fourni avec le bloc batterie PS124. Enlevez la protection N°7, et embrochez le cordon. La batterie est en fonctionnement En aucun cas la notice simplifiée, ne peut remplacer, la notice détaillée fournie avec le produit Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
