Étape 7.4
ASSEMBLER LES PANNEAUX LATÉRAUX
PIÈCES NÉCESSAIRES
• 2 x panneaux latéraux
• Sachet F (6 x boulons M6, 6 x écrous borgnes M6,
6 x rondelles ressort M6, 12 x rondelles M6, 2 x étriers)
24
Attention
Lors de l'assemblage, veillez à ce que l'inscription sur les panneaux latéraux soit du côté
extérieur du bac.

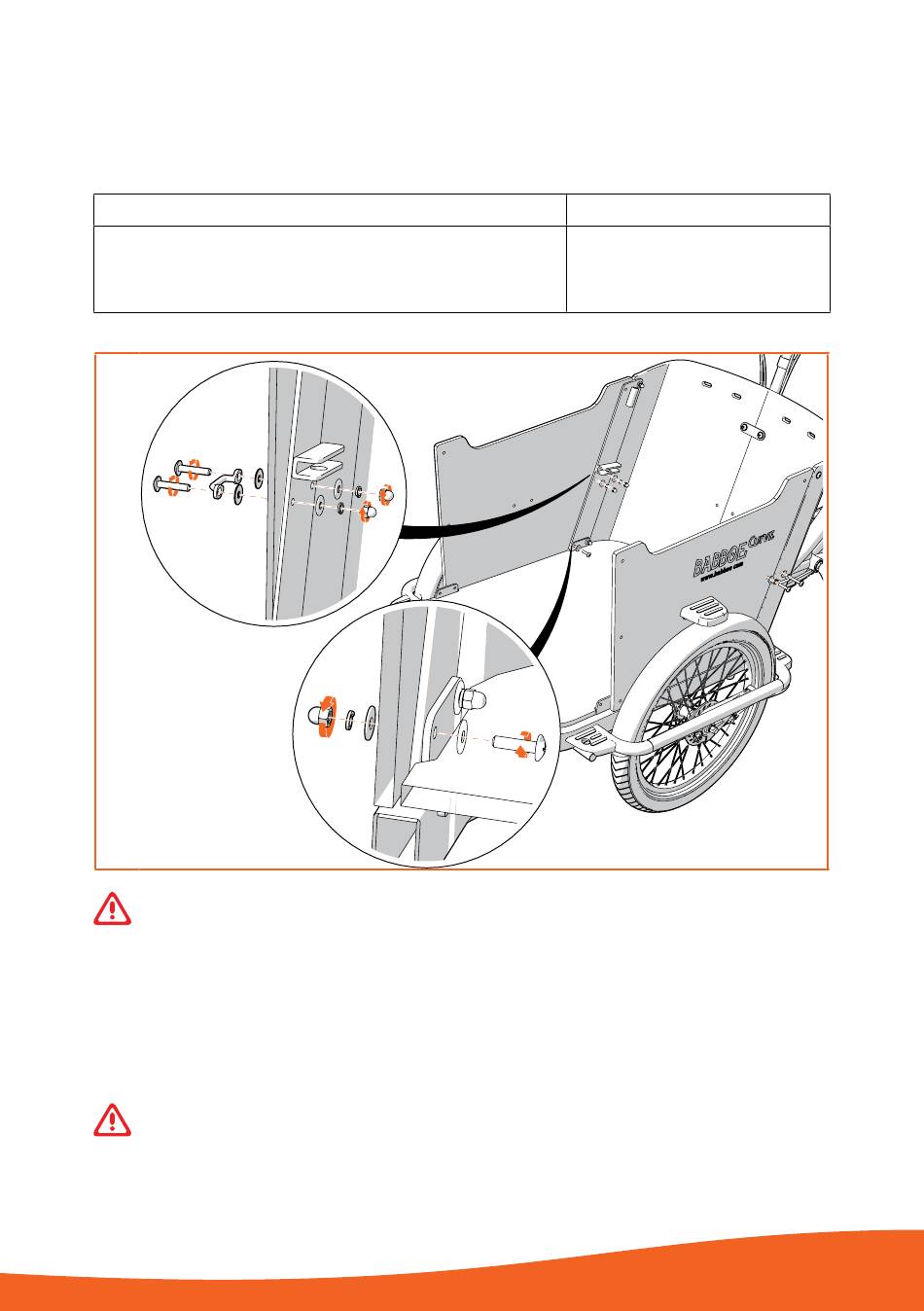

1. Assemblez les deux panneaux latéraux à un profil de liaison (arrière) à l'aide d'un
boulon dans les trous d'assemblage inférieur (détail M) et 2 boulons avec les 2 étriers
dans les trous du milieu (détail L).
Attention
Pour une fixation optimale, suivez le bon ordre d'utilisation des boulons, écrous et
rondelles, etc. (voir détail L et M).
140
L
M
OUTILS
• Clé anglaise 10
• Tournevis cruciforme
