Étape 7.3
ASSEMBLER LES PROFILS DE LIAISON (ARRIÈRE)
PIÈCES NÉCESSAIRES
• 2 x profils de liaison (les plus longs profils en métal
dans la boîte II)
• Sachet E (2 x boulons M6 courts, 2 x boulons M6 longs,
4 x écrous borgnes M6, 4 x rondelles ressort M6,
8 x rondelles M6)
23
J

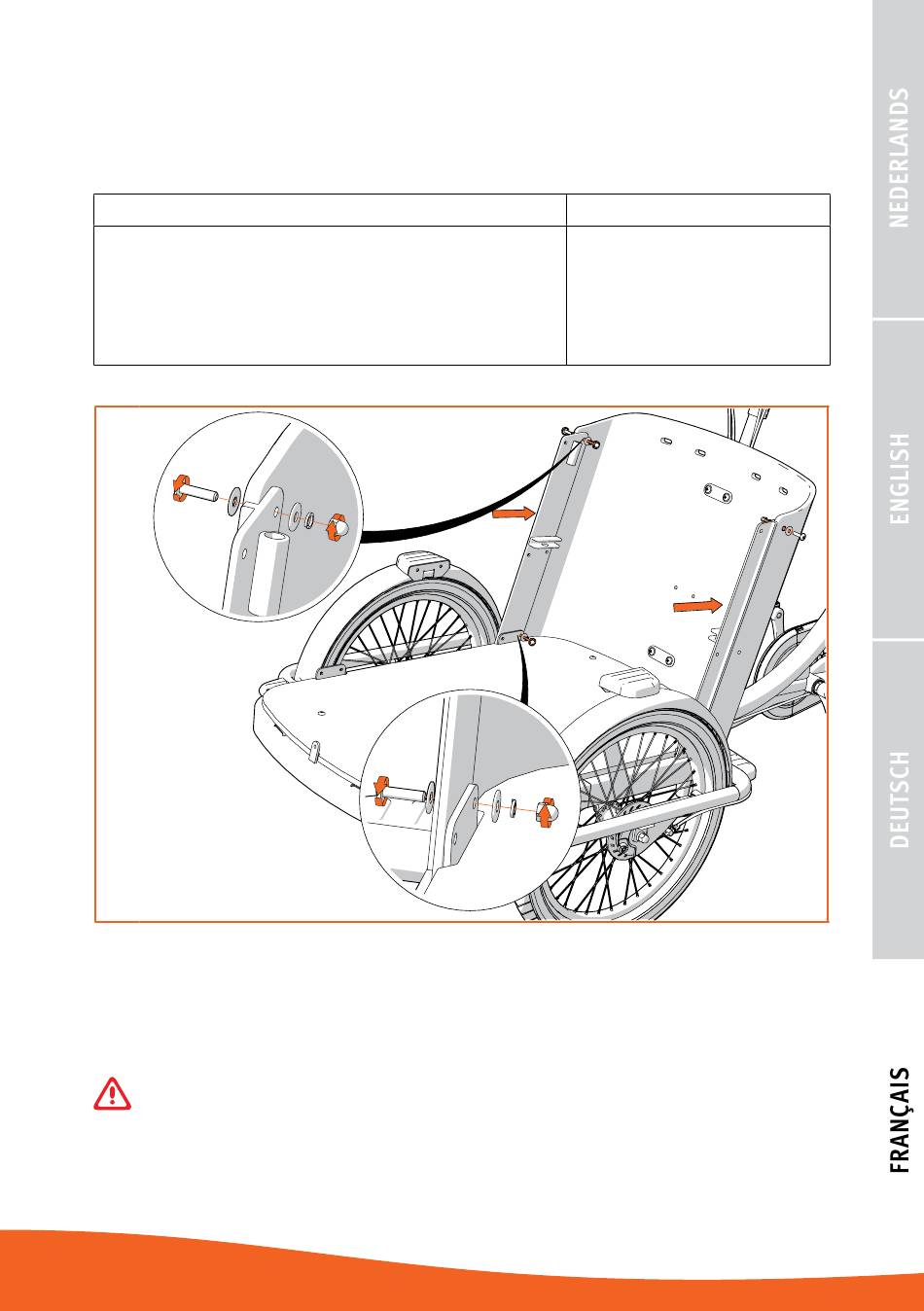

1. Assemblez les deux profils de liaison (arrière) au panneau arrière à l'aide d'un
boulon court dans le trou supérieur des deux côtés (détail J) et d'un boulon long dans
le trou inférieur des deux côtés (détail K). Les trous du milieu dans les deux panneaux
restent pour l'instant inutilisés.
Attention
Suivez le bon ordre d'utilisation des boulons, écrous et rondelles, etc. Voir détails J et K
pour cet ordre.
OUTILS
• Clé anglaise 10
• Tournevis cruciforme
K
