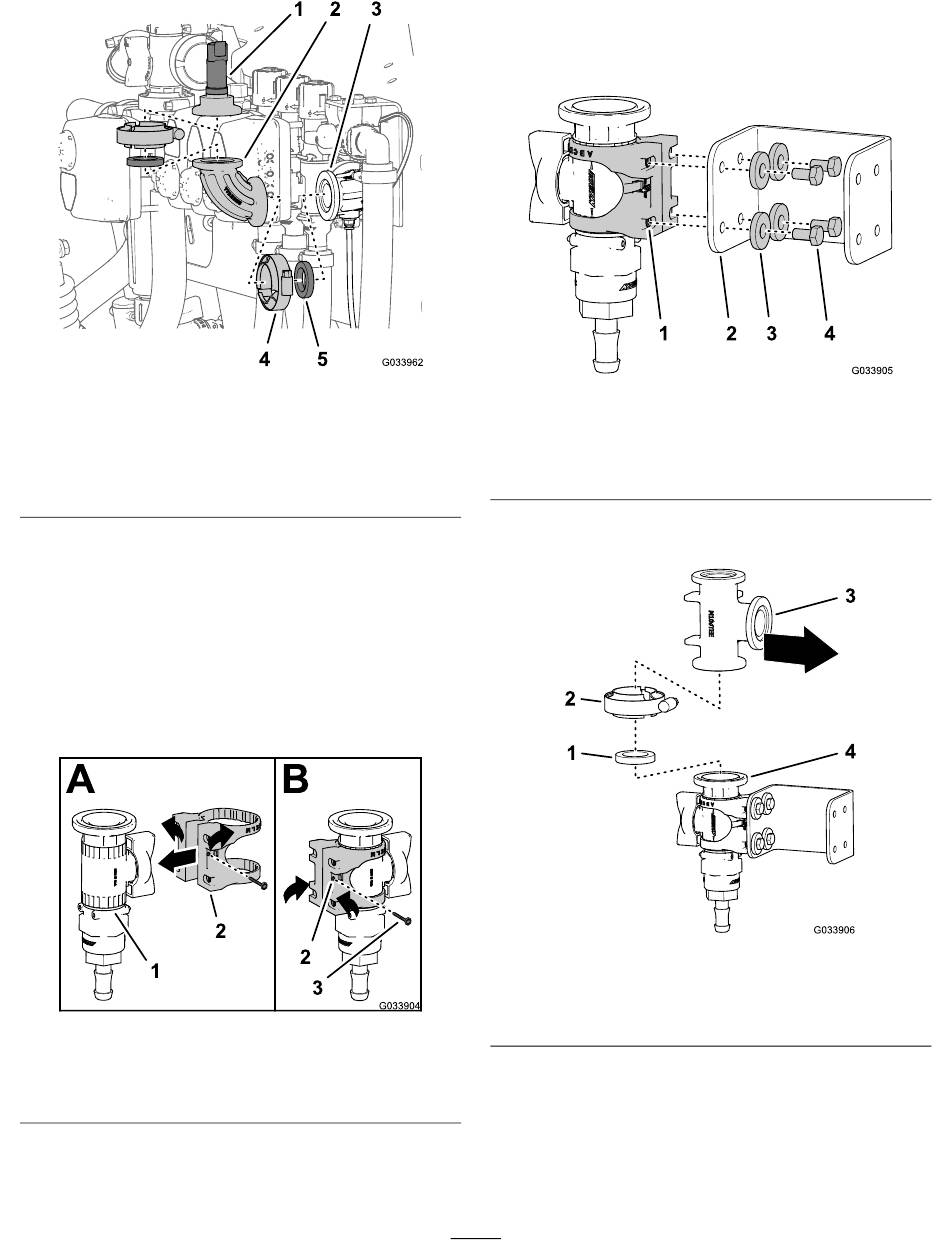

Toro Multi Pro 1750 Manuel De L'utilisateur page 7

1. Transducteur de pression
2. Raccord à 90°
3. Raccord à 90° (avec un
connecteur pour le tube
de détection)
3. Retirez le collier à bride qui fixe le raccord à 90° au
raccord à 90° doté d'un connecteur pour le tube de
détection, et déposez le raccord à 90°, le joint et le
collier à bride (Figure
Préparation de la vanne de commande
(Multi Pro 5800 – à partir de 2016)
1. Montez le dispositif de montage de vanne sur la vanne
de commande, comme montré à la
1. Vanne de commande
2. Dispositif de montage de
vanne
2. Fixez le dispositif de montage sur la vanne de
commande à l'aide d'une vis à embase, puis serrez la vis
à la main (B de Figure
Figure 10
4. Collier à bride
5. Joint
10).
Figure 11.
Figure 11
3. Vis à embase (n° 6)
11).
3. Fixez le dispositif de montage au support de la vanne
de commande (Figure
12 mm) et 4 rondelles plates ; serrez les boulons à un
couple de 10 à 12 N·m.
1. Dispositif de montage de
vanne
2. Support de vanne de
commande
4. Alignez la bride du raccord en T et la bride de la vanne
de commande comme montré à la
1. Joint
2. Collier à bride
5. Fixez légèrement le raccord en T sur la vanne de
commande avec un joint et un collier à bride
13).
6. Alignez la bride du transducteur de pression et la bride
du raccord en T, comme montré à la
7
12) à l'aide de 4 boulons (6 x
Figure 12
3. Rondelle plate
4. Boulon (6 x 12 mm)
Figure 13.
Figure 13
3. Raccord en T
4. Bride (vanne de
commande)
Figure
(Figure
14.
