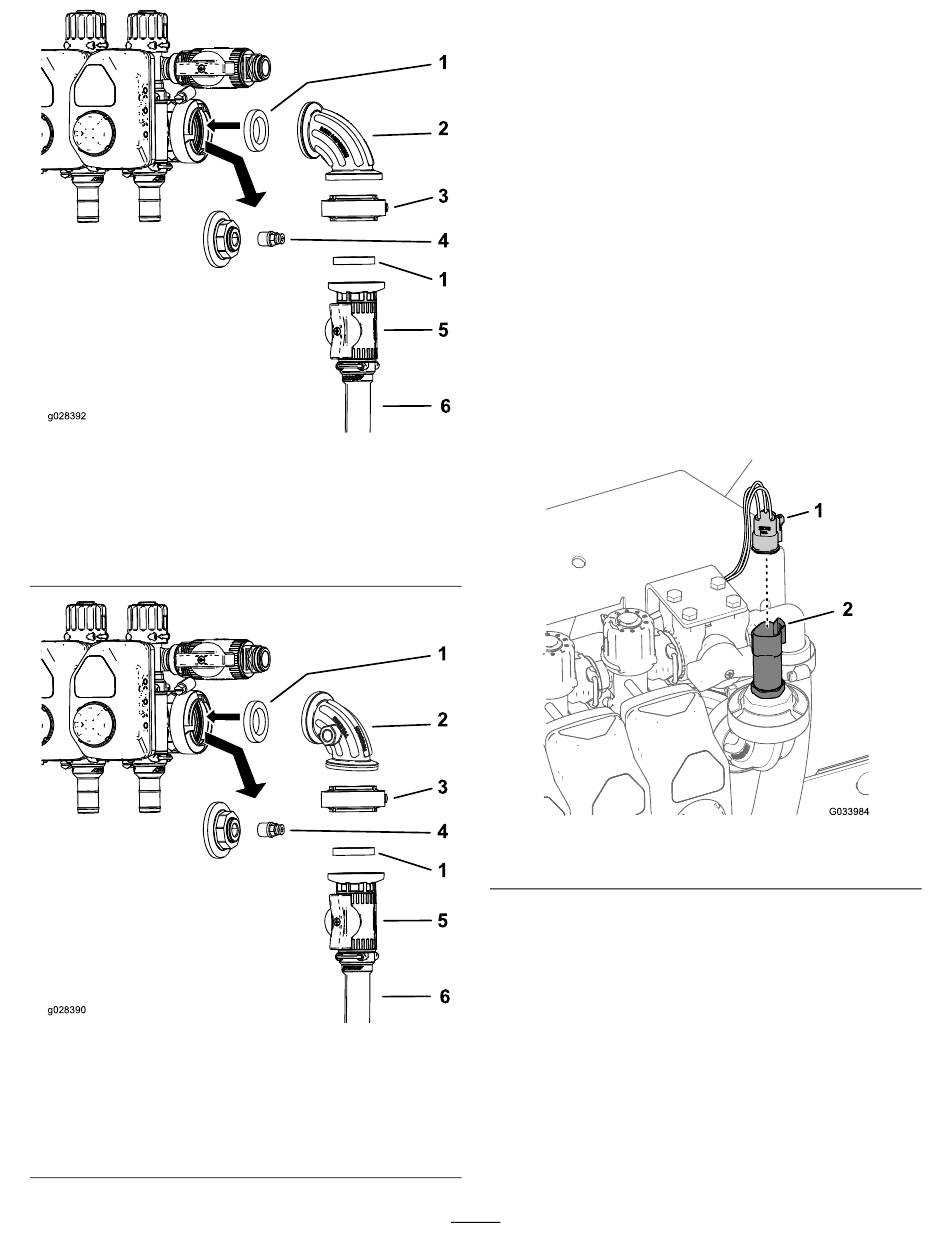

Figure 7
Multi Pro 1750 et Multi Pro WM
1. Joint
2. Raccord à 90°
3. Collier de joint
g028390
Figure 8
Multi Pro 5800 – jusqu'à 2015 compris
1. Joint
2. Raccord à 90°
3. Collier à bride
4. Raccord
5. Vanne de commande
6. Flexible d'alimentation du
dévidoir
4. Raccord
5. Vanne de commande
6. Flexible d'alimentation du
dévidoir
2. Déposez le raccord du bouchon d'extrémité
7
et
Figure
8).
3. Montez la vanne de commande comme montré à la
Figure 7
ou
Figure
4. Insérez le coupleur dans l'orifice libre du raccord à
90 degrés
(Figure 7
Remarque: La prise dans le côté du raccord à
90 degrés du Multi Pro 1750 et du Multi Pro WM se
trouve à l'avant (non représenté) du raccord
5. Raccordez le flexible d'alimentation du dévidoir à la
vanne de commande au moyen d'un collier
ou
Figure
8).
Dépose de la vanne de commande de
la machine (Multi Pro 5800 – à partir de
2016)
1. Débranchez le connecteur à 3 douilles du transducteur
(Figure
9).
1. Connecteur à 3 douilles
2. Retirez le collier à bride qui fixe le transducteur de
pression au raccord à 90° et déposez le transducteur, le
joint et le collier à bride
6
(Figure
8.
ou
Figure
8).
(Figure
(Figure 7
Figure 9
2. Transducteur de pression
(Figure
10).
7).
