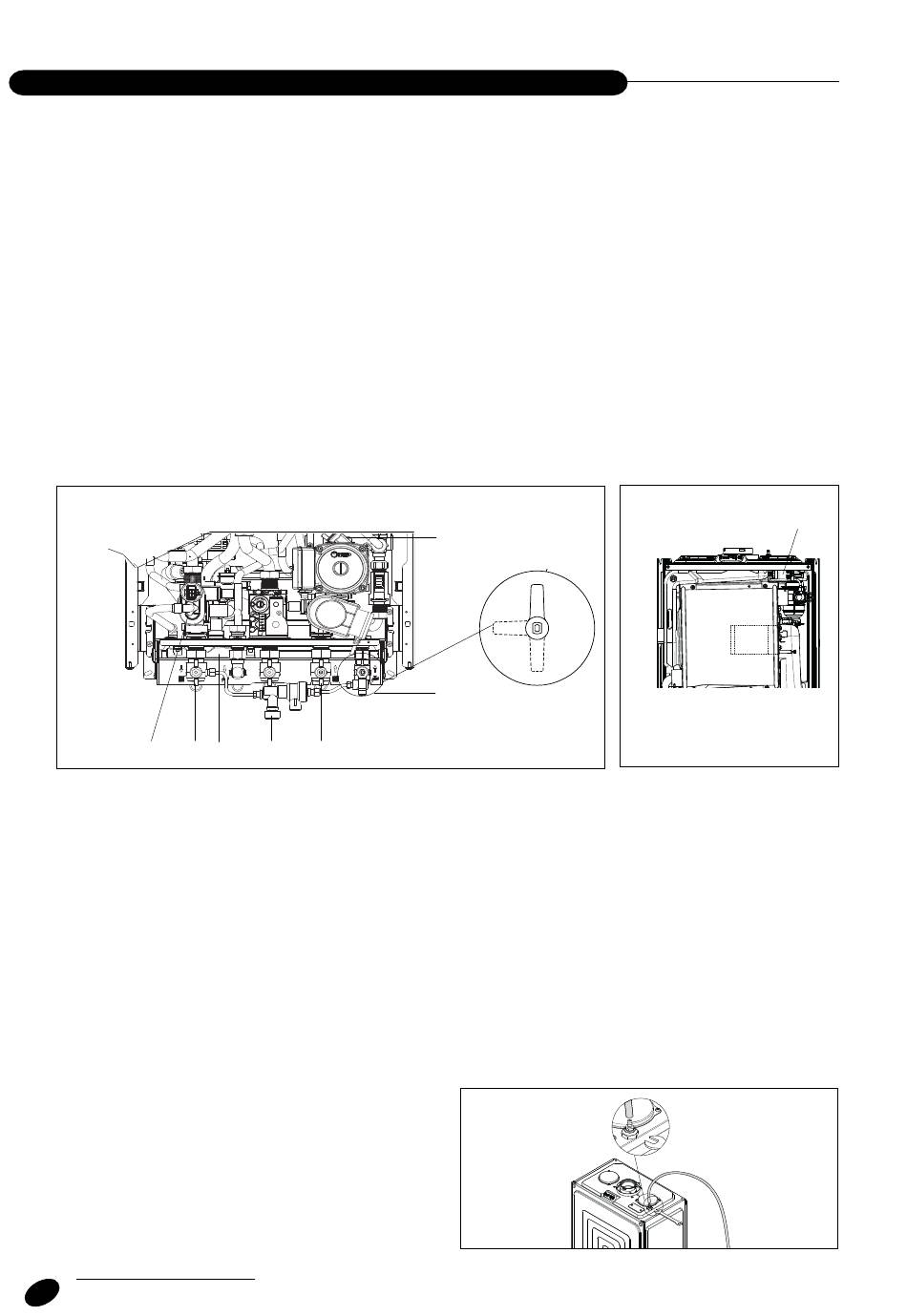

REMPLISSAGE ET VIDANGE DE L'INSTALLATION

Les chaudières sont équipées d'un robinet à 3 voies situé
sur l'entrée sanitaire.
Les opérations décrites après doivent être effectuées avec
installation froide.
CHARGE DU CIRCUIT CHAUFFAGE
S'assurer au préalable que l'installation ait été rincée
minutieusement:
- ouvrir de 2 ou 3 tours le bouchon du purgeur d'air
automatique (A)
- placer le robinet 3 voies (B) sur la position "remplissage"
- fermer la vanne d'arrêt départ (C) et laisser la vanne
d'arrêt retour (D) ouverte
- ouvrir le robinet du disconnecteur (E) en le tournant en
sens inverse des aiguilles d'une montre jusqu'à ce que
la pression indiquée par le manomètre soit entre 1 et 1,5
bars
- fermer le robinet du disconnecteur et replacer la vanne
d'arrêt départ et le robinet 3 voies en position "ouvert".
NOTE: la séparation de l'air dans la chauidère s'effectue
automatiquement à travers les deux purgeurs
automatiques (A) et (G); le premier se trouve sur le
circulateur et le deuxième à l'intérieur du caisson d'air.
H C
ATTENTION
S'assurer que le collecteur d'évacuation (soupape
chauffage, vidange, soupape sécurité sanitaire ) et de
condensats est bien raccordé à l'égout (voir chapitre
"Raccordements hydrauliques").
Le fabricant décline toute responsabilité en cas de
dommages éventuels causés par l'absence d'évacuation
et par le déclenchement de la soupape de sécurité.
Conseils pour bien chasser l'air du circuit de
chauffage et de la chaudière.
Lors de la première installation ou en cas d'entretien
extraordinaire, veuillez exécuter les opérations suivantes:
1. Ouvrez avec une clé CH11 le purgeur d'air manuel
placé sur le caisson d'air: vous devez raccorder sur le
robinet le petit tuyau fourni avec la chaudière pour vider
l'eau dans un récipient extérieur.
2. Ouvrez le robinet manuel de remplissage de l'installation
placé sur le groupe hydraulique, attendez que l'eau
commence à sortir du purgeur.
3. Mettez sous tension la chaudière en laissant le robinet
de gaz fermé.
4. Activez une demande de chaleur à l'aide du thermostat
d'ambiance ou du tableau de commande à distance de
façon à ce que la vanne à trois voies se place en position
de chauffage.
5. Activez une demande d'eau sanitaire en ouvrant un
20
I E D
VIDANGE DU CIRCUIT CHAUFFAGE
- Éteindre la chaudière
- Ouvrir les purgeurs placés au point le plus haut de
l'installation
- Dévisser le robinet de vidange de l'installation (H), l'eau
s'écoulera par le collecteur d'évacuation (I)
- Vidanger les points les plus bas de l'installation.
VIDANGE DU CIRCUIT SANITAIRE
Chaque fois qu'il y a risque du gel, le circuit sanitaire doit
être vidangé en procédant de la façon suivante:
- éteindre la chaudière
- fermer le robinet d'alimentation général de l'eau
- laisser le robinet 3 voies (B) en position "ouvert"
- ouvrir tous les robinets d'eau chaude et froide
- vidanger les points les plus bas de l'installation sanitaire.
A
ouvert
fermé
B
remplissage
robinet (uniquement sur les chaudières instantanées;
sur les chaudières de chauffage raccordées sur un
chauffe-eau extérieur agissez sur le thermostat du
chauffe-eau) pendant 30 secondes toutes les minutes,
de façon à ce que la vanne à trois voies passe une
dizaine de fois de chauffage à sanitaire et vice-versa
(dans cette situation, la chaudière se met en alarme
par manque de gaz, vous devez donc la réinitialiser
chaque fois que cela se produit).
6. Continuez la séquence jusqu'à ce qu'il ne sorte que de
l'eau du purgeur manuel et qu'il ne sorte plus d'air;
vous pouvez alors refermer le purgeur d'air manuel.
7. Vérifiez si la pression de l'installation est correcte (1
bar est parfait).
8. Refermez le robinet manuel de remplissage de
l'installation placé sur le groupe hydraulique.
9. Ouvrez le robinet de gaz et allumez la chaudière.
G
