6 Inbetriebnahme
6.6 Antriebsrollen wechseln
1
6
5
1 Druckwippe 2 Stk.
2 Druckrollen 2 Stk.

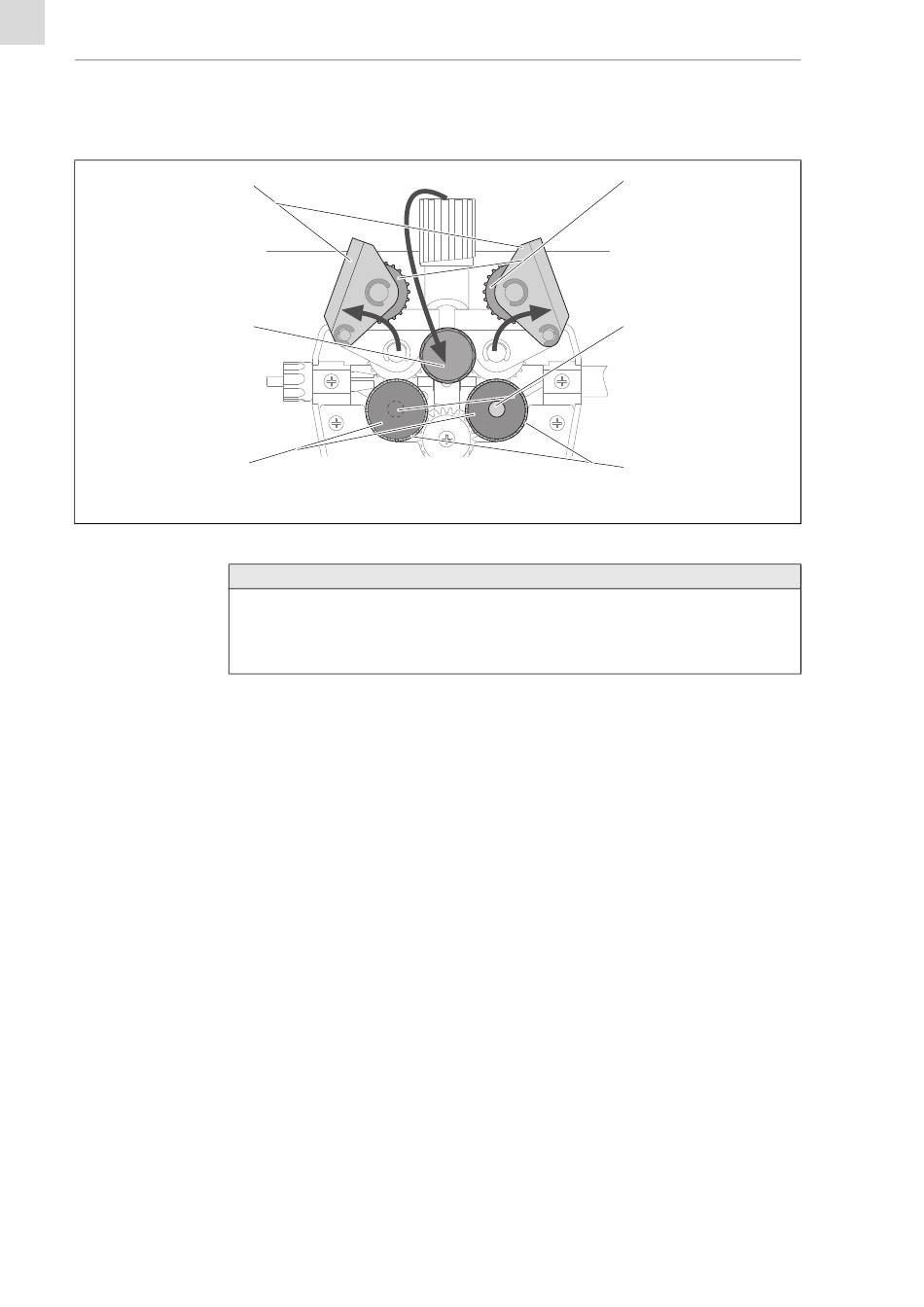

Abb. 9 Antriebsrollen wechseln
HINWEIS
• Wechseln bzw. wenden Sie die Antriebsrollen immer paarweise.
• Achten Sie auf die Nutgeometrie und den Drahtdurchmesser.
• Wechseln Sie die Antriebsrollen immer dann, wenn sich die Drahtart bzw. der Drahtdurchmesser
Falls erforderlich, ist der Draht durch zu trennen und anschließend wieder ein zu fädeln.
 6.5 Draht einfädeln auf Seite DE-11
1 Deckel am M-Drive öffnen.
2 Druckhebel (6) nach vorne klappen.
3 Druckwippen (1) mit Druckrollen (2) aufschwenken.
4 Halteschrauben (5) von Antriebsrollen (4) abschrauben.
5 Antriebsrollen (4) austauschen und wieder montieren.
6 Halteschrauben (5) aufschrauben und Druckwippen (1) mit Druckrollen (2) schließen.
7 Druckhebel (6) nach oben klappen.
Stellen Sie den Anpressdruck durch den Druckhebel (6) ein.
8 Deckel schließen.
DE - 12
3 Steckachse 2 Stk.
4 Antriebsrollen 2 Stk.
ändern oder die Antriebsrollen verschlissen sind.
5 Halteschrauben 2 Stk.
MFS-V2
2
3
4
6 Druckhebel
