3 INSTALLATION

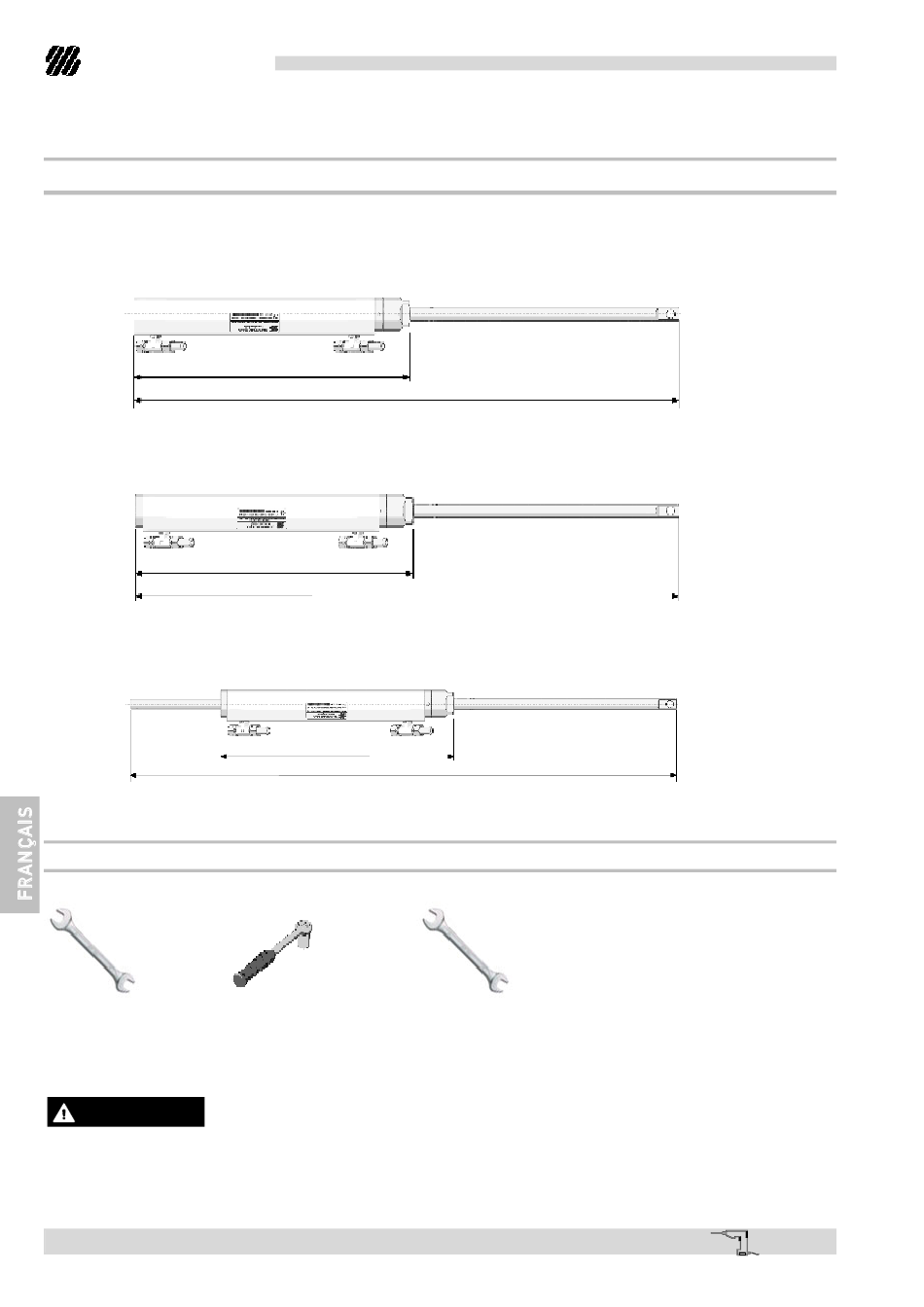

3.1 Dimensions d'encombrement

Les dimensions d'encombrement des différents modèles sont indiquées ci-dessous. Avant l'installation
considérer les dimensions afin d'éviter d'endommager le vérin et le bateau.
3.2 Outils nécessaires
Clé
hexagonale
32mm [1 1/4"]
ATTENTION
Pendant les phases d'installation utiliser exclusivement des outils en acier inox afin d'éviter l'oxydation
des parties métalliques.
page 54
de 65 -
VERIN HYDRAULIQUE POUR APPLICATIONS LATERALES
329,3 mm - 12.96"
340 mm - 13.3"
337 mm - 13.27"
340 mm - 13.3"
332 mm - 13.1"
Clé
dynamométrique
Manuel d'installation et d'entretien
340 mm - 13.3"
Clé
hexagonale
16mm [5/8"]
UC 68-OBS
UC 132-OBS
UC 133-IOB
