ZNO1008401N/01/04
3.7
asservissement
Le tableau est équipé de :
un relais d'asservissement général alarme délivrant 2
contacts inverseurs OF - 2 A / 30 Vcc, libre de potentiel.
un relais d'asservissement général défaut délivrant 1
contact inverseur OF - 2 A / 30 Vcc, libre de potentiel.
un relais d'asservissement individuel par boucle
d'alarme délivrant chacun 1 contact inverseur
OF - 2 A / 30 Vcc, libre de potentiel.
Les relais d'asservissement général alarme et général
défaut sont pilotés par la touche 10 "contact auxiliaire
en / hors service".
Les relais d'asservissement individuel par boucle ne
peuvent pas être mis hors service.

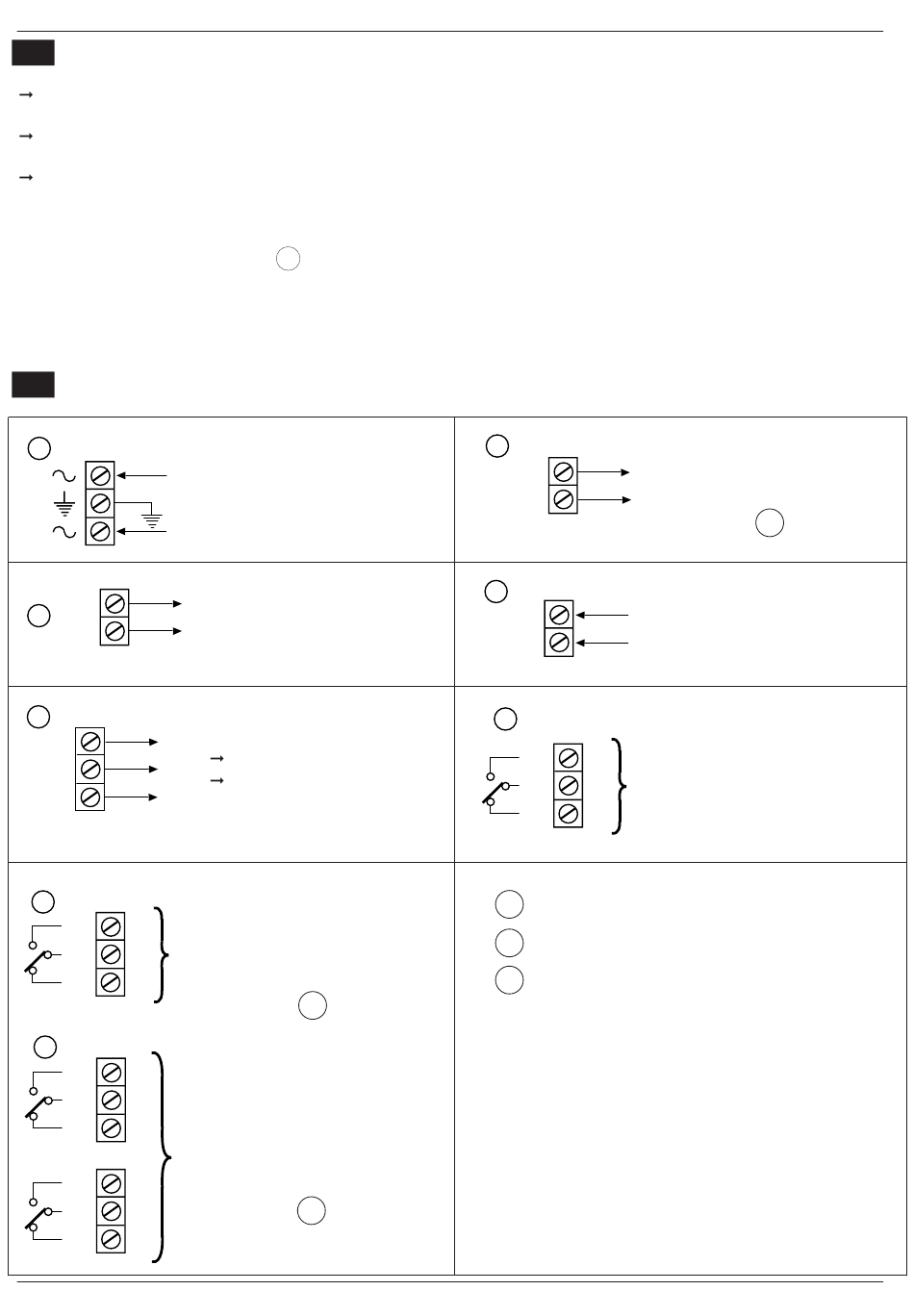

3.8
branchement
1
Ph
N
zone 1
Z+
2
-
Z
3
1
2
3
4
F
C
O
5
F
C
O
F
C
O
6
Connecteur 230 V~ -50/ 60 Hz
Source d'alimentation
principale
Boucle de détection
(ex : boucle 1)
Report général vers :
boîtier de synthèse
tableau de report
Contact asservissement
général dérangement
2 A / 30 Vcc.
Mise en / hors service
Touche
10
Contact asservissement
général alarme
2 A / 30 Vcc.
Mise en / hors service :
Touche
10
L'enclenchement des relais d'asservissement individuel
par boucle et du relais d'asservissement général alarme
peut être retardés suivant la sélection de la temporisation
(paragraphe 3.8.7).
L'enclenchement du relais d'asservissement général
alarme est toujours dépendant de la sélection de la
temporisation.
L'enclenchement des relais individuels par boucles peut
être immédiat quelque soit la sélection de la temporisation
(paragraphe 4.10.3).
Le relais d'asservissement général alarme est actif
pendant toute la durée de l'alarme.
Ne pas raccorder de tensions supérieures à 30 Vcc sur
les contacts d'asservissement.
Si un C.M.S.I. est raccordé au tableau, les relais d'asservis-
sement individuel par boucle ne doivent pas être retardés.
6
B
R
7
H+
-
H
8
zone 4
F
C
O
- F1 : fusible alimentation secteur - 1 A retardé
16
- F2 : fusible diffuseurs sonores - 2 A.
18
- F3 : fusible batterie - 3,15 A.
18
Sortie
diffuseurs sonores et diffuseur
d'alarme sélective - 1,5 A maxi
Mise en / hors service :
11
Touche
Entrée horocontacteur
Permet le fonctionnement des
diffuseurs sonores en
son linéaire.
Contact d'asservissement
individuel par boucle
2 A / 30 Vcc.
(ex : Boucle 4)
