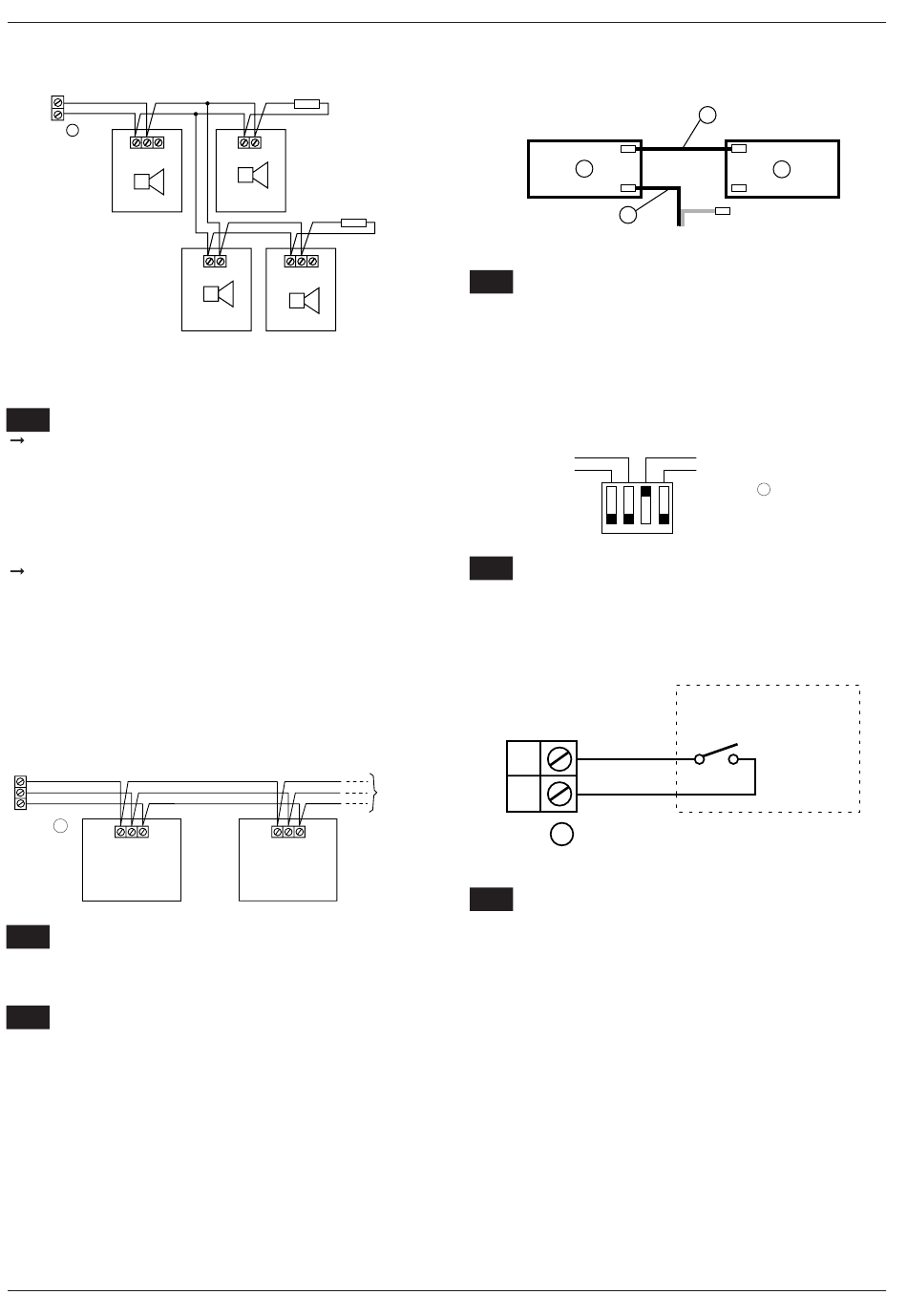

Raccordement en dérivation
Tableau
de signalisation
R
B
Bornier 6
B R N
Diffuseur sonore
Nota : 2 lignes maximum peuvent être câblées.
3.8.4 branchement des reports
Boîtier de synthèse
Raccorder les liaisons suivant le schéma ci-contre.
Respecter les polarités.
Nota : le boîtier de synthèse doit être configuré en
fonction de son utilisation. Se reporter à sa notice
d'utilisation avant d'effectuer toute mise sous tension.
Tableau de report à leds et à afficheur
Le raccordement du tableau de report est identique au
boîtier de synthèse.
Voir paragraphe ci-dessus.
Nota : le tableau de report doit être configuré en fonction
de son utilisation. Se reporter à sa notice d'utilisation
avant d'effectuer toute mise sous tension.
Nota : Ne pas brancher en étoile.
Tableau
de signalisation
1
2
3
bornier
3
1 2 3
Boîtier de synthèse
tableau de report
3.8.5 branchement de l'alimentation secteur
Retirer le fusible F1 @j , le laisser en attente.
Câbler l'alimentation secteur sur le bornier 1 .
3.8.6 branchement de l'alimentation secondaire
Placer les 2 batteries @f dans leur compartiment (partie
haute du tableau).
Raccorder le fil noir de jonction @g livré avec le tableau
sur le (+) d'une batterie et sur le (-) de l'autre batterie.
Raccorder le fil noir du câble bicolore @h sur le (-) de la
première batterie.
Laisser le fil rouge du câble bicolore @h non connecté en
attente.
Résistance
de fin de boucle
7,5 KΩ 1/4 W
– +
Résistance
Diffuseur Alarme
de fin de boucle
sélective
7,5 KΩ 1/4 W
– + B R N
Diffuseur Alarme
Diffuseur sonore
sélective
1 2 3
Boîtier de synthèse
tableau de report
Nota : toute inversion ou mauvais branchement de
l'alimentation secondaire endommagerait gravement le
tableau de signalisation.
3.8.7 sélection de la temporisation de l'alarme
générale différée
Basculer un switch du commutateur @k correspondant à
la durée choisie ( 1 mn 15 à 5 mn).
Nota : si aucun switch n'est sélectionné, la durée de
temporisation sera nulle.
- si 2 switchs sont sélectionnés en même temps, la
temporisation sélectionnée la plus longue sera prioritaire.
3.8.8 branchement de la commande du son linéaire
Pour obtenir le son linéaire, il faut shunter le bornier 7
(manuellement ex : bouton poussoir ; automatiquement
ex : horocontacteur)
Nota : le contact utilisé doit être libre de tension
tableau
de signalisation
H+
-
maximum
H
4 boîtiers de synthèse
ou tableau de report
bornier
contacts auxiliaires et contacts de reports
3.8.9
Le tableau est équipé de :
- un relais de contacts auxiliaires général alarme
délivrant 2 contacts inverseurs OF - 2A / 30 Vcc, libre
de potentiel (bornier 5 ).
L'enclenchement et le déclenchement du relais de
contacts auxiliaires général alarme se fait en même
temps que les diffuseurs sonores.
- un relais de contact de report défaut délivrant 1 contact
inverseur OF - 2A / 30 Vcc, libre de potentiel (bornier
4 ).
L'enclenchement du relais de contact de report défaut
se fait dès l'apparition d'un dérangement ou défaut
quelconque.
Tous les contacts auxiliaires et contacts de reports
peuvent être mis hors service par la touche @q
"contacts auxiliaires en/hors service".
ZNO1008401N/01/04
14
+
13
_
15
fil noir vers Tableau
de signalisation
2 m 30 s
3 m 45 s
1 m 15 s 5 m
commutateur
ex : durée de temporisation : 3 m 45
1 2 3 4
bouton poussoir extérieur
7
ou organe automatique
_
13
+
fil rouge en attente
17
contact libre de
toute tension
9
