ZNO1008401N/01/04

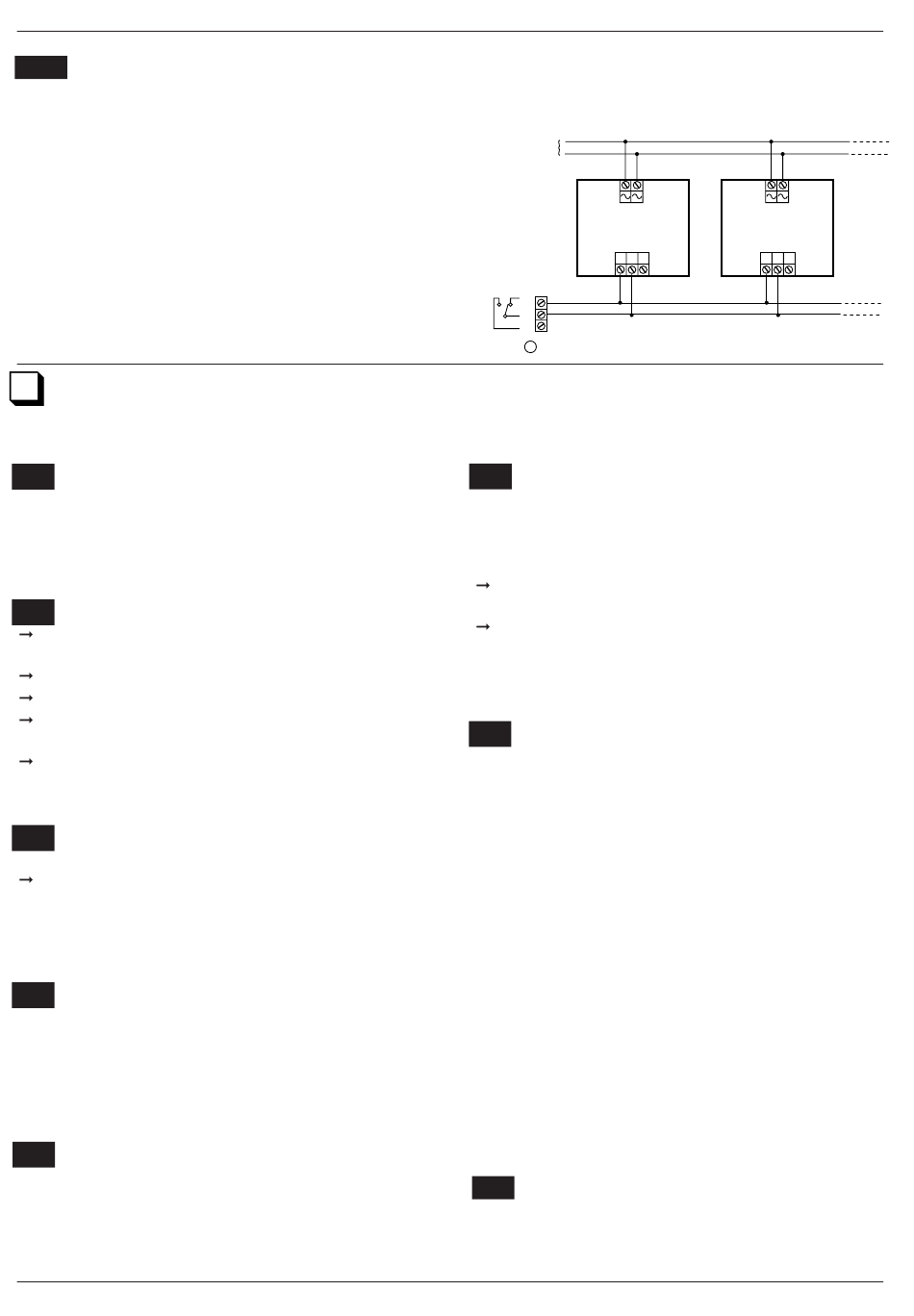

raccordement des BAAS du type Sa-SaME
3.8.10
- Le raccordement de la commande des BAAS du type Sa
et SaME est réalisé sur le bornier 5 par câble 1 paire
9/10
e
de catégorie C2.
- Le raccordement de l'alimentation secteur des BAAS du
type Sa est réalisé par câble cuivre 1,5 mm
conducteurs.
- Longueur maximum de la liaison : 1000 m.
BAAS de type Sa - SaME:
- Nombre maximum de BAAS du type Sa - SaME : 30
4
FONCTIONNEMENT, CONTROLE,
ESSAI
4.1
recommandation
Pour les opérations suivantes, il est impératif de respecter
la chronologie de mise sous tension. Lire intégralement
chaque paragraphe avant tout contrôle ou essai
correspondant à ceux-ci.
4.2
mise sous tension
connecter le fil rouge du câble bicolore @h laissé en
attente sur (+) de la batterie en attente de raccordement,
mettre le fusible F 1 @j ,
mettre sous tension (secteur),
basculer l'inverseur 9 "source auxiliaire en / hors
service sur la position "EN",
remonter le capot du tableau afin de faciliter les
opérations suivantes.
4.3
état de signalisation
voyants normalement allumés :
"sous tension".
Dès la mise sous tension et durant quelques secondes,
des voyants ou le ronfleur peuvent fonctionner.
Ne pas en tenir compte.
4.4
vérification de la source auxiliaire
Par appui sur "essai source auxiliaire", le ronfleur et le
voyant "hors service" fonctionnent.
Attention : la batterie de la source auxiliaire peut être
déchargée à la mise en route. Dans ce cas, attendre
quelques heures avant cet essai.
4.5
test lampes et ronfleur
Par un appui sur la touche "test lampes et signaux
sonores", le ronfleur et tous les voyants sauf "hors
service" fonctionnent.
10
- Longueur maximum de la liaison : 1000 m
Résistance de fin de ligne :
- Monter la résistance de 3,9 Kohms (orange, blanc, rouge) livrée
secteur 230 V~
50/60 Hz
2
- 2
Tableau
de signalisation
Bornier 5
4.6
Par un appui simultané sur la touche "A" et la touche
"commande évacuation générale", tous les diffuseurs
sonores et le ronfleur s'enclenchent.
Arrêter le ronfleur par appui sur la touche "arrêt
signaux sonores".
Vérifier le fonctionnement des diffuseurs sonores un
par un.
L'arrêt des diffuseurs sonores se fera automatiquement
après 5 mn de diffusion.
4.7
Les touches de commande de boucle ne sont actives que si
le code d'accès aux commandes niveau 2 a été effectué.
Pour ce faire, appuyer sur touche "A" puis la touche "C",
puis la touche "B". Le voyant jaune "accès autorisé" s'allume.
Effectuer un appui prolongé (environ 2 secondes) sur la
touche de boucle "1", la boucle de détection 1 fonctionne
en essai.
Le voyant "dérangement" de la boucle correspondante
clignote rapidement.
Faire de même pour les autres boucles de détection.
Cette fonction essai permet le réarmement automatique
toutes les 5 secondes des dispositifs à commande auto-
matiques ou manuels après déclenchement de ceux-ci
suivant paragraphes 4.7.1 à 4.7.6.
De plus afin de faciliter ces opérations le tableau de signa-
lisation ne transmettra pas le processus de diffusion de
l'alarme générale.
Vérifier pour chaque boucle la tension (21 V ± 3 V) entre
les bornes (Z+ et Z-) des borniers 2 .
4.7.1
Utiliser l'aérosol d'essai pour déclencher successivement
chaque détecteur.
Vérifier l'allumage de la led rouge du détecteur.
BAAS du type Sa - SaME
B R N
O
C
F
vérification du circuit
des diffuseurs sonores
vérification des boucles de détection
et des dispositifs de commandes
détecteurs ioniques
BAAS du type Sa - SaME
B R N
