5.9 Contrôle des fusibles électriques (EKX 513 - 515)
F
Seul du personnel spécialisé et autorisé a le droit de vérifier et de remplacer
des fusibles électriques.
– Préparer le chariot pour des travaux d'entretien et de maintenance
(voir chapitre F).
– Contrôler la valeur correcte de tous les fusibles conformément au tableau,
le cas échéant les remplacer.
F
Seule la valeur de fusible indiquée sur la commande doit être utilisée. Les fusibles
conformes aux normes DIN, EN ne doivent pas être utilisées pour des fusibles
conformes à la norme UL, et vice-versa !

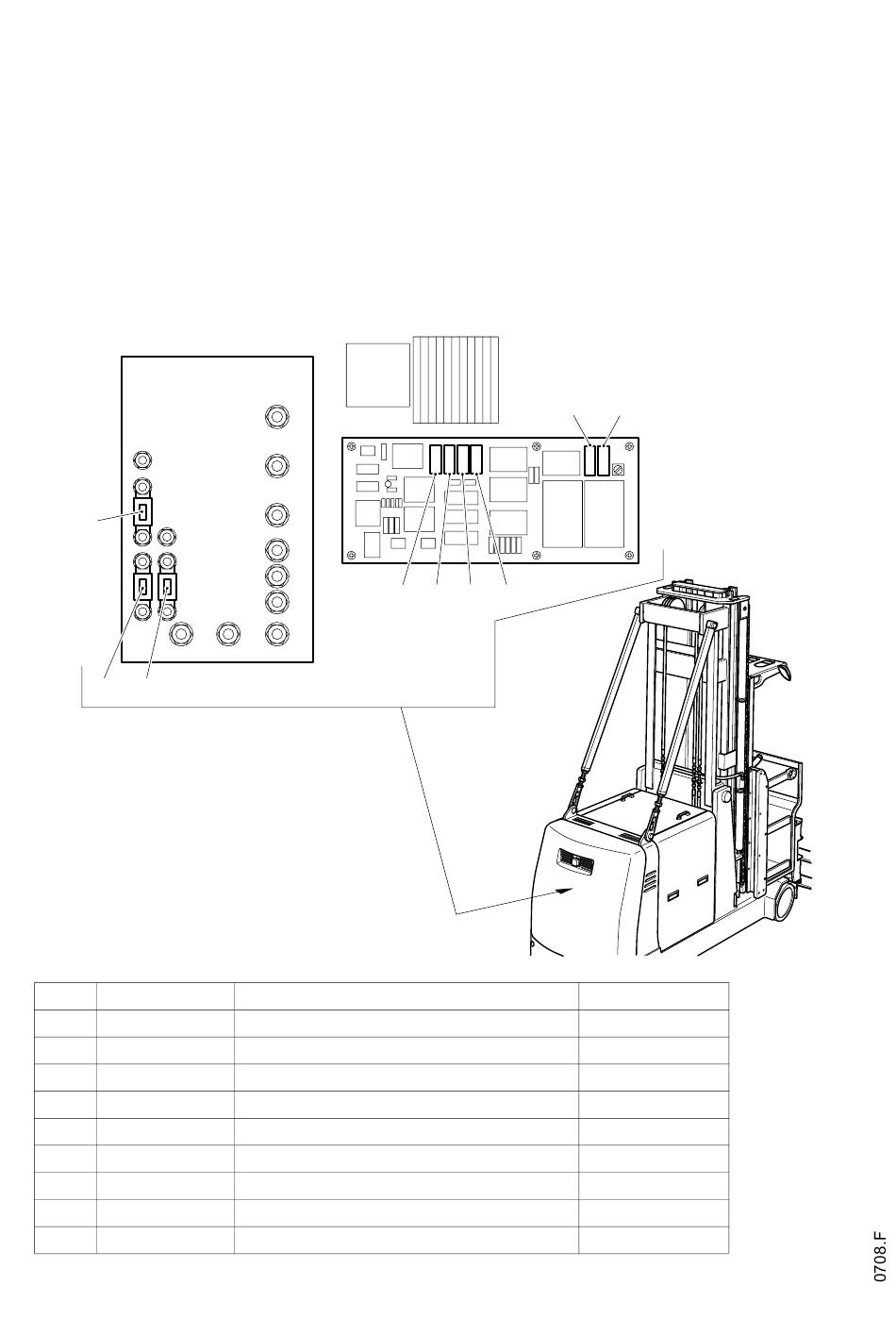

23
22 21
POS Désignation
21 1F11
22 3F10
23 2F15
24 F2.1
25 5F1
26 F3.1
27 F1.2
28 5F2
29 1F3
F 16
29 28 27 26
Protection pour :
Traction
Direction
Système hydraulique
Convertisseur DC/DC entrée U1 80V
Eclairage et équipement spécial 80V
Convertisseur DC/DC entrée U1 24V
Convertisseur DC/DC entrée U16 80V
Convertisseur DC/DC sortie U16 24V
Commande d'entraînement
24
25
Valeur
250 A
35 A
325 A
80 V / 10 A
80 V / 10 A
24 V / 10 A
80 V / 4 A
24 V / 6,3 A
1 A
