Jungheinrich EKX 410 Instructions De Service page 36

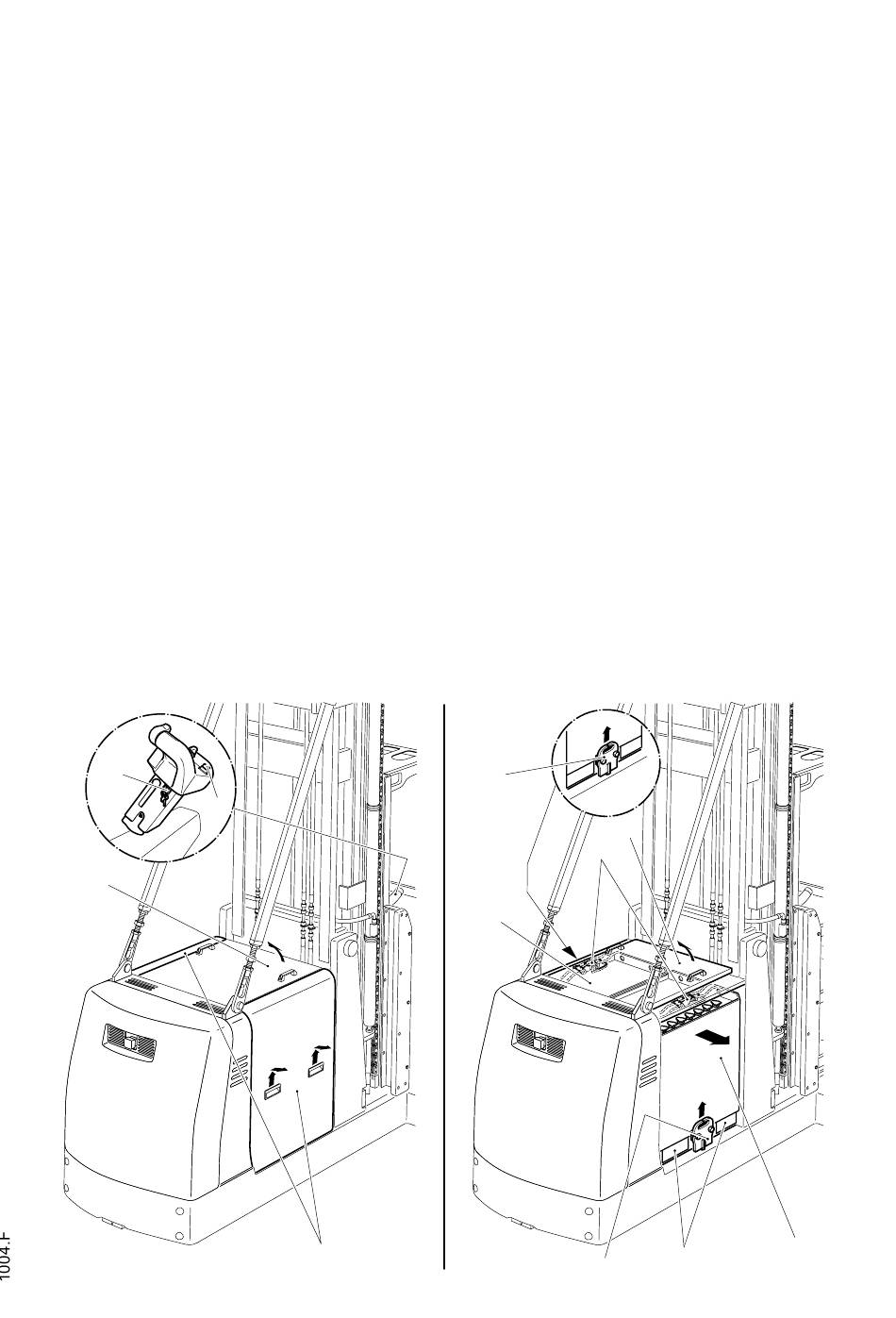

o EKX 513 - 515 (Monter et démonter les batteries dans le support de rempla-
cement de batterie avec chariot élévateur à fourche ) :
– Tourner la serrure de contact (18) sur 'O' (zéro) et actionner l'interrupteur d'ARRET
D'URGENCE (19).
– Relever le capot de batterie (20).
– Tirer les capots de batterie (21) vers le haut et soulever.
– Débrancher le connecteur de batterie (23), à droite et à gauche du compartiment
de batterie.
– Retirer les dispositifs d'arrêt de la batterie (22), à droite et à gauche du comparti-
ment de batterie.
– Retirer prudemment les batteries (24), latéralement à gauche ou à droite, au
moyen d'un chariot élévateur à fourche. Pour cela, les dispositifs de prise de
charge du chariot élévateur à fourche sont conduits dans les patins de fourche (25)
par le support de remplacement de batterie.
Pour le montage, procéder dans l'ordre inverse.
M
Lors du montage des batteries (24) dans le support de remplacement de batterie,
veiller à ce que les dispositifs de prise de charge du chariot élévateur à fourche utilisé
pour le montage soient situés dans les patins de fourche (25) du châssis de la batte-
rie. De plus, la pointe de la fourche des dispositifs de prise de charge ne doit pas
dépasser le support de remplacement de batterie.
F
Après le remontage, contrôler toutes les connexions de câble et de connecteur pour
constater s'ils sont endommagés et avant la remise en route, contrôler les points
suivants :
– les dispositifs d'arrêt de la batterie (22) sont insérés et bien fixés,
– les capots de batterie (20, 21) sont bien fermés.
18
20
19
21
22
20
23
24
22
24
25
D 5
