Principe de fonctionnement

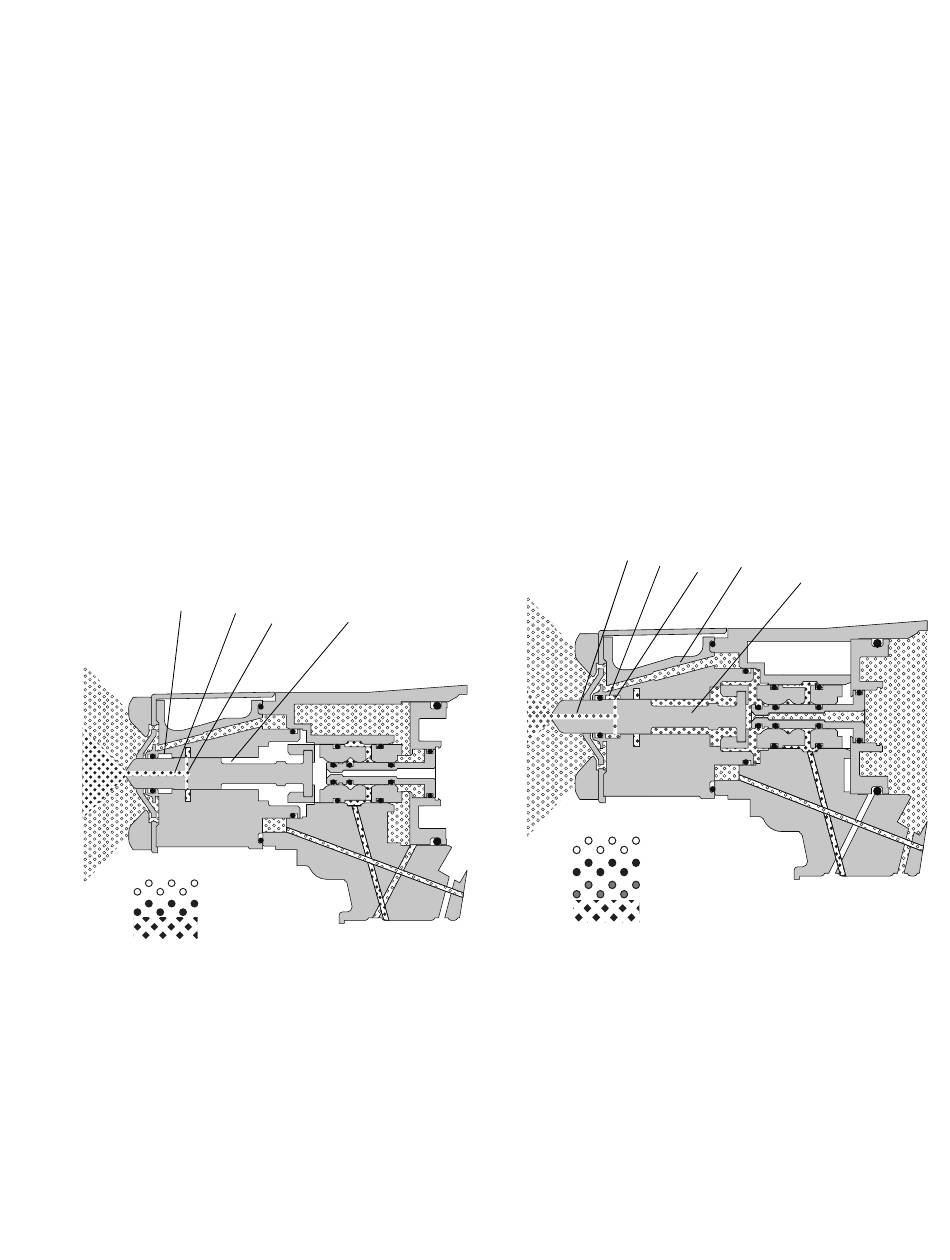

Pistolet actionné (pulvérisation
du produit)
La chambre de mélange (14) recule,
interrompant le débit d'air de purge.
Les orifices d'injection (IP) viennent se placer
en face des orifices de produit des joints
latéraux (42, 43), permettant ainsi au produit
de traverser la buse de la chambre de
mélange (N).
NOTE : La circulation du produit n'est pas
indiquée sur la graduation pour des questions
de clarté.
Le CSL est dosé dans l'air de purge.
AC N
Air
Air
CSL
CSL
Liquide
Fluid
313707W
IP
14
TI12123a_1
Pistolet non actionné (purge
pneumatique)
La chambre de mélange (14) avance,
interrompant le débit de fluide. Les orifices
d'injection (IP) s'ouvrent sur la chambre à air
(AC), permettant ainsi à l'air de purge de
traverser la buse de la chambre de
mélange (N).
NOTE : La circulation du produit n'est pas
indiquée sur la graduation pour des questions
de clarté.
Le CSL est dosé dans l'air de purge.
N
IP
AC
Air
Air
CSL
CSL
CSL + air
CSL + Air
Liquide
Fluid
Principe de fonctionnement
AC
14
TI12124a
