Mantenimiento
D
E

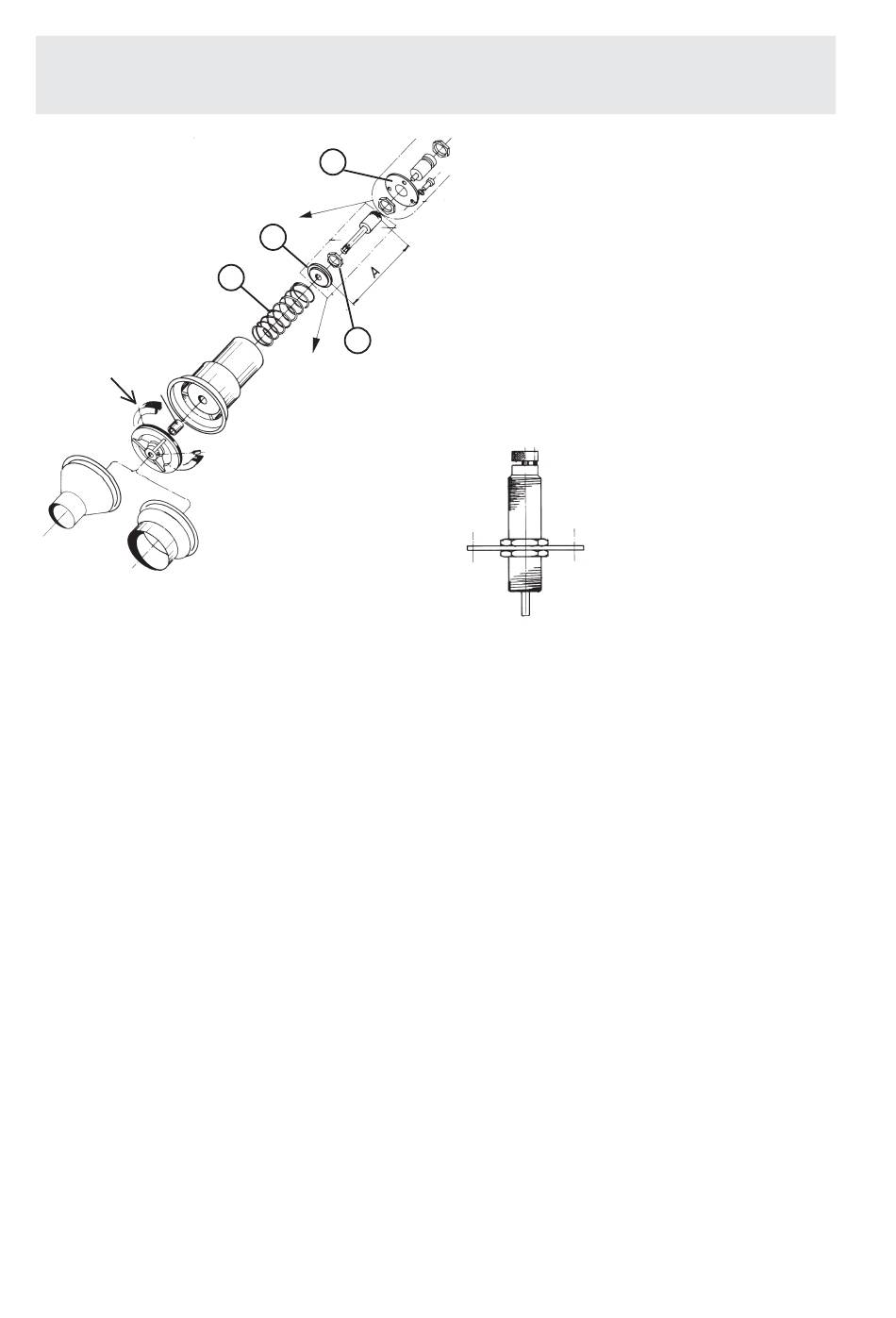

Ajustar la válvula de alivio de vacío (no en los modelos
de módulo DC 11-S)
La válvula está preajustada con una presión negativa de
(18 kPa). Si es necesario ajustarla, debe utilizarse el sigui-
ente procedimiento:
- Conecte un manómetro a la parte de succión y mida
la presión con la entrada totalmente cerrada.
- Detenga la bomba y desmonte la válvula de alivio de
vacío.
- Retire la cubierta de amortiguación (1) y mida la
distancia A.
- Afl oje la tuerca de fi jación (3).
- Ajuste la tensión del resorte girando la placa de
resorte (4).
2011-12-06
1.
4.
2.
3.
DC 11-Module - 98
Válvula de alivio de vacío (no en los modelos de módulo
DC 11-S)
Vuelva a montar la válvula de alivio de presión (D).
Limpie y lubrique los ejes y cojinetes. Revise la junta de
goma (E). Cámbiela si está agrietada o endurecida (n.º de
referencia 4710).
Compruebe el funcionamiento del amortiguador hidráu-
lico (F).
F
La compresión del resorte (2) determina la presión de
apertura. Modifi car la distancia A en 1,5 mm producirá
un cambio correspondiente en la presión de 1 kPa.
- Vuelva a montar la válvula después de ajustarla y
compruebe la presión.
- Inspeccione todos los cables y conexiones, y repárelas
si es necesario.
- Vuelva a montar los paneles protectores, encienda la
bomba y pruébela.
