Dustcontrol DC 11-Module Instructions Originales page 48

Wartung
D
E

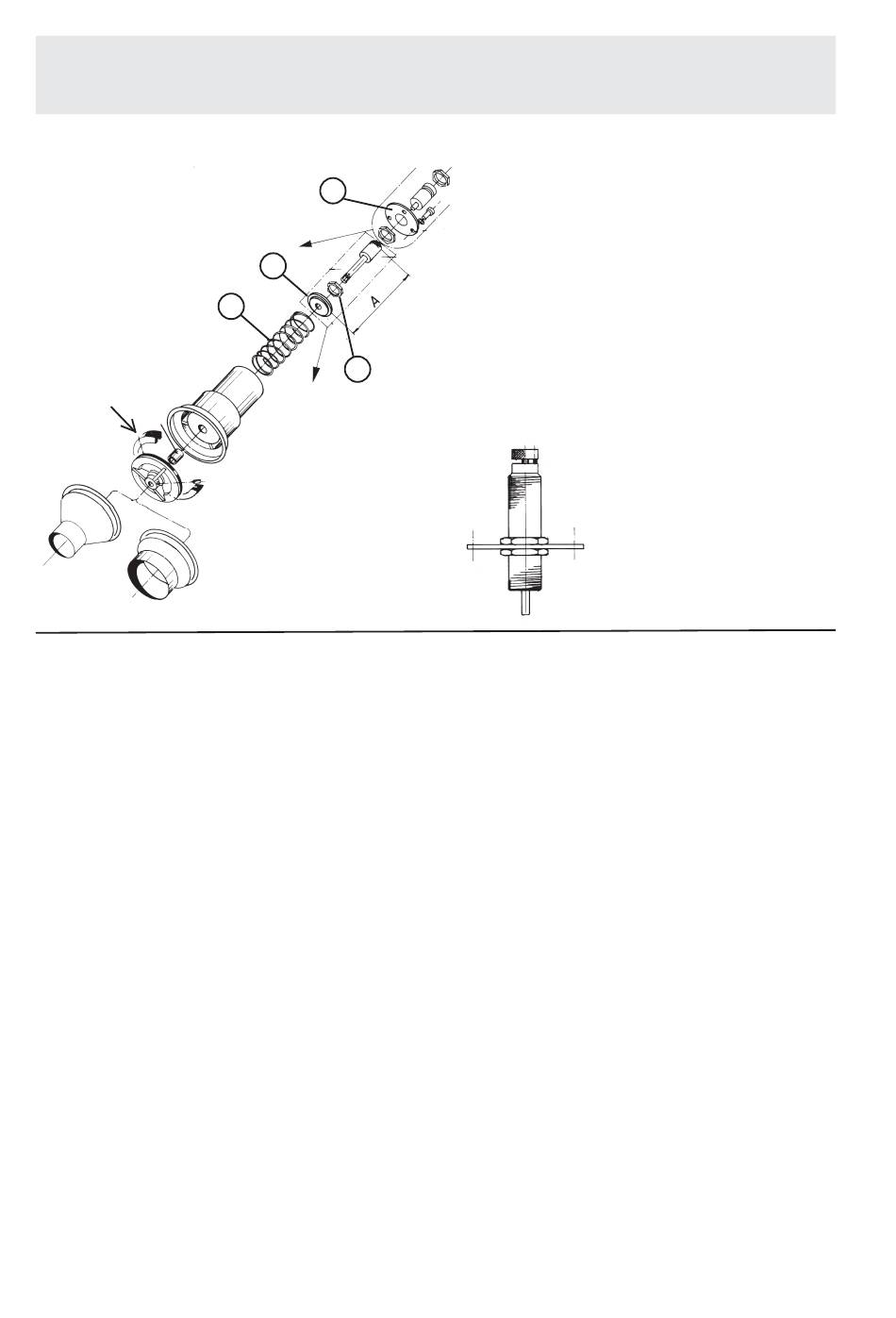

Einstellung des Vakuumventils (nicht beim DC
11-Modul S)
Das Ventil ist auf einen Unterdruck von 18 kPa voreing-
estellt. Möchten Sie hierzu eine Änderung vornehmen,
sollten Sie dazu in folgenden Schritten vorgehen:
- Schließen Sie an der Absaugseite ein Manometer
an. Messen Sie den Druck bei komplett geschlos-
senem Einlass.
- Stellen Sie die Pumpe ab und demontieren Sie das
Vakuumablassventil.
- Entfernen Sie den Schalldämpferdeckel (1) und
messen Sie die Distanz.
- Lösen sie die Sicherungsmutter (3).
2011-12-06
1.
4.
2.
3.
DC 11-Module - 48
Vakuumventil (nicht bei den DC 11-Modulen S))
Demontieren Sie das Vakuumventil (D). Säubern und
fetten Sie die Achse und das Lager. Überprüfen Sie
die Gummidichtung (E). Wechseln Sie die Dichtung,
wenn sie rissig oder erhärtet ist (Art. Nr. 4710).
Überprüfen Sie die Funktionstüchtigkeit der hydrau-
lischen Dämpfung (F).
F
- Arretieren Sie die Spannfeder durch das Drehen
des Federtellers (4).
Die Spannkraft der Feder (2) beeinfl usst den Öff nungs-
druck. Die Änderung der Distanz um 1.5 mm ergibt
eine Druckveränderung von 1 kPa.
- Schließen Sie das Vakuumventil nach der Einstellung
wieder und überprüfen Sie den Druck.
- Kontrollieren Sie alle Kabel und Verbindungen.
Führen Sie, wenn nötig, Reparaturen durch.
- Montieren Sie die Sicherungsteile wieder, schal-
ten Sie die Pumpe an und nehmen Sie einen
Testlauf vor.
Part No 94123-B
