Installation
1
5

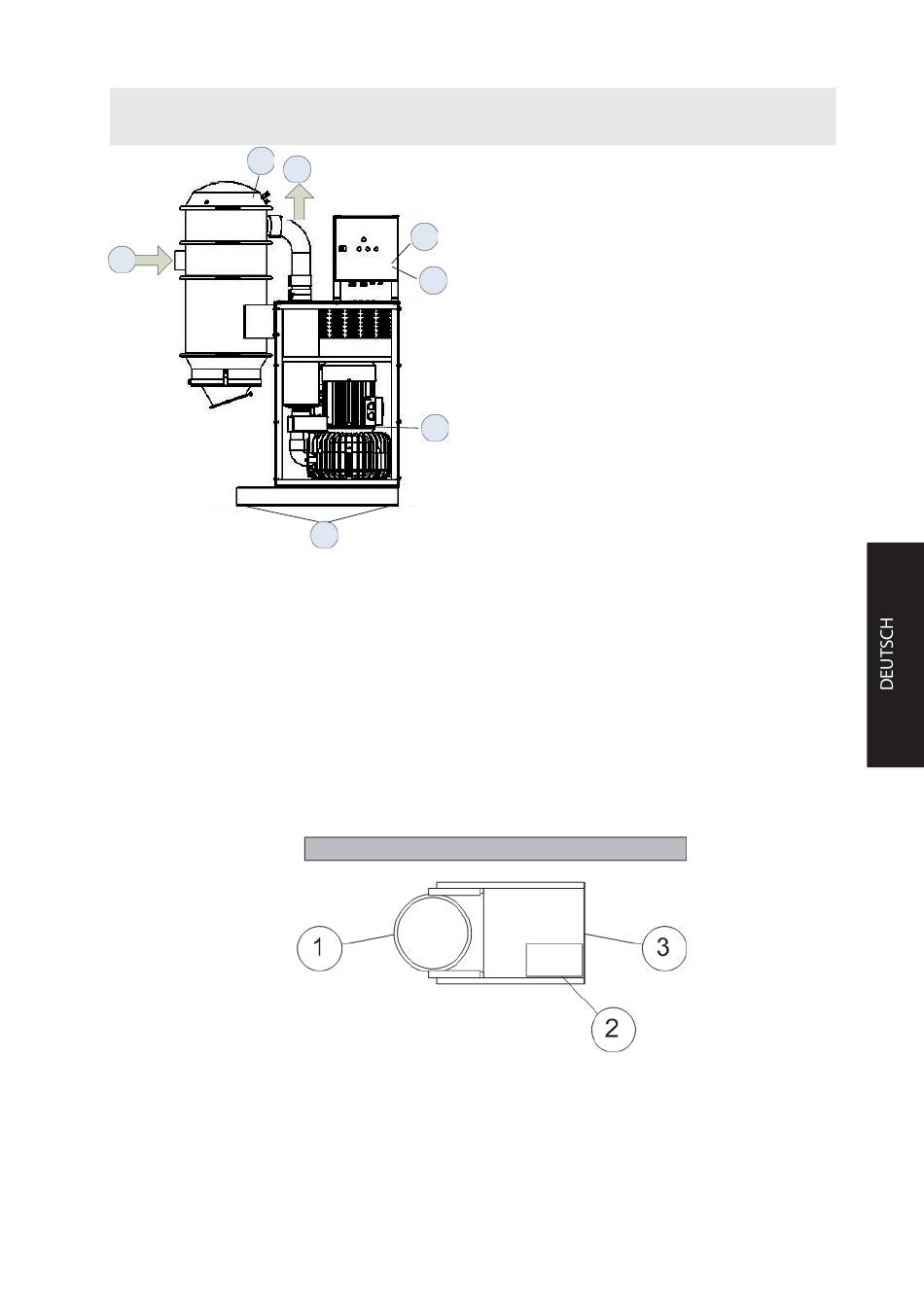

Anschlusspunkte
1. Druckluft von 4 l/s, 4 bar (zur Nutzung der auto-
matischen Filterreinigung).
2. Stromversorgung (zur Nutzung des integrierten
Steuerschrankes).
3. Anschlusspunkt für den Mikro-Switch (wenn vor-
handen).
4. Anschluss des Motors über einen separaten Steuer-
schrank (in manchen Fällen).
5. Einlass zum Zyklon (kann in die gewünschte Rich-
tung ausgerichtet werden).
6. Auslass
Beim Einbau des Geräts an einer Wand, empfehlen wir
die Anordnung in der Abbildung oben dargestellt.
1. Collection ändern Sack / Container Entfernung
2. Betreiber Zugriff auf die Systemsteuerung
3. Abnehmbare Service-Panel (die anderen Platten sind
nicht abnehmbar)
6
2
3
4
7
DC 11-Module - 45
7. Bodenöff nungen zur Befestigung der Anlage (wenn
vorhanden).
Die Einheit kann nur auf einem Untergrund mit ents-
prechender Tragkraft montiert werden.
Der Stromanschluss sollte mit einer passenden Hauptsi-
cherung verbunden sein. Die Installation darf aus-
schließlich von geprüften Elektrikern vorgenommen
werden. Alternativ sind auch Euro-Stecker erhältlich.
Die Ausstattung ist für die Versorgung mit Drehstrom
und Niedrigstromverkabelung ausgelegt.
Die elektrischen Leitungen sollten so verlegt werden,
dass man die Zentraleinheit zwei Meter verrücken
kann, ohne dass die Stromverbindung unterbrochen
werden muss.
In der Nähe der Pumpe sollte immer ein verschließ-
barer Hauptschalter installiert werden. Verbinden Sie
das Rohrsystem mit dem Einlass und möglicherweise
mit dem Auslass. Starten Sie die Pumpe niemals, be-
vor alle Kabel und Schläuche korrekt angeschlossen
sind. Erfolgt der Auslass ins Freie sollte er mit
einem Bogen oder einer Klappe
schallgedämpfte Abluft',
versehen werden um zu verhindern, dass Regenwasser
oder Gegenstände in den Auslass fallen. Vorsicht: Die
Abluft kann zwischen 100-150o C heiß werden.
Befestigen Sie einen Plastiksack oder stellen Sie einen
Container unter den Zyklon.
‚diff use
