Instalación - Dustcontrol DC 11-Module Instructions Originales

Instalación
1
5

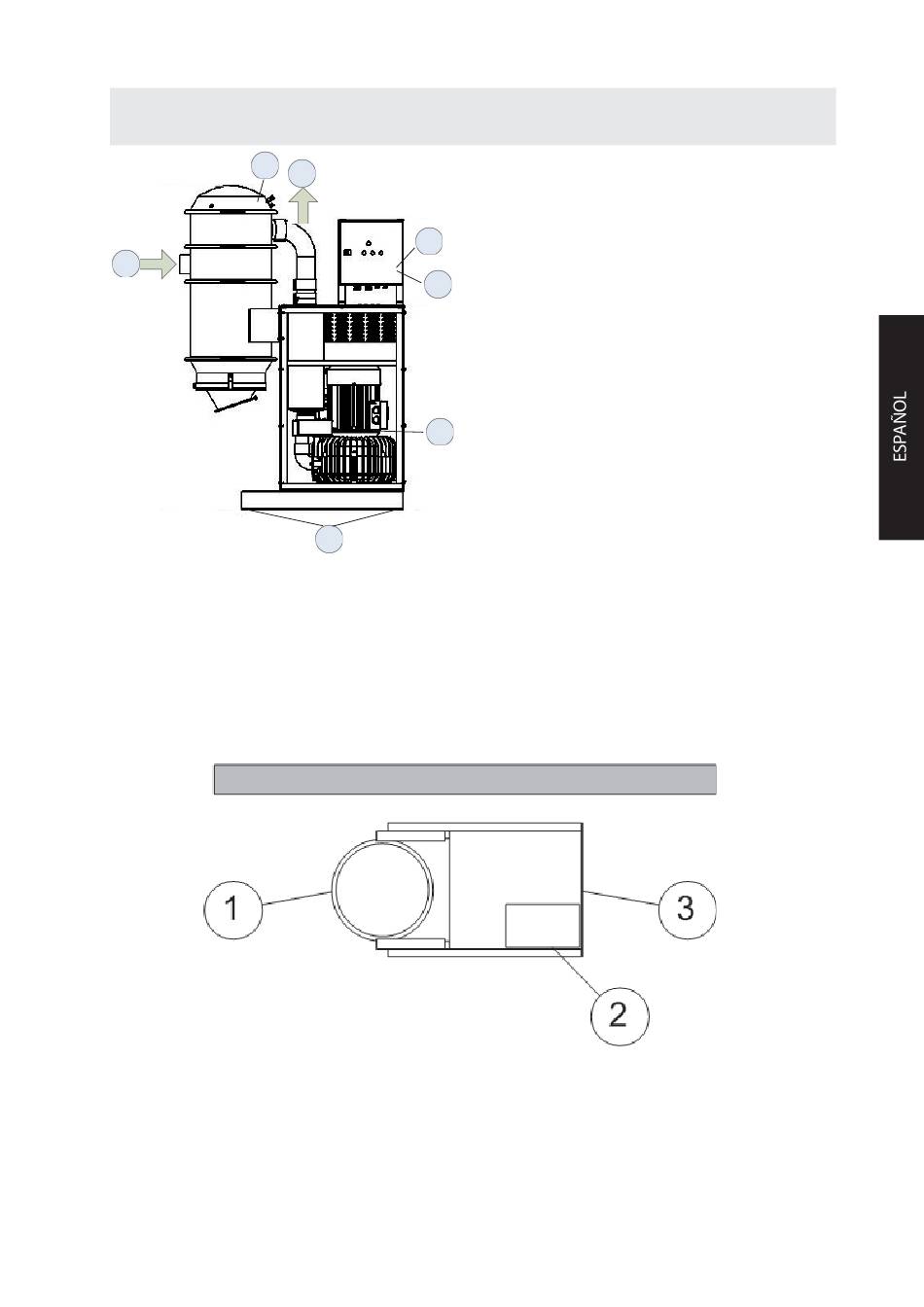

Puntos de conexión
1. Toma de aire comprimido 4 l/s, 4 bares (para la
limpieza automática del fi ltro).
2. Toma eléctrica (para el cuadro de control integrado).
3. Punto de conexión para el circuito de microinterrup-
tor (en su caso).
4. Conexión de tensión para el motor desde un cuadro
de control separado (en algunos casos).
5. Entrada al ciclón (puede girarse en la dirección prefe-
rida).
Al instalar la unidad junto a una pared, recomendamos
emplear la disposición que se muestra en la ilustración
anterior.
1. Cambio del saco de recogida/retirada del contenedor
2. Acceso del operador al panel de control
3. Panel de mantenimiento desmontable (los otros
paneles no son desmontables)
6
2
3
4
7
DC 11-Module - 95
6. Salida
7. Orifi cios para fi jar la unidad al suelo (en su caso).
La unidad puede instalarse en un piso/superfi cie de hor-
migón del grosor apropiado.
La conexión eléctrica debe conectarse al equipo arranca-
dor adecuado. Un electricista cualifi cado debe realizar la
instalación. El conector Euro de 5 patillas está disponible
como alternativa.
El equipo está preparado para alimentación eléctrica trifá-
sica y cableado de baja tensión en su carcasa.
Los cables eléctricos deben instalarse para que sea posible
elevar la unidad 200 mm para posibles cambios de roda-
mientos; en caso contrario, será necesario desconectar la
conexión eléctrica.
Debe instalarse un sistema de desconexión separada
bloqueable en un lugar con fácil acceso a la bomba.
Conecte el conducto a la toma de entrada y, si es posible,
a la salida. No ponga en marcha la bomba sin los cables y
manguitos correctos conectados. Si se dirige la salida ha-
cia arriba, debe estar equipada con un difusor de escape,
un codo o una trampilla para que no caiga agua de lluvia
ni objetos en la salida. El aire de salida puede estar a unos
100-150 o C.
Ponga la bolsa de plástico debajo del ciclón o conecte el
contenedor.
Part No 94123-B
