français
SP
SP 10

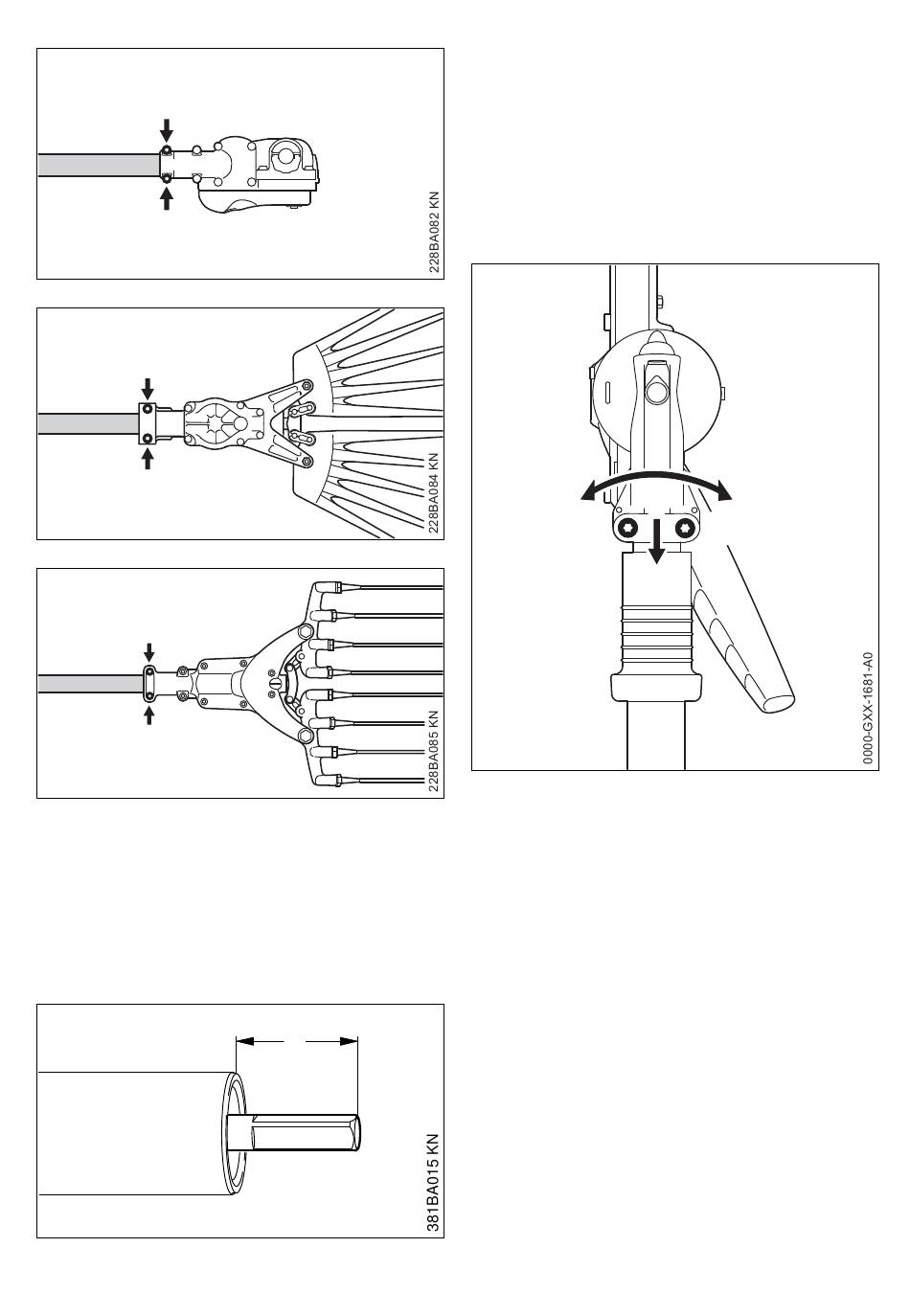

► Sur la machine de base, desserrer les vis de
serrage (flèches) du carter de réducteur –
mais ne pas les dévisser complètement.
► Extraire le réducteur du tube.
Si à l'extraction du réducteur l'arbre d'entraîne‐
ment sort du tube :
► Repousser l'arbre d'entraînement dans le
tube.
12
HT
L
6 Montage de l'outil à rapporter
L'arbre d'entraînement ne doit dépasser du tube
que sur une longueur L = 22 mm (7/8 po).
Si la cote (L) n'est pas atteinte :
► Faire lentement tourner l'arbre d'entraînement
en exerçant une légère pression, jusqu'à ce
qu'il soit possible d'enfoncer l'arbre à la cote
indiquée.
6.2
Montage du réducteur
11
10
► Desserrer les vis de serrage (10).
► Glisser le réducteur (11) sur le tube (5) – à l'in‐
troduction, faire légèrement pivoter le réduc‐
teur (11) dans les deux sens.
10
5
0458-401-0221-D
