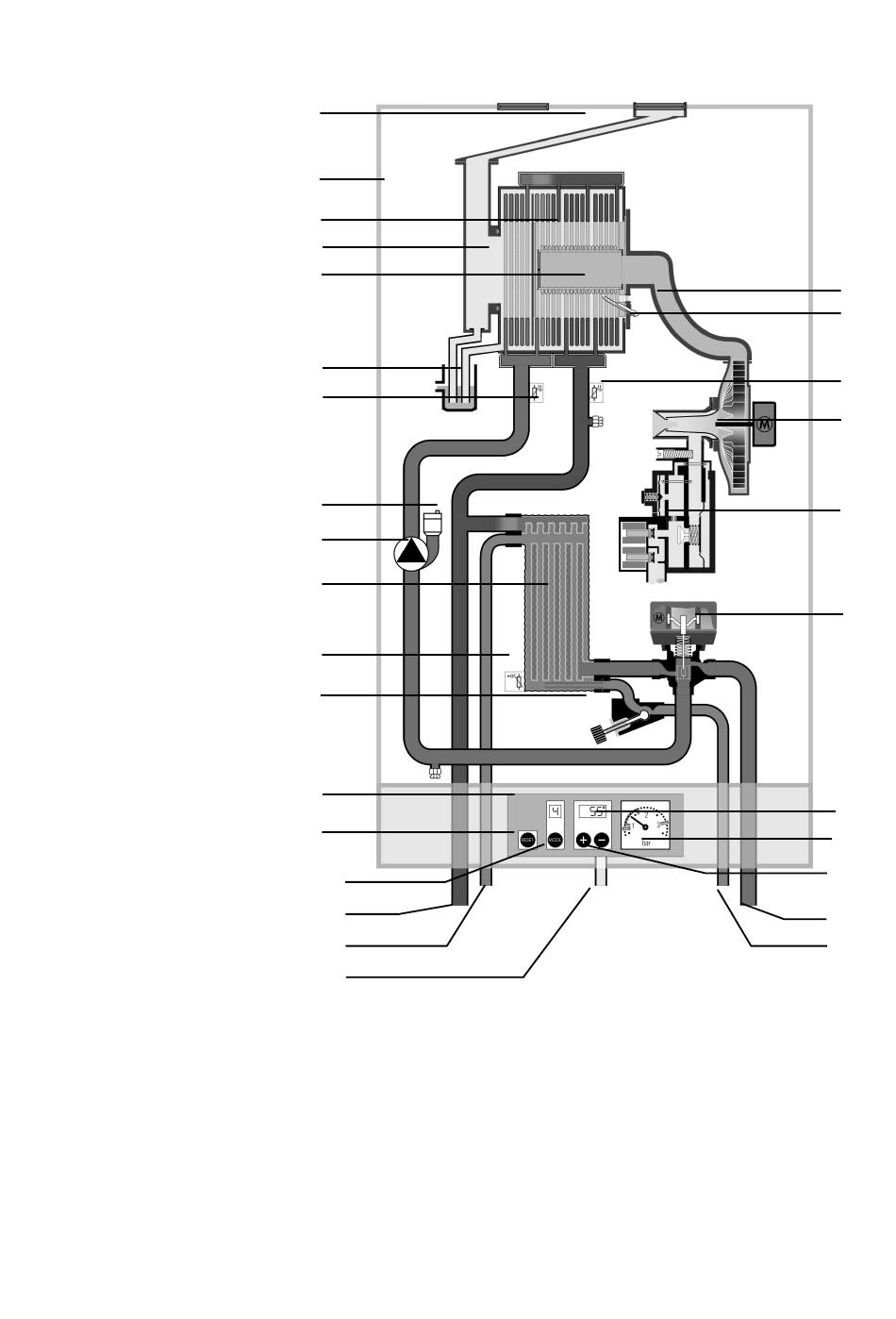

5. construction ecoMAX (suite)
13. pompe : garantit la circulation de
l'eau du chauffage central dans la
chaudière murale et l'installation
CC.
14. circuit gaz : le bloc gaz comprend
deux vannes magnétiques gaz et
un clapet de gaz de régulation. Un
tube venturi réglable installé sur
le circuit gaz détermine la
proportion finale gaz/air.
15. échangeur sanitaire à plaques
(pas pour la VHR 24 S) : se
compose de plaques en acier
inoxydable. L'eau du chauffage
central et l'eau sanitaire y passent
selon le principe du contre-
courant.
16. vanne diviseuse : veille à ce qu'en
cas de demande de chaleur, l'eau
du chauffage central arrive dans
l'installation et à ce qu'en cas de
prise d'eau chaude, l'eau du
chauffage central passe dans
l'échangeur à plaques.
17. sonde sanitaire CTN
18. organe de réglage eau chaude(pas
pour la VHR 24 S) : permet de
régler la quantité nominale d'eau
aux endroits où la pression de
l'eau diffère beaucoup.
19. panneau de commande :
comprend les touches, un écran, le
manomètre et l'indication du type.
20. display : l'écran a quatre
fonctions:
• en cas de fonctionnement
normal, l'écran indique l'état de
service et la température de la
chaudière
• pour la fonction diagnostique,
l'écran indique la valeur préréglée
demandée
• en cas de dérangement, l'écran
affiche la lettre 'F' (dérangement
verrouillé) ou 'E' (dérangement
non verrouillé) ainsi qu'un chiffre
indiquant le type de dérangement.
21. manomètre
22. touche de réarmement : permet
de débrancher la régulation
électronique lorsque l'écran
indique un dérangement.
23. touche de mode : permet de
consulter une valeur préréglée ou
de confirmer une valeur lors d'un
nouveau réglage.
1
2
3
4
5
8
10
11
13
15
17
18
19
22
23
25
26
27
24. touches plus/moins : permettent
de choisir la fonction
diagnostique, de parcourir le
programme et d'augmenter ou de
diminuer les valeurs préréglées.
25. départ chauffage * : a un diamètre
de raccordement de 22 mm.
26. sortie eau chaude : a un diamètre
de raccordement de 15 mm.
(départ chauffage vers un
préparateur sanitaire VIH pour la
VHR 24 s)
27. raccordement gaz : a un diamètre
de raccordement de 15 mm.
28. retour chauffage* : a un diamètre
de raccordement de 22 mm.
29. entrée eau froide * : a un
diamètre de raccordement de 15
mm. (retour chauffage d'un
préparateur sanitaire VIH pour la
VHR 24 s)
* doivent encore être équipés de
robinets d'arrêt !
