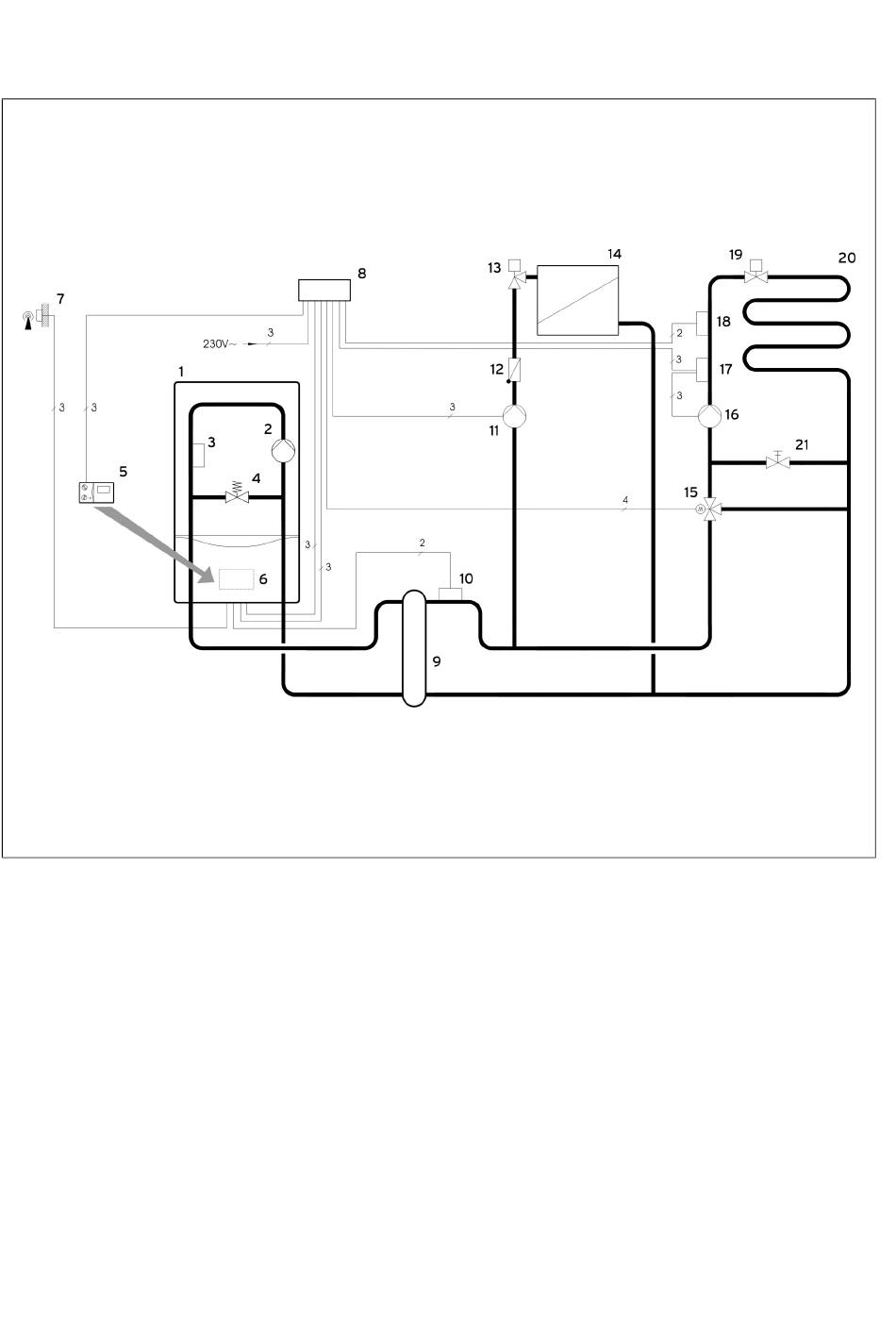

21. exemples d'installation – schéma hydraulique
installation avec 2 circuits de chauffage (radiateurs et chauffage sol)
légende
1. ecoMAX ou ecoMAX exclusiv
2. pompe chauffage (intégrée)
3. sonde de départ (intégrée)
4. by-pass automatique *
5. thermostat d'ambiance VRT ou
régulation à sonde extérieure VRC
6. emplacement* pour une
régulation à sonde extérieure VRC
7. sonde extérieure
8. module chauffage sol **
9. bouteille d'équilibrage
10. sonde de départ VRC 692 pour le
circuit radiateurs **
11. pompe circuit radiateurs
12. clapet anti-retour
13. vanne de radiateur
thermostatique
14. circuit radiateurs
15. vanne mélangeuse 230 V AC
16. pompe circuit chauffage sol
17. thermostat d'applique VRC 9642
pour chauffage sol (limitateur
maximal – en option)
18. sonde de départ VRC 692 circuit
chauffage sol **
19. vanne thermostatique
20. circuit chauffage sol
21. by-pass chauffage sol
* uniquement pour l'ecoMAX exclusiv
** livrée avec la régulation VRC !
attention
!
Ceci est un schéma de principe qui
peut être différent de la réalité.
Toujours prendre les consignes, les
normes et les directives en
précaution.
régulateur
pour ecoMAX :
• bornes 3-4 (24 V AV)
- uniquement VRT 240
- régulateur non-Vaillant
arrêt/marche
pour ecoMAX exclusiv :
• bornes 3-4-5 (230 V AC)
- Vaillant : VRT 20, 30, 220, 230, 240
- régulateur non-Vaillant
arrêt/marche 230 V AC
• bornes 7-8-9 (24 V DC)
- uniquement des thermostats
modulants de Vaillant
VRT 40, 320, 330, 340 f, 390
- uniquement une régulation à sonde
extérieure de Vaillant VRC 420s
