8. affichage des codes ecoMAX
VHR 18-22 C - VHR 24-28 C - VHR 24 S
codes
L'ecoMAX possède un écran multiple
qui affiche trois différents codes.
C'est-à-dire : code de service, code
diagnostique et code de
dérangement.
1. codes de service
En cas de fonctionnement normal le
premier chiffre sur l'écran indique
l'état de service de la chaudière. Les
autres chiffres indiquent la
température de la sonde départ.

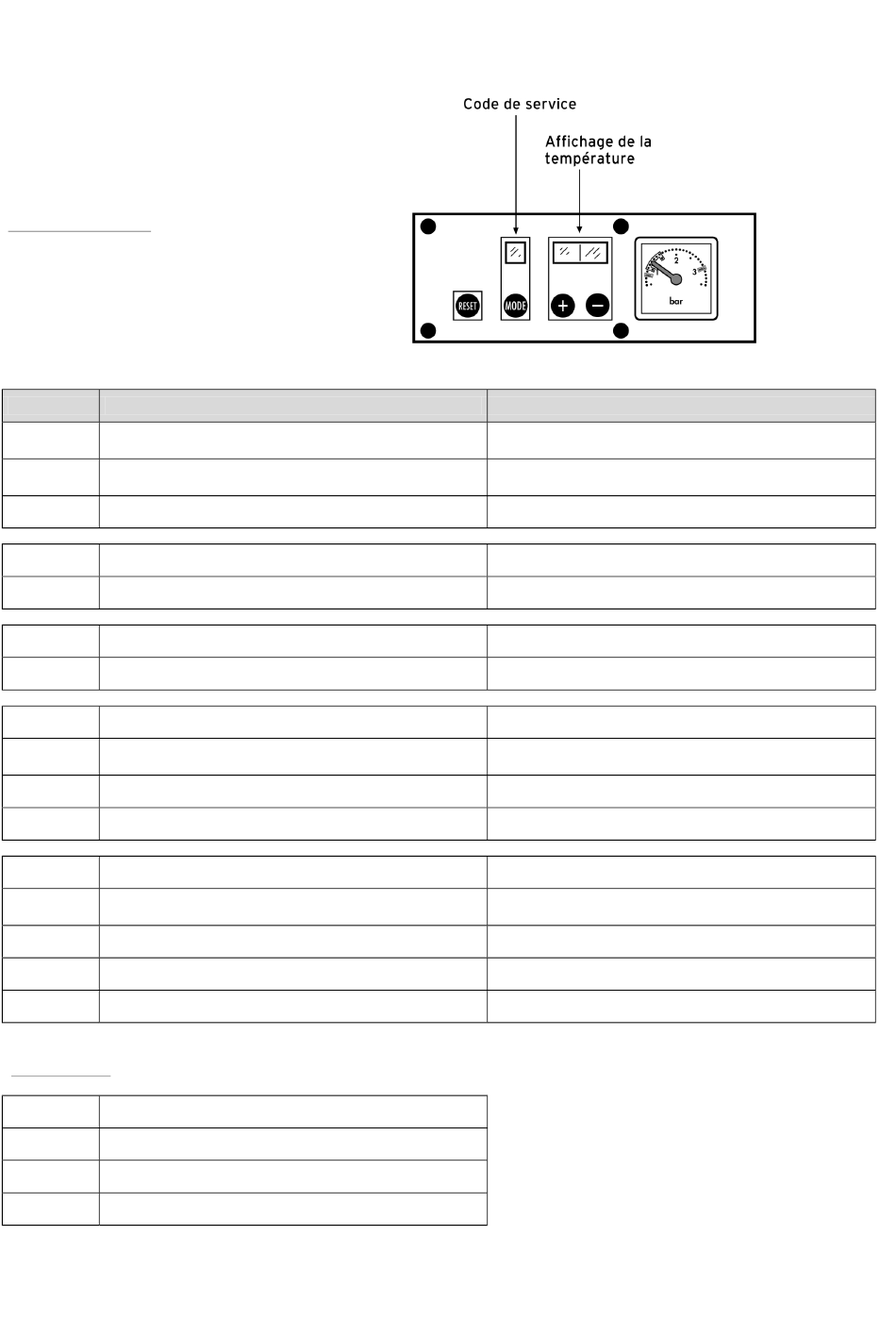

écran repère
levier de la vanne diviseuse monte ou se trouve
0
dans la position supérieure
levier de la vanne diviseuse déscent ou se trouve
0
dans la position inférieure
0 manomètre bouge
1 électrode d'allumage crée des étincelles
2 bloc de gaz activé
3 électrode d'allumage crée des étincelles
3 bloc de gaz activé
4 brûleur en service et l'allumage s'arrête
ventilateur passe à la vitesse de rotation minimale
4
et la température augmente sur l'écran
4 la vitesse de rotation du ventilateur varie
4 l'eau de condensation sort de la chaudière
5 brûleur en service et l'allumage s'arrête
ventilateur passe à la vitesse de rotation maximale
5
et la température augmente sur l'écran
5 conduite d'eau sanitaire devient chaude
5 la vitesse de rotation du ventilateur varie
5 l'eau de condensation sort de la chaudière
autres codes
6 température primaire atteinte
7 arrêt différé circulateur
8 temporisation du brûleur chauffage active
9 protection antigel active
fonction
notion de prise d'eau chaude
demande de chauffage
circulation eau chauffage
allumage
transport de gaz
allumage
transport de gaz
brûler le gaz pour le chauffage
l'eau chauffage devient chaude
modulation du brûleur
condensation (température de gaz fumés < 60 °C)
brûler le gaz pour la production d'eau chaude
l'eau chauffage devient chaude
l'eau sanitaire devient chaude
modulation du brûleur
condensation (température de gaz fumés < 60 °C)
