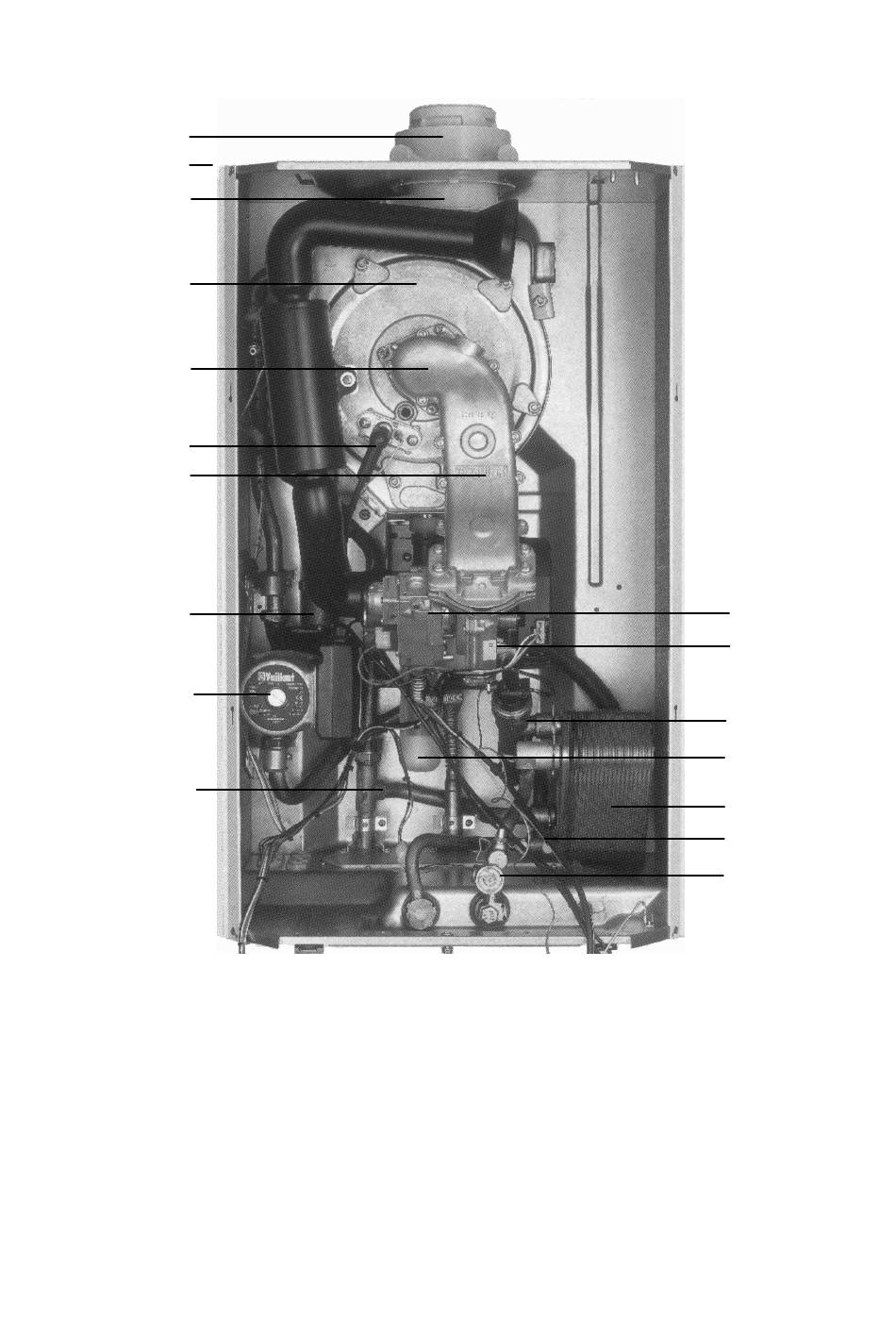

6. construction ecoMAX exclusiv

VHR 35 C - VHR 35 S
1
2
4
3
5
7
6
11
13
La chaudière murale ecoMAX exclusiv
standard comprend:
1. raccordement gaz de combustion :
un raccordement concentrique
d'évacuation des gaz de
combustion/d'amenée d'air de
80/125 mm.
2. habillage : en métal époxy
3. échangeur primaire : en acier
inoxydable composé de 7 groupes
de tuyaux. Deux dans la partie
condensante et cinq dans la partie
non condensante.
19
4. collecteur des gaz de combustion
5. brûleur prémix : brûleur
cylindrique en acier inoxydable,
monté horizontalement.
6. canal gaz-air : le gaz et l'air y sont
mélangés. Ce mélange est basé
sur le principe d'une régulation 1
sur 1. La quantité de gaz se règle
en modifiant la vitesse de rotation
du ventilateur.
7. électrode d'allumage / d'ionisation
: une procédure d'allumage et une
détection de la flamme quintuples
par ionisation.
14
12
16
8
15
17
18
8. siphon d'eau de condensation : un
double siphon d'eau de
condensation est monté sous
l'échangeur. Il récolte l'eau de
condensation de l'échangeur et du
canal d'évacuation des gaz de
combustion.
9. (et 10) sonde CTN départ/retour
11. purgeur automatique
12. ventilateur avec sonde Hall : un
ventilateur à vitesse de rotation
variable pour l'amenée du mélange
gaz/air vers le brûleur et
l'évacuation des gaz de
combustion.
