9. codes ecoMAX exclusiv (suite)
2. codes diagnostiques
Via les codes de diagnostic, vous
pouvez modifier certains réglages et
afficher certaines valeurs mesurées.

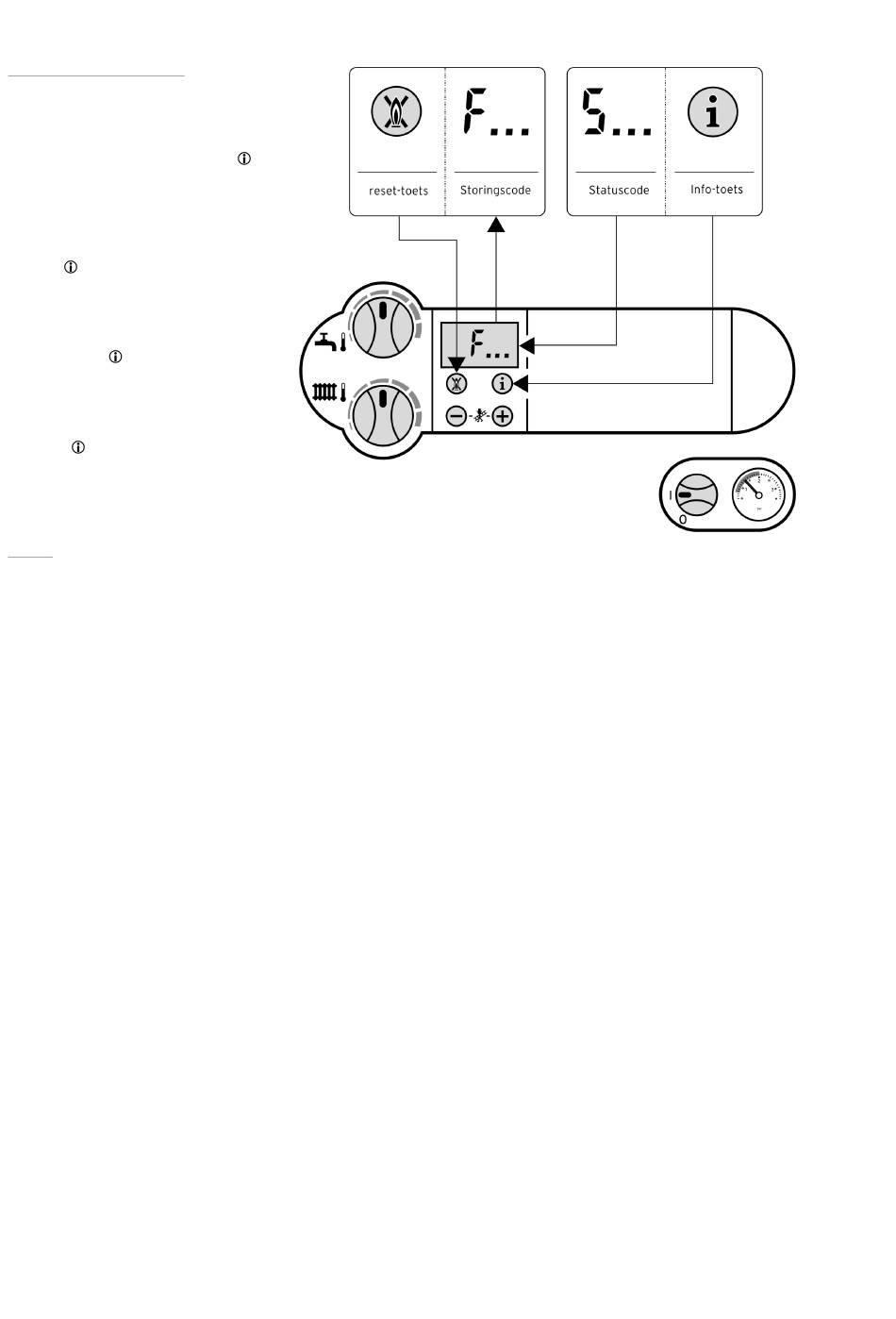

Vous obtenez ces codes en appuyant
simultanément sur les touches
'+'.
En manipulant séparément les
touches '+' et '-', vous pouvez choisir
un numéro de diagnostique supérieur
ou inférieur. En appuyant sur la
touche , l'écran affiche les
informations cachées derrière le
numéro de diagnostique. Une fois
modifiée, l'information se met à
clignoter. En appuyant de nouveau
sur la touche et en la maintenant
enfoncée pendant environ 5 sec, vous
stockez la nouvelle information dans
la mémoire du système. Si vous
réappuyez simultanément sur les
touches et '+', l'écran indique de
nouveau la température d'arrivée
chauffage. Idem si vous cessez
d'appuyer sur les touches pendant
environ 4 min.
codes
d00 charge partielle chauffage
(valeur de réglage en kW)
d01 arrêt différé du circulateur
pour chauffage (1-60 min ou en
continu, réglage usine 5 min)
d02 temporisation brûleur
chauffage (1-60 min, réglage
usine 15 min)
d03 température eau chaude de
puisage actuelle pour la VHR-C
(en °C)
d04 température du préparateur
d'eau chaude sanitaire actuelle
(combinaison avec la VHR-S,
en °C)
d05 température départ chauffage
souhaitée (en °C)
d06 température du préparateur
d'eau chaude souhaitée (en °C)
d07 température du préparateur
d'eau chaude ou température
du quick start souhaitée (en
°C)
d08 bornes (3-4) pour le branche-
ment du thermostat
(arrêt/marche)
• 1 = en demande
• 0 = pas de demande
d09 valeur (en °C) réglée sur la
régulation branchée aux
bornes (7-8-9)
d10 circulateur interne
• 1 = en service
• 0 = hors service
d11 circulateur externe
• 1 = en service
• 0 = hors service
et
d13 circulateur externe pour
boucle
• 1 = en service
• 0 = hors service
d14 réglage de la capacité du
circulateur, (en %) réglages :
0=Auto, 1=53%, 2=60%,
3=70%, 4=85%, 5=100%
d15 vitesse actuelle de la pompe
(en %)
d16 fonction de la pompe externe
• 1 = boucle d'eau chaude
sanitaire
• 2 = pompe externe
chauffage
• 3 et 4 = pas d'application
d17 type de régulation
• 0 = température d'eau
départ
• 1 = température d'eau retour
d22 demande d'eau chaude
(bornes c1-c2 ou aquasensor)
• 1 = en service
• 0 = hors service
d22 fonction été/hiver
• 1 = hiver
• 0 = été
d25 quick start eau chaude
autorisé par l'horloge de
commande
• 1 = oui
• 0 = non
d30 alimentation du bloc de gaz
• 1 = en service
• 0 = hors service
d33 vitesse désirée du ventilateur
-1
(10 x min )
d34 vitesse actuelle du ventilateur
-1
(10 x min )
d35 position de la vanne diviseuse
• 1 = eau chaude
• 0 = chauffage
d40 température de départ actuelle
(en °C)
d41 température de retour actuelle
(en °C)
d44 courant d'ionisation actuel (en
µA/100 (60 à 330)
d46 correction de la valeur de
mesure de la température
extérieure
d47 température extérieure
actuelle (valeur en K)
d67 temps restant de la
temporisation du brûleur
d71 valeur théorique max. de
départ chauffage (40 à 85°C,
réglage usine 75°C)
d72 arrêt différé de la pompe après
le chargement du
préparateur(0, 1 ,2 ... ,250 s)
(réglage usine 80 s )
d77 charge partielle sanitaire (en
kW)
d78 température de départ max.
pour le chargement du
préparateur (en °C)
d80 compteur de marche horaire
chauffage (en h.)
d81 compteur de marche horaire
eau chaude (en h.)
