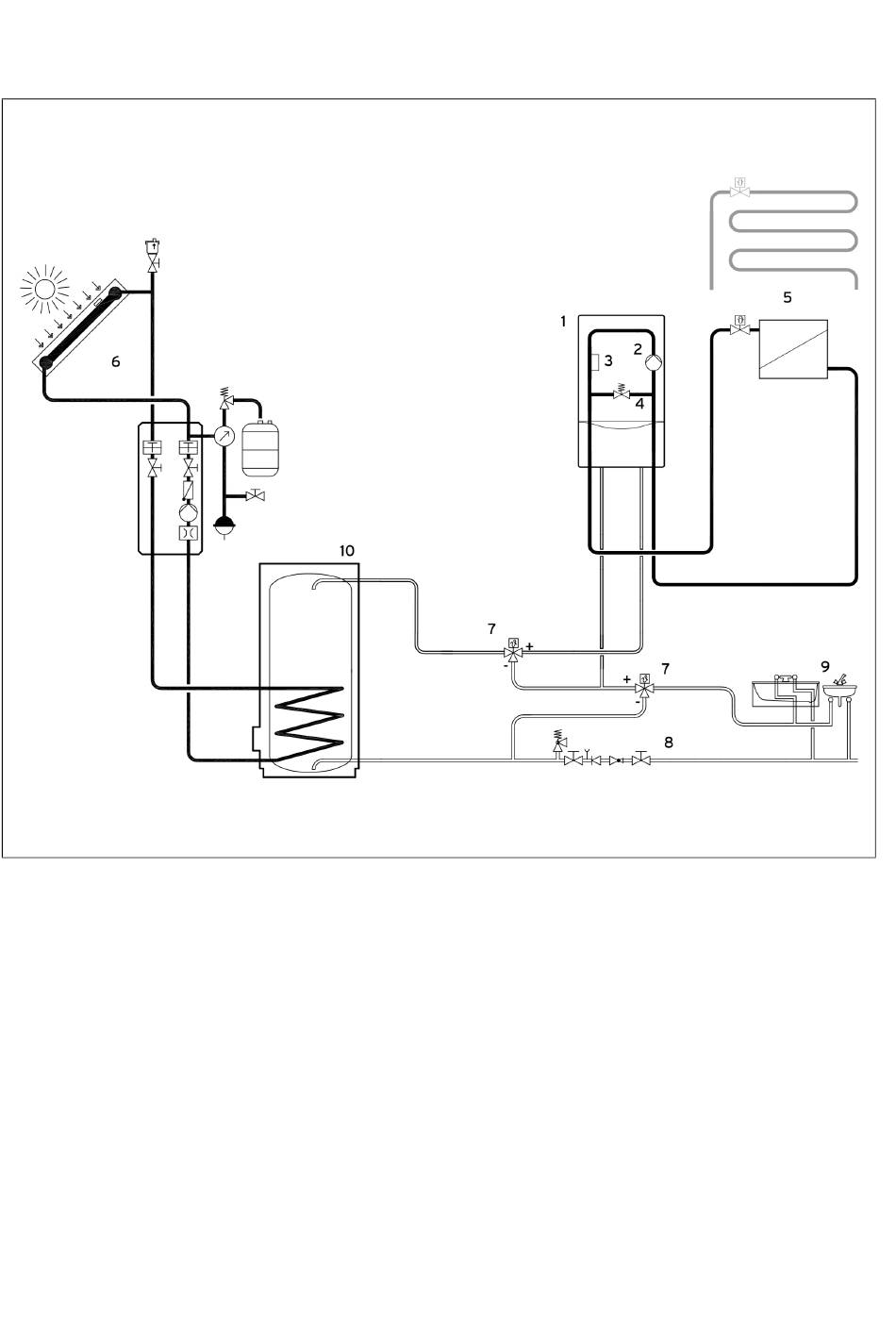

21. exemples d'installation – schéma hydraulique
installation avec 1 circuit de chauffage et des panneaux solaires
légende
1. ecoMAX VHR-C ou ecoMAX
exclusiv VHR-C (seul mixte)
2. pompe chauffage (intégrée)
3. sonde de départ (intégrée)
4. by-pass automatique *
5. circuit chauffage (radiateurs ou/et
chauffage sol
6. panneau solaire avec propre
système de régulation
7. vanne mélangeuse thermostatique
(réglage ± 55 °C)
8. alimentation d'eau froide avec
soupape de sécurité
9. installation sanitaire
10. préparateur sanitaire VIH
* uniquement pour l'ecoMAX exclusiv
régulateur
pour ecoMAX :
• bornes 3-4 (24 V AV)
- uniquement VRT 240
- régulateur non-Vaillant
arrêt/marche
pour ecoMAX exclusiv :
• bornes 3-4-5 (230 V AC)
- Vaillant : VRT 20, 30, 220, 230, 240
- régulateur non-Vaillant
arrêt/marche 230 V AC
• bornes 7-8-9 (24 V DC)
- uniquement des thermostats
modulants de Vaillant
VRT 40, 320, 330, 340 f, 390
- uniquement une régulation à sonde
extérieure de Vaillant VRC 420s ou
VRC 420s
attention !
Ceci est un schéma de principe qui
peut être différent de la réalité.
Toujours prendre les consignes, les
normes et les directives en
précaution.
