Vue d'ensemble

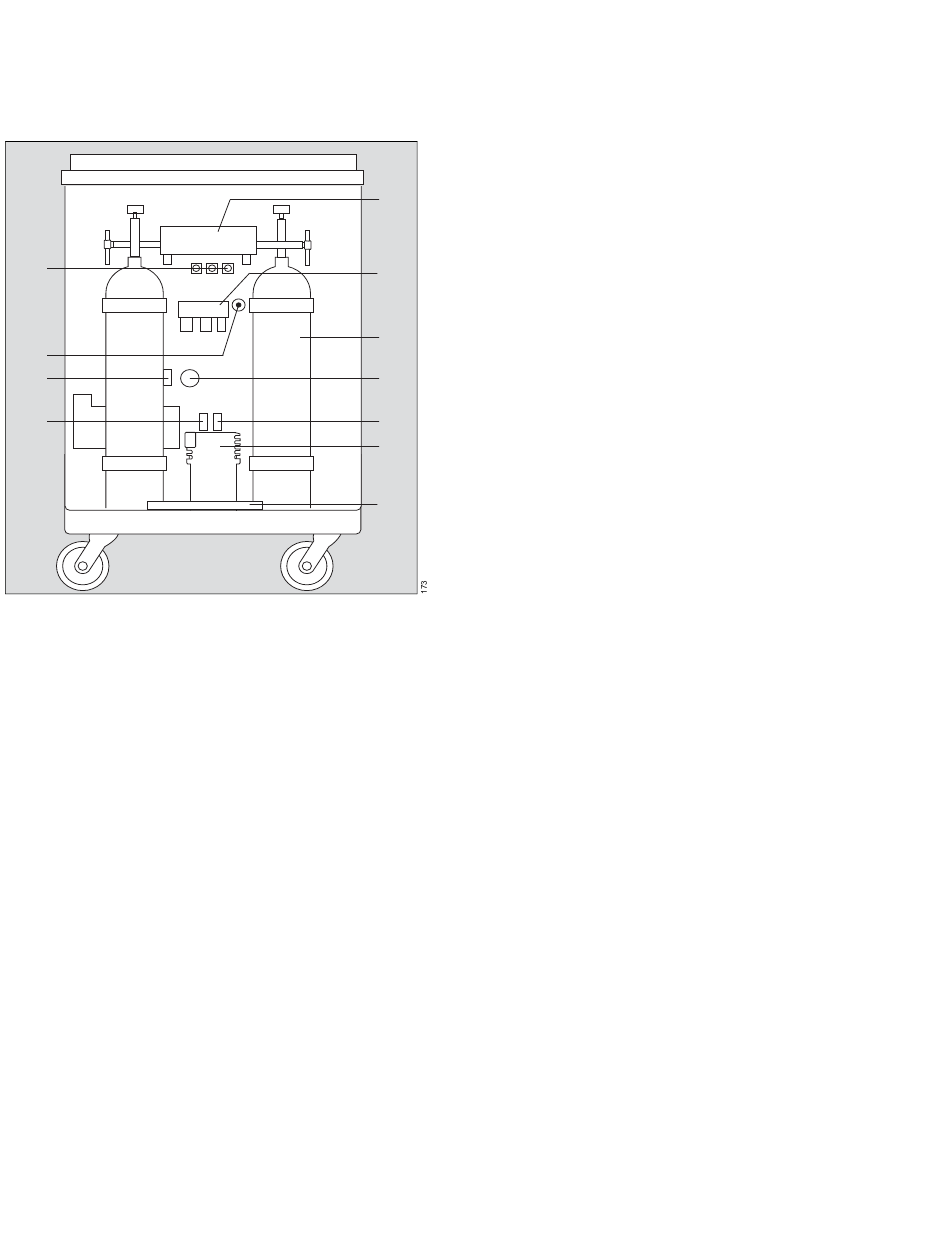

Face arrière, portes ouvertes
I
H
E
E
A Support pour réducteur de pression des
bouteilles
B Bloc de connectiques de gaz
C Bouteilles de gaz de réserve avec détendeurs
D Sortie d'évacuation des gaz
E 3 interfaces pour DrägerService (derrière la
bouteille de gaz de réserve de gauche et au-
dessus du SGA)
F Système récepteur de gaz anesthésique SGA
G Prises supplémentaires
H Interrupteur principal
À utiliser uniquement en cas d'urgence lors de
l'interruption de la charge de la batterie et de la
coupure de l'appareil. Pour débrancher
l'appareil complet du réseau, débrancher
également la fiche secteur.
I Connexions électriques pour le branchement
des capteurs de pression des bouteilles
32
A
B
C
D
E
F
G
