BBD 94-DSI

Ansluta en vattenavskiljare

Luftslangen mellan kompressorn och
vattenavskiljaren måste vara så lång att vattenångan
kyls och kondenseras i slangen innan den når
vattenavskiljaren.
Om omgivningstemperaturen är under 0 °C (32 °F)
skall slangen vara så kort att vattnet inte hinner frysa
innan det når vattenavskiljaren.
Smörjning
Bergborrmaskinen smörjs med olja som blandas i
tryckluften som sedan leder den vidare till de delar
som behöver kontinuerlig smörjning. Olja doseras i
tryckluften med hjälp av smörjapparaten Atlas Copco
BLG 30 eller CLG 30 som ansluts till luftledningen.
Använd Atlas Copco Rock Drill AIR-OIL som
utvecklats speciellt för de tryckluftsdrivna
bergborrmaskinerna BBC, BBD samt RH. Rock Drill
AIR-OIL är helt biologiskt nedbrytbar enligt OECD
301 och ger en stark film som klarar stora
belastningar. Om Rock Drill AIR-OIL inte finns
tillgänglig används i stället en mineralbaserad
tryckluftsolja med de egenskaper som
rekommenderas i tabellen nedan.
Temperaturområde (°C)
-30 till 0
-10 till +20
+10 till +50

Tryckjustering

Lufttryck

Se till att kompressorn kan leverera det lufttryck på
4–6 bar som maskinen kräver.
1. Högt tryck förorsakar ojämn gång och överdrivet
slitage.
2. Lågt tryck ger långsam borrhastighet.

Kalibrera korrekt lufttryck

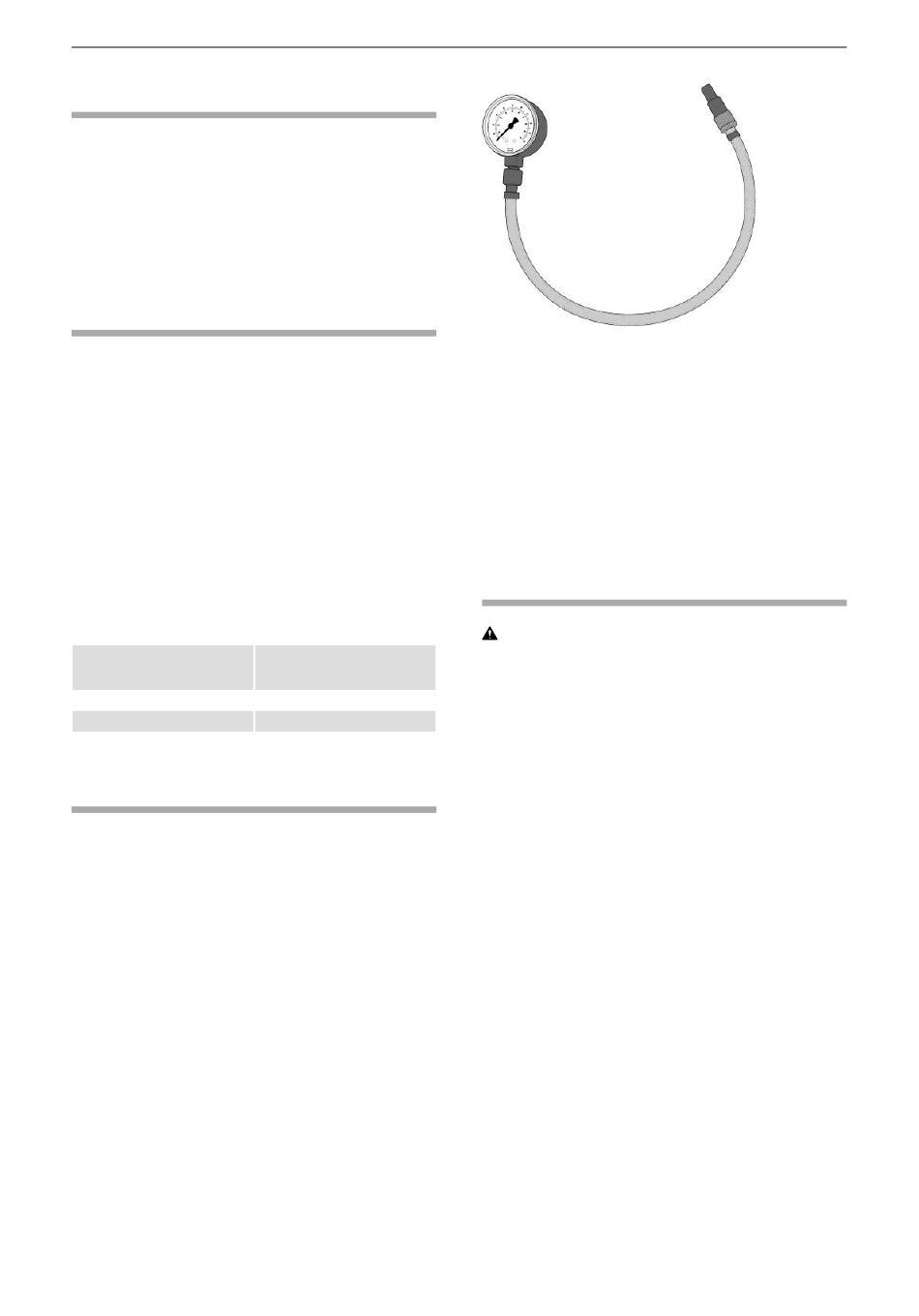

Använd Atlas Copco (9090 0550 80) tryckmanometer
för att kontrollera lufttrycket då bergborrmaskinen är
igång. Trycket ska mätas nära luftnippeln.
Rekommenderat arbetstryck är 6 bar.
© 2010 Atlas Copco Construction Tools AB | No. 9800 0679 71 | 2010-03-29
Originalinstruktioner
Viskositetsgrad (ISO
3448)
ISO VG 32-68
ISO VG 68-100
ISO VG 100-150
Säkerhetsinstruktion och instruktionsbok
Tryckmanometern är försedd med en nål som trycks
in i slangen för att mäta trycket inuti.

Vattentryck

Om maskinen konverteras till vattenspolning måste
vattentrycket vara minst 1 bar lägre än lufttrycket
annars kan vatten tränga in i slagmekanismen. Om
exempelvis lufttrycket är 6 bar måste vattentrycket
vara under 5 bar för att förhindra att vatten tränger
in i slagmekanismen.
Borrstål
VARNING Utslungat insatsverktyg
Om huven på maskinen inte är låst kan
insatsverktyget kastas ut med stor kraft och förorsaka
personskador.
► Vid byte av insatsverktyg – stäng av maskinen
och tryckluftsförsörjningen och avlufta maskinen
genom att aktivera start- och stoppanordningen.
Innan borrstålet monteras på plats
Kontrollera att verktygets nacke har rätt storlek och
längd för den borrhylsa som används. Nacken måste
vara ren och insatsverktyget måste vara i gott skick.
Nackar som är kantstötta, avrundade, har förlorat
sin fyrkantsform eller är för hårda på anslagsänden
fungerar ineffektivt och gör att kolven går sönder i
förtid.
Kontrollera borrstålet:
Slöa borrstål saktar ned borrhastigheten och
överbelastar borrmekanismen. Vid byte av borrstål
är det viktigt att kontrollera att det nya borrstålet har
rätt storlek för att passa till det tidigare borrhålet.
Kontrollera att spolhålet i borrstålet inte är igensatt
innan borrningen påbörjas.
183
