Instrucciones de seguridad y de funcionamiento
Altura hasta el Diámetro del
centro de la perno de
barrena (A) acoplamiento
mm (B) mm
53 23-24
No monte el acoplamiento delantero (B) para la
perforadora mediante los pernos laterales, ya que
esto puede interferir en la alineación interna de la
máquina, ocasionando daños y peores resultados.
Consulte el "Apéndice A" para ver los planos de
dimensiones de los accesorios.
Para minimizar la tensión y la desviación del orificio,
el portabrocas y el soporte de la barrena de
perforación deben estar perfectamente alineados.
Si deben utilizarse barrenas de una longitud superior
a 1,8 m, se recomienda utilizar un soporte intermedio
de la barrena de perforación para mejorar la
alineación del orificio.

Fuerza de avance adecuada

Para utilizar la energía de impacto de una
perforadora, se debe presionar la broca de
perforación contra la roca con cierta fuerza. La
cantidad de fuerza depende de la energía de impacto
y de la dureza de la roca que se perfora. Cuanto
mayor sea la presión del aire, mayor será la energía
de impacto.
En los equipos para perforadoras de rocas ligeras,
se recomienda una fuerza de avance de 1,4 kN en
el bastidor de cada perforadora. El sistema de
avance debe incluir un regulador de presión para
controlar de forma progresiva la fuerza de avance.
Si deben montarse dos o más perforadoras en la
misma unidad de avance, el bastidor debe permitir
variaciones en la velocidad de penetración entre
distintas perforadoras y debe mantener la fuerza de
avance correcta en cada perforadora.

Barrido de aire correcto

El aire de barrido debe conectarse a la boquilla de
admisión (A) para limpiar el barreno mientras se
taladra. Si la perforadora se ha pasado al modo de
barrido de agua, la boquilla de agua deberá
conectarse a la entrada de aire o de agua para
obtener el barrido suficiente. El barrido adecuado
del barreno es importante para la velocidad de
98
penetración y para la vida útil de las piezas de
Diámetro del
desgaste del mecanismo de rotación.
orificio de
acoplamiento
(C) mm

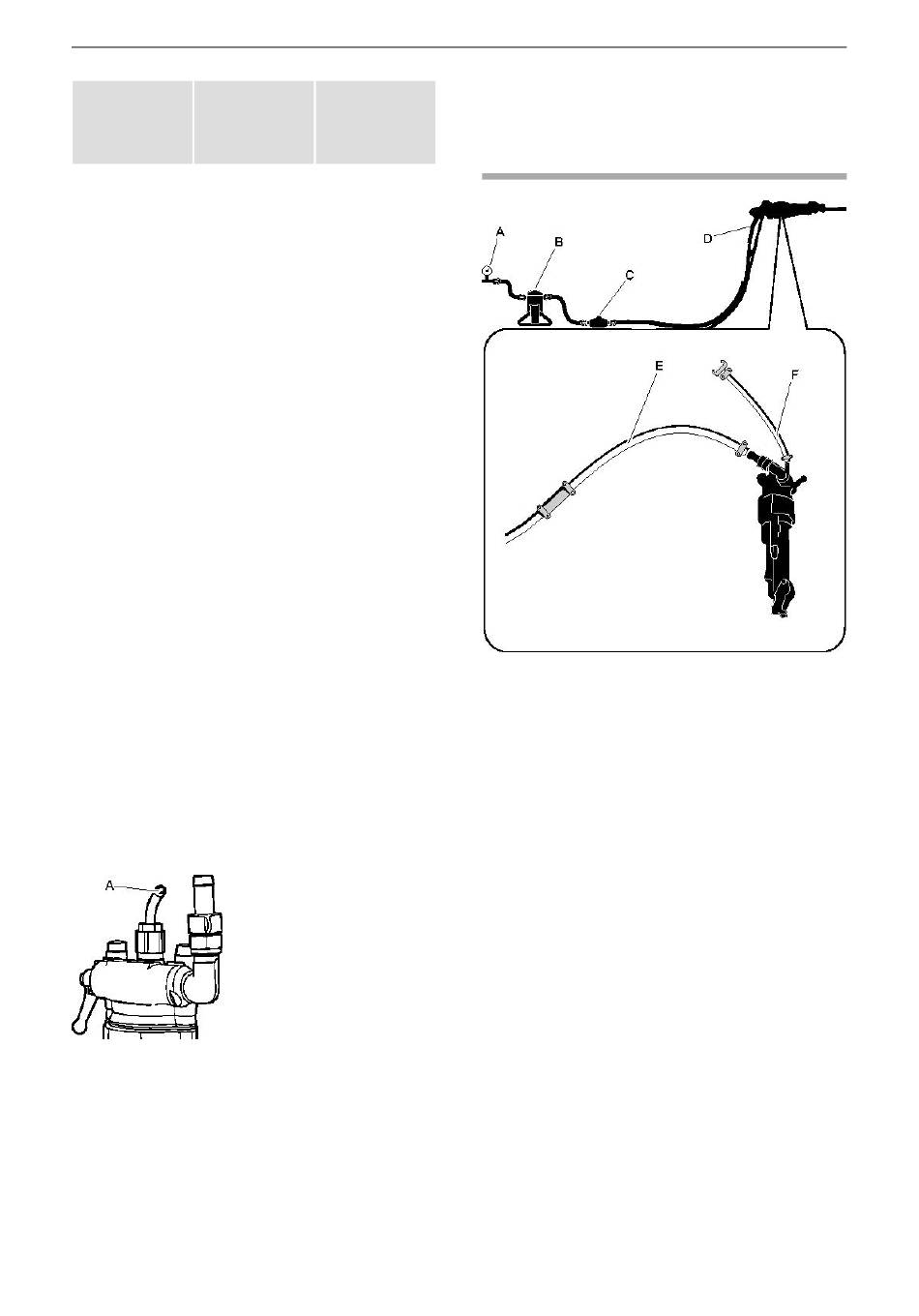

Mangueras y conexiones

18
A.
B.
C.
D.
E.
F.
♦
♦
♦
♦
© 2010 Atlas Copco Construction Tools AB | No. 9800 0679 71 | 2010-03-29
Fuente de aire comprimido
Separador de agua VAM 5A (opcional)
Lubricador, BLG 30 ó CLG 30 (opcional)
Manguera de aire comprimido de 3 metros (10
feet) como máximo entre el lubricador y la
máquina.
Manguera de agua, máquina
Manguera de aire, barrido
Compruebe que esté utilizando la presión
operativa correcta recomendada: 6 bar (e).
No debe sobrepasarse la presión máxima de aire
admisible, 7 bar (e).
Quite las impurezas de la manguera de aire
comprimido antes de conectarla a la máquina.
Seleccione las dimensiones correctas y la longitud
de la manguera de aire comprimido. Para
longitudes de manguera de hasta 30 metros, debe
utilizarse una manguera con un diámetro interno
mínimo de 25 mm (1"). Si la longitud de la
manguera es de 30 a 100 metros, debe utilizarse
una manguera con un diámetro interno mínimo
de 50 mm (2'').
BBD 94-DSI
Instrucciones originales
