Dolžina sesalne roke
2 m, 3 m, 4 m
5 m, 6 m, 7 m
7 m, 8 m
9 m, 10 m
B [mm]
898
3. Štiri izvrtine izvrtajte v skladu s podatki iz preglednice. Za poravnanje
uporabite vodno tehtnico in pazite na to, da profila izdelka (pol. 1)
natančno prekrivata stenski držali (pol. 3).
1502518-00

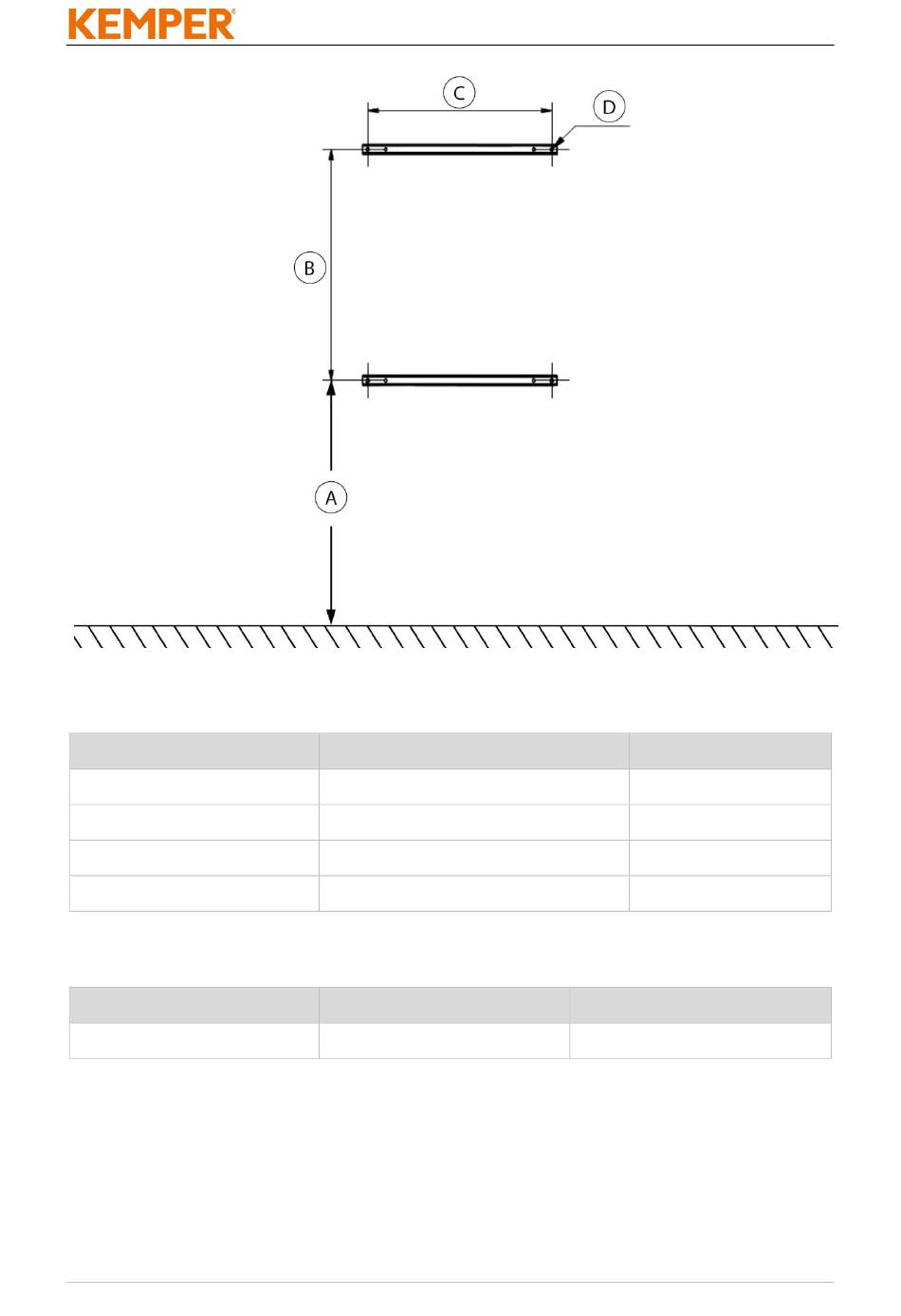

Sl. 281: Višina montaže + mere izvrtin
Napotek
Z roko konzole 2 + 3 m
Z roko konzole 4 m
Z roko konzole 6 m
Tab. 201: Višina montaže
C [mm]
715
Tab. 202: Mere izvrtin
- 588 -
A [mm]
2.400
3.000
3.250
3.490
D [mm]
Ø 13
SL
