5.2 Montagem do silenciador no produto
Pos.
Designação
6
Peça de transição
7
Silenciador
AVISO
A peça de transição (pos. 6) pode ser montada em ambos os lados do
produto. O lado oposto é fechado com uma tampa cega.
1. Montar a peça de transição (pos. 6) no produto com os parafusos
fornecidos (pos. 9).
2. Fixar o silenciador (pos. 7) com o fecho de aperto (pos. 10) na peça de
transição (pos. 6).
1502518-00

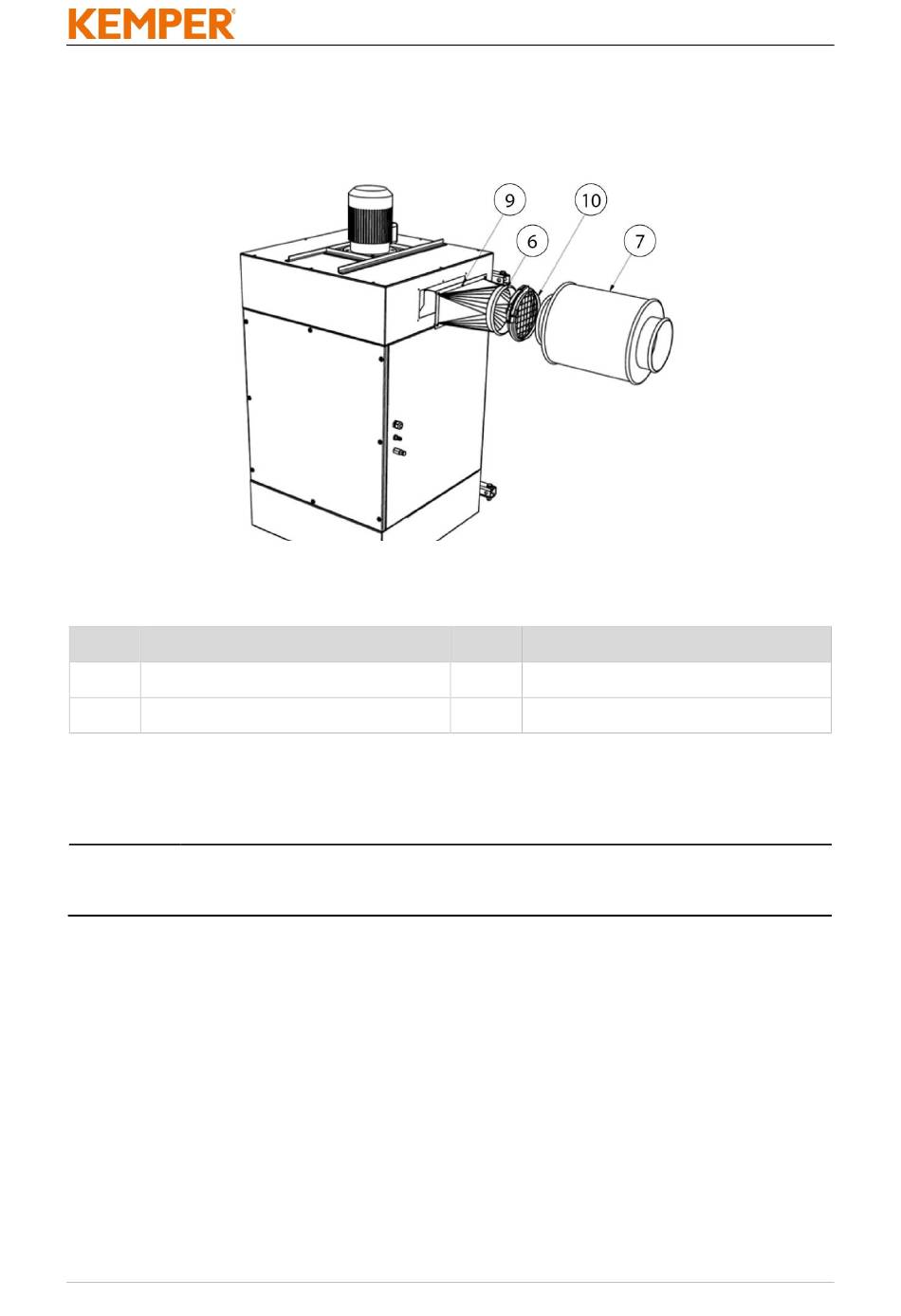

Fig. 134: Montagem do silenciador
Pos.
9
10
Tab. 96: Montagem do silenciador
- 281 -
Designação
Parafuso (6)
Fecho de aperto
PT
