Długość ramienia
odciągowego
2 m, 3 m, 4 m
5 m, 6 m, 7 m
7 m, 8 m
9 m, 10 m
B [mm]
898
3. Wywiercić cztery otwory zgodnie z tabelą. Do wyrównania użyć
poziomicy i zapewnić, żeby profile produktu (poz. 1) były dokładnie
wyrównane ze wspornikami ściennymi (poz. 3).
1502518-00

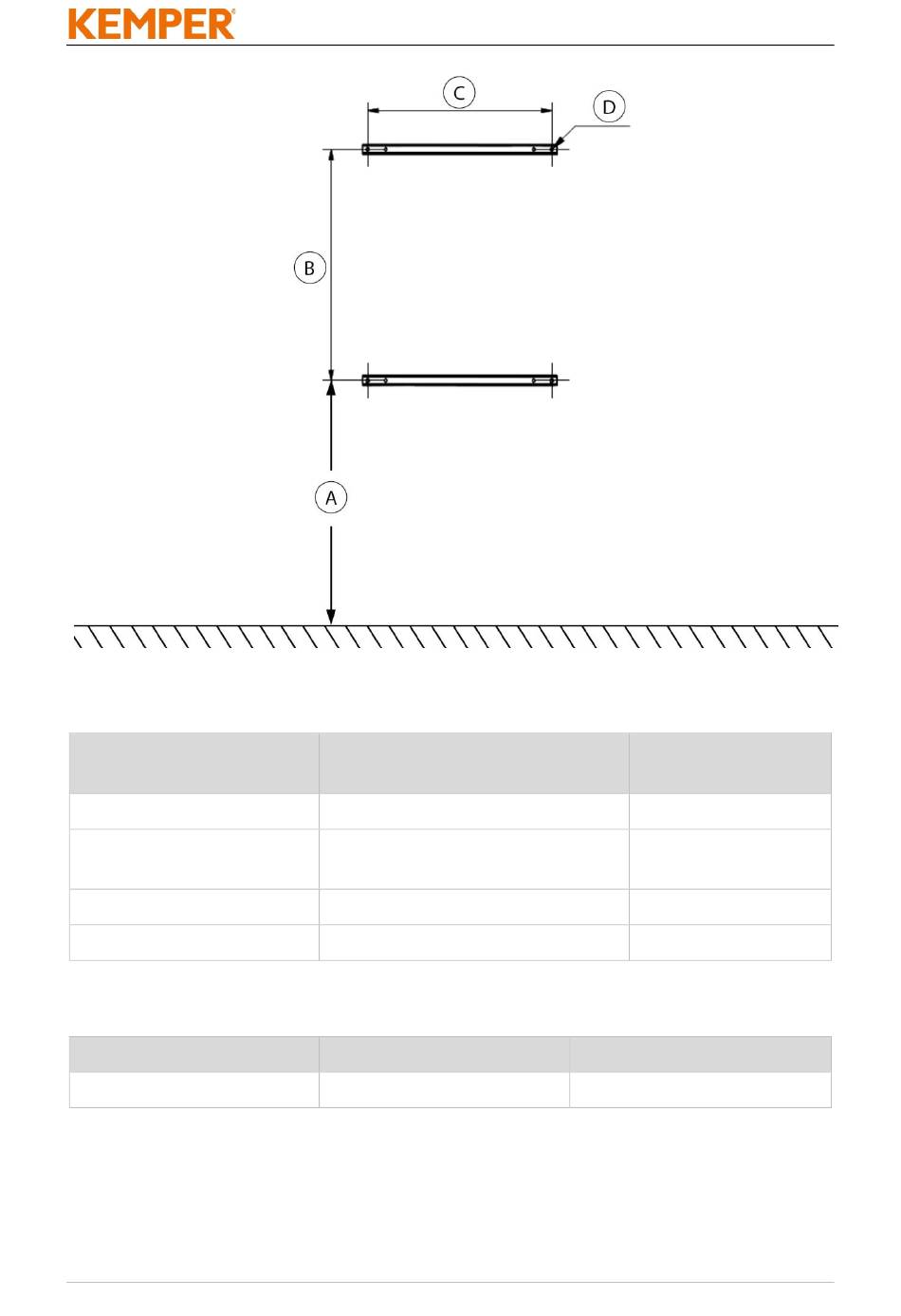

Rys. 206: Wysokość montażu + wymiary otworów
Wskazówka
Z ramieniem wysięgnika 2 +
3 m
Z ramieniem wysięgnika 4 m 3250
Z ramieniem wysięgnika 6 m 3490
Tab. 147: Wysokość montażu:
C [mm]
715
Tab. 148: Wymiary otworów
D [mm]
Ø 13
- 431 -
PL
A [mm]
2400
3000
