Configuration - Suite

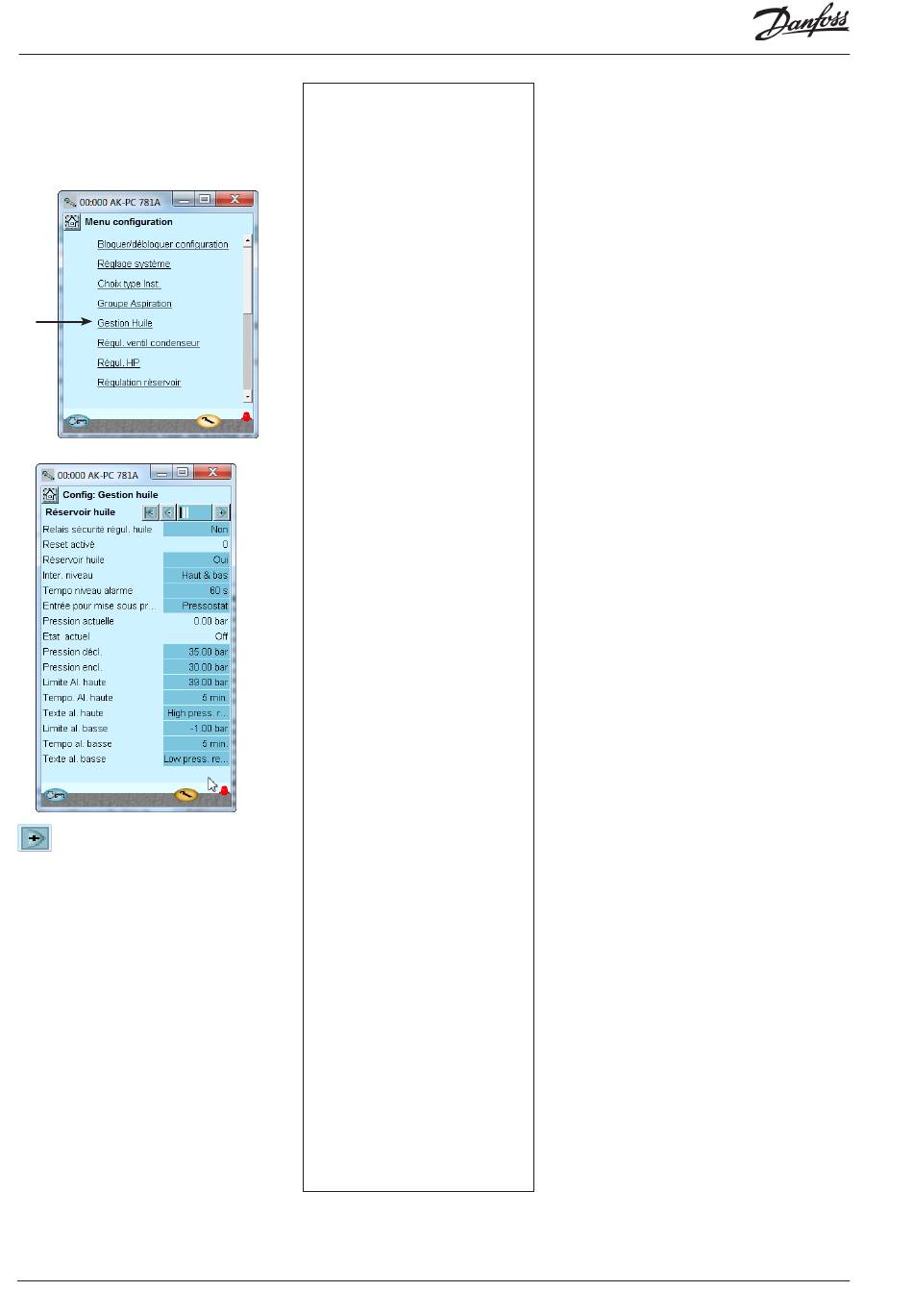

Réglage Gestion huile
1. Appel du menu de configuration
2. Choix Gestion Huile
3. Réglage circuit réfrigération
Appuyez sur le bouton + pour
passer à la page suivante.
60
Nous n'utilisons pas les relais de
sécurité dans notre exemple.
Dans cet exemple, nous voulons
contrôler le réservoir d'huile.
Cela s'effectue avec un pressostat, que
nous avons choisi ici.
Le pressostat doit être réglé comme
suit :
- Sélectionnez le transmetteur de
pression.
Lorsque la pression baisse dans le
réservoir, la vanne doit s'ouvrir.
- Réglez le niveau de pression auquel
la vanne doit s'ouvrir. Réglez à 30 bar
ici.
- Réglez le niveau de pression auquel
la vanne doit se fermer complètement
à nouveau. Réglez à 35 bar ici.
Dans l'exemple, nous avons deux
capteurs de niveau dans le réservoir,
un pour le niveau haut et un pour le
niveau bas.
Régulation de capacité RS8HE204 © Danfoss 2017-07
3
Relais sécurité régul huile
Si ce réglage est défini sur OUI, le régulateur réserve un
relais de sécurité pour chaque compresseur. La borne du
relais est raccordée en série au relais du compresseur. Le
relais peut arrêter le compresseur si un manque d'huile
est constaté lorsque le compresseur est en régulation
forcée. (Régulation forcée sur ON avec le réglage «
Manuel » ou avec l'interrupteur de permutation sur un
module d'extension.)
Danfoss recommande l'utilisation de cette fonction
pour éviter tout dommage du compresseur dû à une
négligence.
(Pour des raisons de clarté, cette fonction n'est pas utili-
sée comme exemple.)
BT sync vers MT
Sélectionnez cette option si le régulateur est sur un
contrôle en basse pression et doit être synchronisé avec
une régulation haute pression.
Utiliser l'égalisation de l'huile
(Possible uniquement avec le fonctionnement cyclique)
Temps d'intervalle
Définissez à quelle fréquence un compresseur doit
s'interrompre pendant la totalité du fonctionnement.
Temps d'égalisation
Définissez la durée de l'égalisation de l'huile (la pause).
Réservoir huile
Choisissez d'activer ou non la régulation de la pression
dans un des réservoirs d'huile.
Switch niveau (Level switch)
Définissez les capteurs de niveau souhaités (Haut, bas/
haut).
Tempo niveau alarme
Temporisation pour l'alarme de niveau
Entrée pour mise sous..
Définissez si la pression doit être contrôlée par un
pressostat ou un signal du compteur d'impulsions.
Cpt, cyc pour mise sous
(Pour le compteur d'impulsions) : valeur en pourcentage
des impulsions totales des différents compresseurs.
Pressure buildup seq.
(Pour le compteur d'impulsions) Choisissez entre :
Impulsions uniquement du circuit HP. Impulsions des
circuits HP et BP.
Pression acutelle
Valeur mesurée
Etat actuel
État du séparateur d'huile
Pression déclemnchement
Pression du réservoir à laquelle l'huile est désactivée
Pression enclenchement
Pression du réservoir à laquelle l'huile est activée
Limite Al. haute
Une alarme est émise si une pression trop haute est
enregistrée.
Tempo. Alarme haute
Temporisation de l'alarme
Texte alarme haute
Écrivez un texte d'alarme
Limite alarme basse
Une alarme est émise si une pression trop basse est
détectée.
Tempo alarme basse
Temporisation de l'alarme
Teste alarme basse
Écrivez un texte d'alarme
AK-PC 781A
