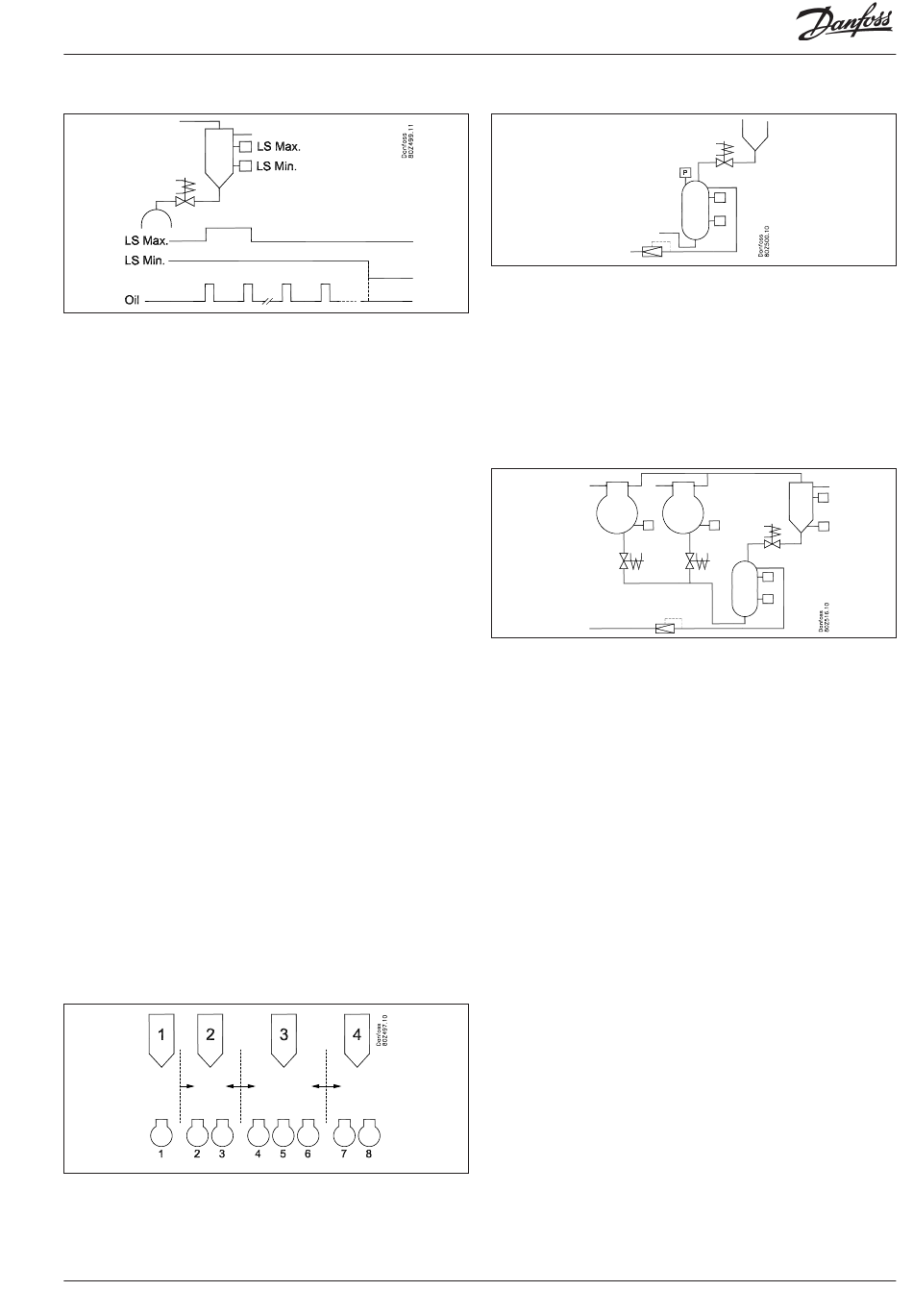

Principe de régulation de la vidange du séparateur d'huile
dans le réservoir
Le système peut ensuite être contrôlé par les signaux d'un ou
deux capteurs de niveau :
• Un capteur de niveau :
- Séquence entière. Lorsque le capteur de niveau détecte de
l'huile, l'huile est vidangée dans le réservoir selon une sé-
quence d'impulsions définie par l'utilisateur. Le système déter-
mine la longueur d'impulsion, la durée entre les impulsions et
le nombre d'impulsions.
- Au niveau. Ici, une séquence d'impulsions définie par l'utilisa-
teur démarre mais elle s'arrête dès que le niveau d'huile passe
en dessous du capteur de niveau.
• Deux capteurs de niveau :
Ici, le capteur de niveau haut démarre la séquence d'impulsions
et le capteur de niveau bas l'arrête.
Si le capteur de niveau haut détecte toujours la présence d'huile
une fois le nombre total d'impulsions terminé, une alarme est
générée concernant le niveau d'huile élevé dans le séparateur.
Si le capteur de niveau bas détecte toujours la présence d'huile
une fois le nombre total d'impulsions terminé, une alarme est
générée concernant l'huile restant dans le séparateur.
Une alarme d'erreur de signal est aussi émise si le capteur de
niveau haut détecte de l'huile alors que le capteur de niveau bas
n'en détecte pas.
Si le capteur de niveau haut ou de niveau bas est activé dans
l'intervalle de temps défini, une alarme « huile non séparée » est
émise.
Si un séparateur d'huile a été installé pour chaque compresseur,
c'est le capteur de niveau du compresseur qui détermine le pro-
cessus de vidange dans le compresseur. Le capteur de niveau du
séparateur peut être utilisé pour la surveillance.
Si des séparateurs d'huile « en partie partagés » ont été montés,
la distribution depuis le compresseur 1 et les suivants se fera
comme indiqué ci-dessous. L'ordre ne peut pas être changé mais
le nombre de compresseurs reliés aux séparateurs individuels doit
être défini.
AK-PC 781A
Régulation de capacité RS8HE104 © Danfoss 2017-07
Principe de régulation de la pression dans le réservoir
Pressostat
- En cas d'absence de différence de pression pour remplir les
compresseurs MT, l'électrovanne s'ouvre selon des impulsions
définies par l'utilisateur et la pression est prise du séparateur
d'huile. La longueur d'impulsion et la durée entre les impulsions
sont déterminées par le système et sont les mêmes que celles
définies pour le séparateur d'huile.
- Lorsque le transmetteur de pression détecte la pression néces-
saire, les impulsions sont arrêtées.
- Les limites et les textes d'alarme pour la pression maximale et
minimale respectivement peuvent être définis.
Compteur d'impulsions
Ici, le régulateur utilise un compteur d'impulsions pour déterminer
l'accumulation de pression dans le réservoir.
Base : le régulateur a compté le nombre d'impulsions définies sur
une période pour tous les compresseurs. Cette valeur est divisée
par le nombre de compresseurs.
Mesure : le régulateur enregistre le nombre d'impulsions envoyant
l'huile vers les compresseurs.
Action : lorsque le nombre mesuré d'impulsions atteint un pour-
centage de la base (réglage d'usine = 50 %), la séquence d'impul-
sions démarre depuis le séparateur vers le réservoir.
La fonction est normalement utilisée uniquement avec les com-
presseurs MT, mais elle peut aussi être utilisée dans un fonction-
nement MT+LT. Cela nécessite cependant un module d'extension
supplémentaire, AK-XM 107A, qui compte les impulsions du circuit
LT (la fonction pressostat est recommandée à la place).
Signal de niveau
Les signaux de niveaux haut et bas peuvent aussi provenir du ré-
servoir. Ces signaux sont uniquement utilisés pour la surveillance
et les alarmes.
Divers
Toutes les vannes d'huile sont fermées lorsque l'interrupteur
principal est sur arrêt.
Si vous souhaitez effectuer une injection d'huile manuelle, cela
peut être fait via la fonction Fonctionnement manuel. Ici, vous
pouvez envoyer une ou plusieurs impulsions. La longueur de
l'impulsion peut être réglée en millisecondes.
Si un compresseur se déconnecte en raison d'un manque d'huile,
il peut être reconnecté manuellement à l'installation elle-même.
Cela peut être effectué via une pression d'impulsion sur une
entrée analogue définie. Il y a un réarmement et cela s'applique à
tous les compresseurs. Après le réarmement, tous les compteurs
sont réinitialisés.
Il peut aussi être reconnecté par le biais du Service Tool représenté
sur l'image Surveillance de sécurité.
