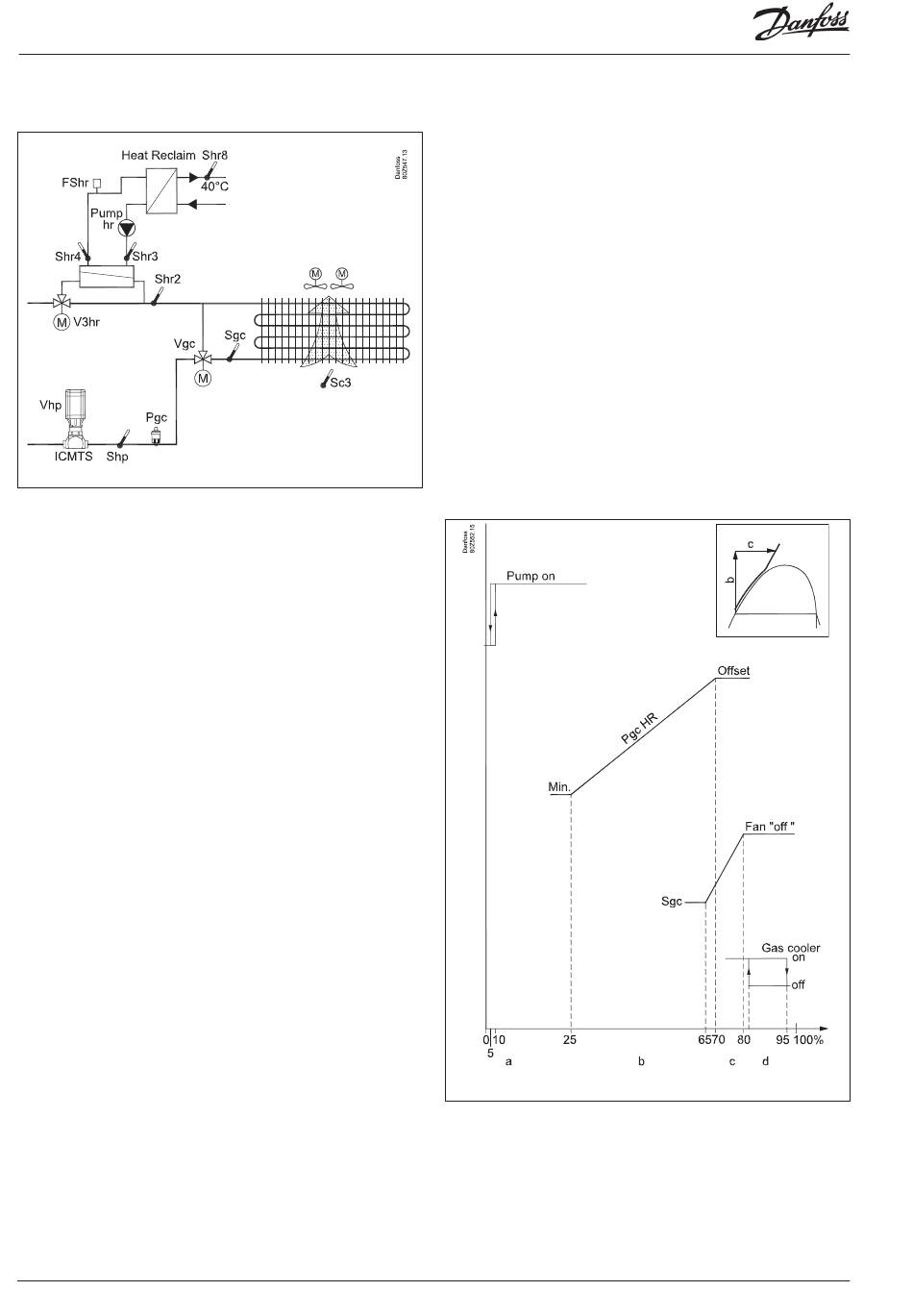

3.Décalage et régulation du refroidisseur de gaz et de la
pompe (récupération de chaleur maximale)
Référence
La régulation est effectuée à une température d'échangeur de
chaleur/de réservoir de 40 °C par exemple, cette valeur pouvant
être modifiée. Une sonde de température Shr est installée dans
le réservoir and la vitesse de la pompe est régulée de sorte que la
température soit conservée à la valeur définie.
Le régulateur ne démarre pas tant qu'un signal n'a pas été reçu de
la part du régulateur externe et que le signal n'a pas démarré la
pompe.
Si Shr8 ou Shr4 est sélectionné en tant que sonde de régulateur,
la référence peut être déplacée sur la base d'un signal 0-10 V
externe. 0 V n'entraîne aucun déplacement. 10 V entraîne un
déplacement indiqué par la valeur de consigne.
Régulation
Les éléments suivants peuvent faire office de sonde de régulation.
- Shr8
- Shr4
- Delta T par l'intermédiaire de l'échangeur de chaleur (Shr4 - Shr3)
de 4K par exemple. (Avec un régulateur Delta T, la référence ne
peut pas être déplacée à l'aide d'un signal externe.)
La pompe peut être régulée par marche/arrêt ou de manière
variable (recommande). Pour une régulation avec Shr4 ou Delta
T, elle doit être régulée de manière variable. Pendant un fonction-
nement variable, la pompe s'arrête quand la régulation demande
une capacité inférieure à la capacité de vitesse minimale sélec-
tionnée pour la pompe.
Augmentation de la pression de condensation
Le régulateur externe émet un signal compris entre 0 et 10 V
(0-5 V), que le régulateur utilise pour démarrer les fonctions sui-
vantes afin de parvenir à la récupération de chaleur maximale :
1. Un signal sur l'entrée DI destinée à la récupération de chaleur
est reçu.
2. La pression Pgc est augmentée jusqu'à Pgc HR min.
3. Le signal de tension externe est enregistré (plus la valeur est
élevée, plus le besoin de chaleur est important).
Le signal doit se situer dans une plage de tension de 0 à 10 V ou
de 0 à 5 V. Le signal est converti par le régulateur en une capacité
de 0 à 100 % et il a les conséquences suivantes.
a. Régulation de la pompe
116
Régulation de capacité RS8HE204 © Danfoss 2017-07
La pompe est mise en marche. La valve est couplée vers le
haut.
b. Augmentation de la pression
La pression est mesurée à l'aide du transmetteur de pression
Pgc et du régulateur au niveau de la vanne Vhp. Si nécessaire,
la pression est conservée à une valeur comprise entre Pgc HR
min. et Pg HR offset.
c. Régulation de ventilateur
La capacité d'un ventilateur est réduite, la température est
donc augmentée. La température est mesurée par Sgc.
Si nécessaire, la référence de température n'est pas augmen-
tée jusqu'à la valeur Max. Cond. Ref. Offset. À cette valeur, les
ventilateurs s'arrêtent complètement.
d. Bypasse du refroidisseur à gaz
La vanne V3gc by-pass le refroidisseur de gaz. La sonde Shp
enregistre maintenant la température a la place de Sgc.
(Si le régulateur a vu le refroidisseur à gaz déconnecté, une
fonction de temporisation démarre lorsque le système com-
mute de nouveau sur le fonctionnement du refroidisseur à
gaz. La fonction de temporisation laisse la régulation en mode
refroidisseur à gaz pendant 3600 secondes, jusqu'à ce qu'une
déconnexion soit de nouveau autorisée.)
L'image État de la récupération de chaleur indique l'état de la
régulation en cours.
Lorsque la pompe est en fonction-
nement, la valve V3hr se couple à
l'échangeur de chaleur.
Les valeurs des divers points de capacité peuvent être modifiées.
Il est possible de recevoir jusqu'à 5 signaux provenant de régula-
tions externes. Le régulateur utilise le signal qui nécessite la plus
grande capacité. .Le signal employé est filtré sur une période de
temps. La longueur de la période peut être réglée.
Sortie de relais
Un relais peut être réservé de sorte à s'activer lorsque le signal
reçu dépasse 9,5 V (4,75 V) pendant plus de 10 minutes.
Le relais est défini dans la fonction : « Sortie de chaleur supplé-
mentaire ».
