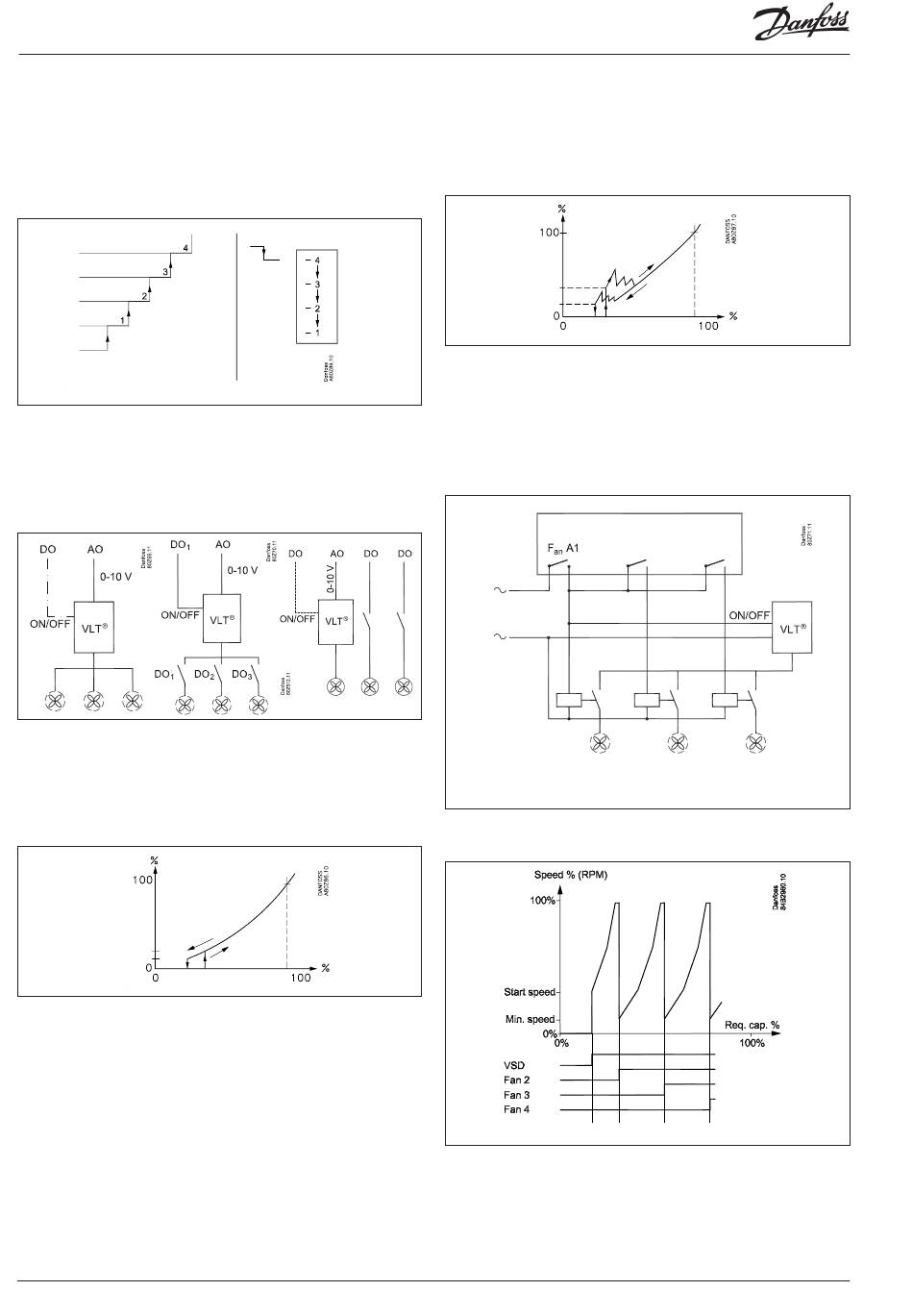

Répartition de capacité
Enclenchement /déclenchement des étages
Les enclenchements/déclenchements sont séquentiels. Le dernier
étage enclenché est déclenché en premier.

Variation de vitesse

Lorsqu'il est utilisé une sortie analogique, la vitesse des
ventilateurs peut être régulée, par exemple avec un convertisseur
de fréquence de type VLT ou un moteur EC.
Variation de vitesse commune
La tension de sortie analogique est raccordée à un variateur de
vitesse. Tous les ventilateurs sont alors régulés entre 0 et leur
capacité maximum. S'il y a besoin d'un signal tout/rien pour
que le variateur de vitesse puisse mettre les ventilateurs à l'arrêt
complet, une sortie à relais peut être définie à cette fonction.
Start
Min.
Le régulateur démarre le variateur de vitesse au moment ou le
besoin en capacité correspond à la vitesse de démarrage réglée.
Le régulateur arrête le variateur de vitesse lorsque le besoin en
capacité est inférieur à la vitesse minimum réglée.
110 Régulation de capacité RS8HE204 © Danfoss 2017-07
Variation de vitesse + enclenchement/déclenchement
d'étages
Start
Min.
Le régulateur démarre le variateur de vitesse et le ventilateur n°
1 au moment où le besoin en capacité correspond à la vitesse de
démarrage réglée.
Le régulateur enclenche les ventilateurs au fur et à mesure du
besoin en capacité croissant en adaptant ensuite la vitesse à la
nouvelle situation.
Le régulateur arrête les ventilateurs lorsque le besoin en capacité
est inférieur à la vitesse minimum réglée.
Lors de la configuration des sorties du régulateur, le sortie « FanA1 » / « FanB1 » est destiné à
enclencher et à déclencher le variateur de vitesse
Régulation de la vitesse du premier ventilateur + régulation
d'étages des autres
Le régulateur démarre le variateur de fréquence et augmente la
vitesse du premier ventilateur.
Si une puissance supérieure est nécessaire, le ventilateur suivant
se déclenche en même temps que le premier ventilateur bascule
sur la vitesse minimum. À partir de là, le premier ventilateur peut
augmenter à nouveau la vitesse, etc.
