AKC 25H1
Séquence de l'enclenchement et du déclenchement de capacité
Il y a deux définitions possibles pour cette séquence : soit fixe, soit avec une égalisation
automatique du temps de marche des compresseurs raccordés. Leur ordre est donné par les
réglages suivants :
1. Mode séquentiel (Type séqu. = 1) : L'ordre des enclenchements est généralement donné
par le numéro affecté à chaque compresseur (le compresseur défini par un numéro bas
démarre avant celui portant le numéro suivant).
L'ordre des déclenchements est, de plus, fonction du type de compresseur, à savoir :
Pour les compresseurs à un seul niveau, l'ordre suivi n'est jamais changé. Le dernier
niveau enclenché est déclenché en premier lorsque le besoin en froid décroît.
Pour les compresseurs à plusieurs étages, il y a permutation des étages à la zone
frontière entre deux compresseurs. Le dernier compresseur ne s'arrête qu'après le
déclenchement du « dernier » niveau du compresseur précédent.

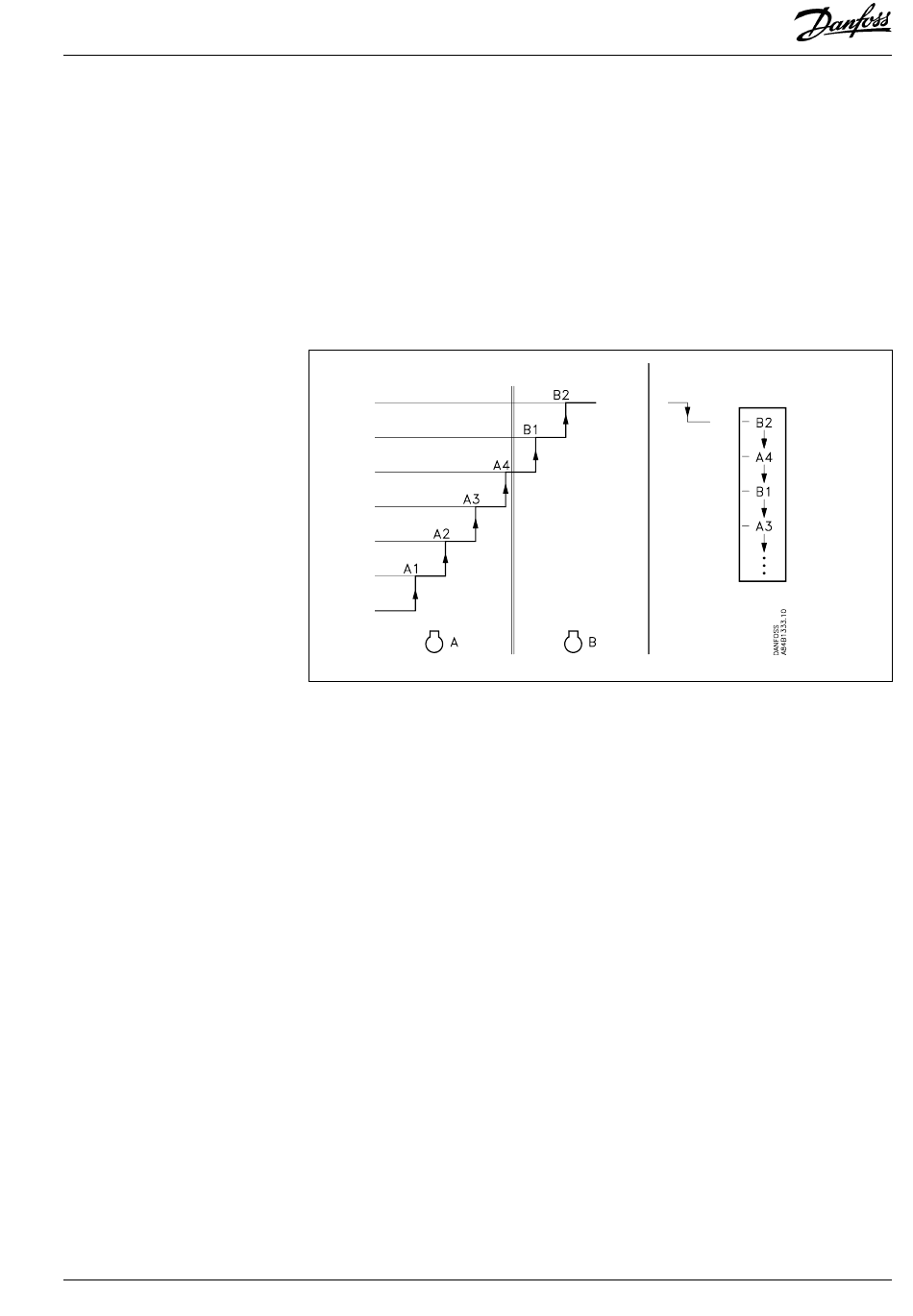

Exemple:
Enclenchement
2. Mode cyclique (Type Séqu. = 2) : Assurant l'égalisation automatique du temps de marche
des compresseurs, ce mode convient surtout aux systèmes à étages de capacité égaux.
Sans être une contrainte réelle, cette égalité est nécessaire pour assurer la précision
voulue. Ce mode est aussi applicable aux compresseurs à plusieurs étages.
- Lors des démarrages, le compresseur ayant fonctionné le moins longtemps est
enclenché en premier.
- Lors des arrêts, le compresseur ayant fonctionné le plus longtemps est déclenché en
premier.
- Pour les compresseurs à plusieurs étages, il n'y a pas de permutation des étages comme
pour le mode séquentiel.
Régul. Capacité Compresseur
Signal de l'automatisme de sécurité du compresseur
Le régulateur doit recevoir un signal donnant l'état du circuit de sécurité de chaque
compresseur. Pris directement du circuit de sécurité, ce signal est connecté à une entrée DI
de 230 V c.a.).
(Le circuit de sécurité doit arrêter le compresseur sans faire appel à l'AKC 25H1.)
En cas de coupure du circuit de sécurité, le régulateur déclenche tous les relais de sortie du
compresseur en cause en émettant une alarme. La régulation se poursuit pour les autres
compresseurs. (L'ouverture de l'entrée DI déclenche les sorties.)
Selon la définition, le signal provient d'un compresseur et le numéro de celui-ci est affiché.
Configuration Entrée
On définit la temporisation de l'alarme. Elle va du moment du déclenchement jusqu'à
l'enregistrement de l'alarme.
Configuration Entrée
Description fonctionnelle RC.1J.Z4.04 © Danfoss 09/1999
Réglages Régul. Compresseur
Entrée Alarme No. 1..9
Type DI( ) = 1(1=compresseur)
Id.Al.DI( )
Entrée Alarme No. 1..9
Tempo.DI( ) ___
Déclenchement
1 / 2
Type Séqu.
___ (nº du compresseur)
7
