8

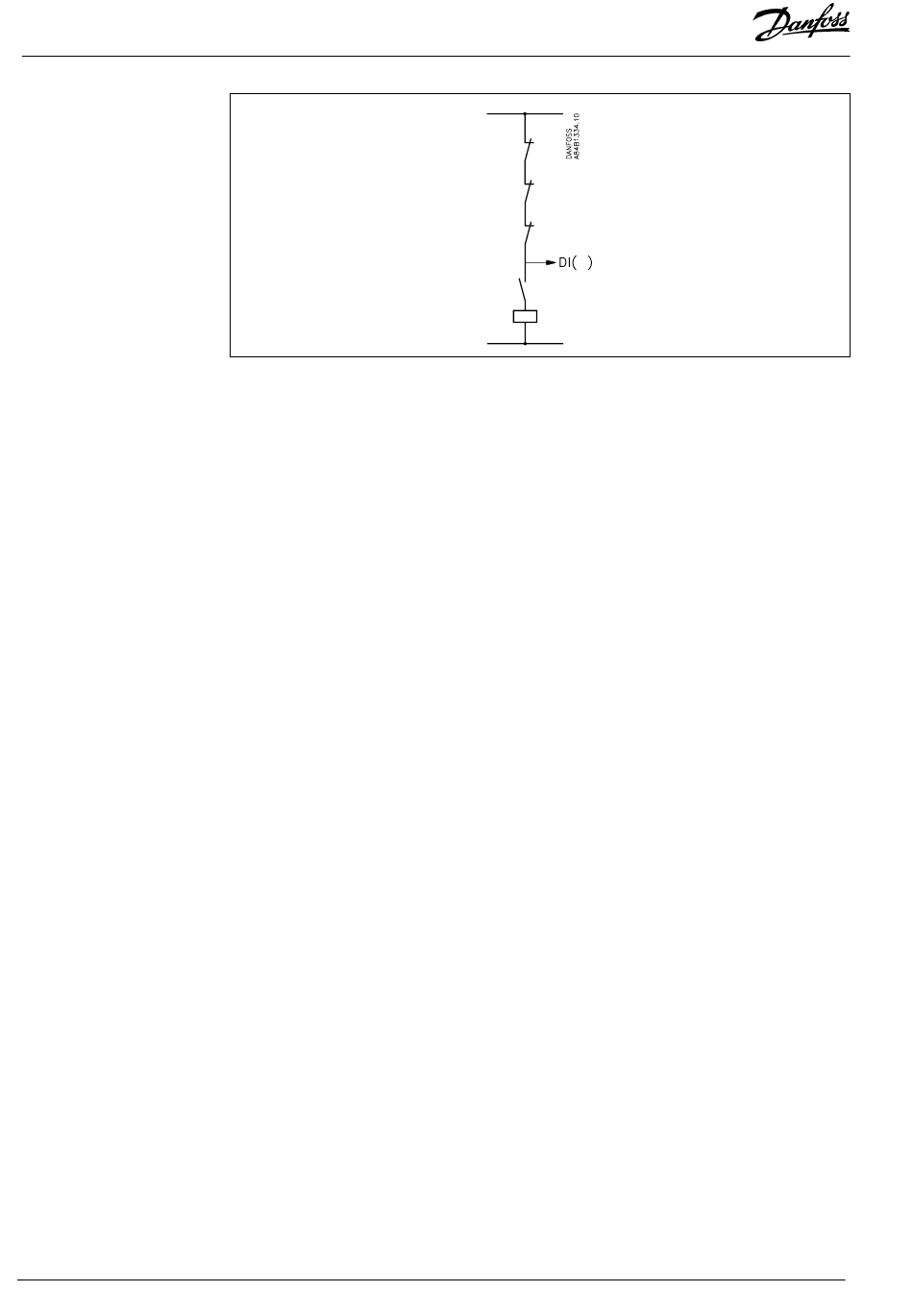

Le message d'alarme en cas de défaillance dans le circuit de sécurité devient plus précis
après installation d'un module d'alarme AKC 22H. Voir le chapitre «Contrôles».
Compteur horaire
Le temps de fonctionnement du moteur du compresseur est enregistré en continu. Le
compteur permet l'affichage des heures de fonctionnement depuis la dernière mise à zéro et
du nombre de démarrages pendant les dernières 24 heures. La mise à zéro est expliquée ci-
après.
Etat Compresseur
Etat Compresseur
Toutes les sorties de relais sont surveillées par un compteur. Le temps de marche est ici
enregistré quel que soit l'appareil raccordé à la sortie. L'enregistrement peut être visualisé et
remis à zéro.
Configuration Sorties
La capacité du compteur est de 0 à 30 000 heures.
Capteur de température
L'entrée S6 du régulateur est destinée au contrôle de la température. Ce signal n'a aucune
influence sur les différentes régulations. Cette entrée est toutefois utilisée pour le signal de
nuit lorsque la régulation doit commuter entre deux pressions d'aspiration (si l'entrée est
court-circuitée, la pression d'aspiration augmente).
Si cette entrée doit fournir des données pour l'enregistrement, elle ne peut servir d'entrée au
signal de commutation entre deux pressions d'aspiration.
La visualisation de la température est effectuée via la fonction de service.
Fonction De Service
Commande forcée de la capacité de compresseur
On peut établir une commande forcée de la capacité permettant d'ignorer la régulation et la
fonction de sécurité normales. La capacité est alors réglée en pourcentage de la capacité de
régulation.
Régul. Capacité Compresseur Réglages Régul Compresseur Cap.Man. OFF/ON
Régulation de compresseur sans régulation de condenseur
Le régulateur assure habituellement la commande simultanée de compresseurs et de
condenseurs. Si on l'utilise uniquement avec des compresseurs, un manque de signal sur
l'entrée du transmetteur de pression, Pc, donnera un signal d'alarme. Pour éviter ceci, on
amène un signal du transmetteur de pression P0. Raccorder les bornes 72 et 76 ("s" à "s").
Régler ensuite la fonction de surveillance de Pcmax à la valeur maximale.
Description fonctionnelle RC.1J.Z4.04 © Danfoss 09/1999
Compresseur No.( )
Compresseur No.( )
Sortie Relais No.( )
Mesures Des Entrées
Dur.Font.( )
Encl/24h ( )
Temps DO( ) h
S6 ° C
Cap.Man. % ___
AKC 25H1
