Montage et câblage - Suite

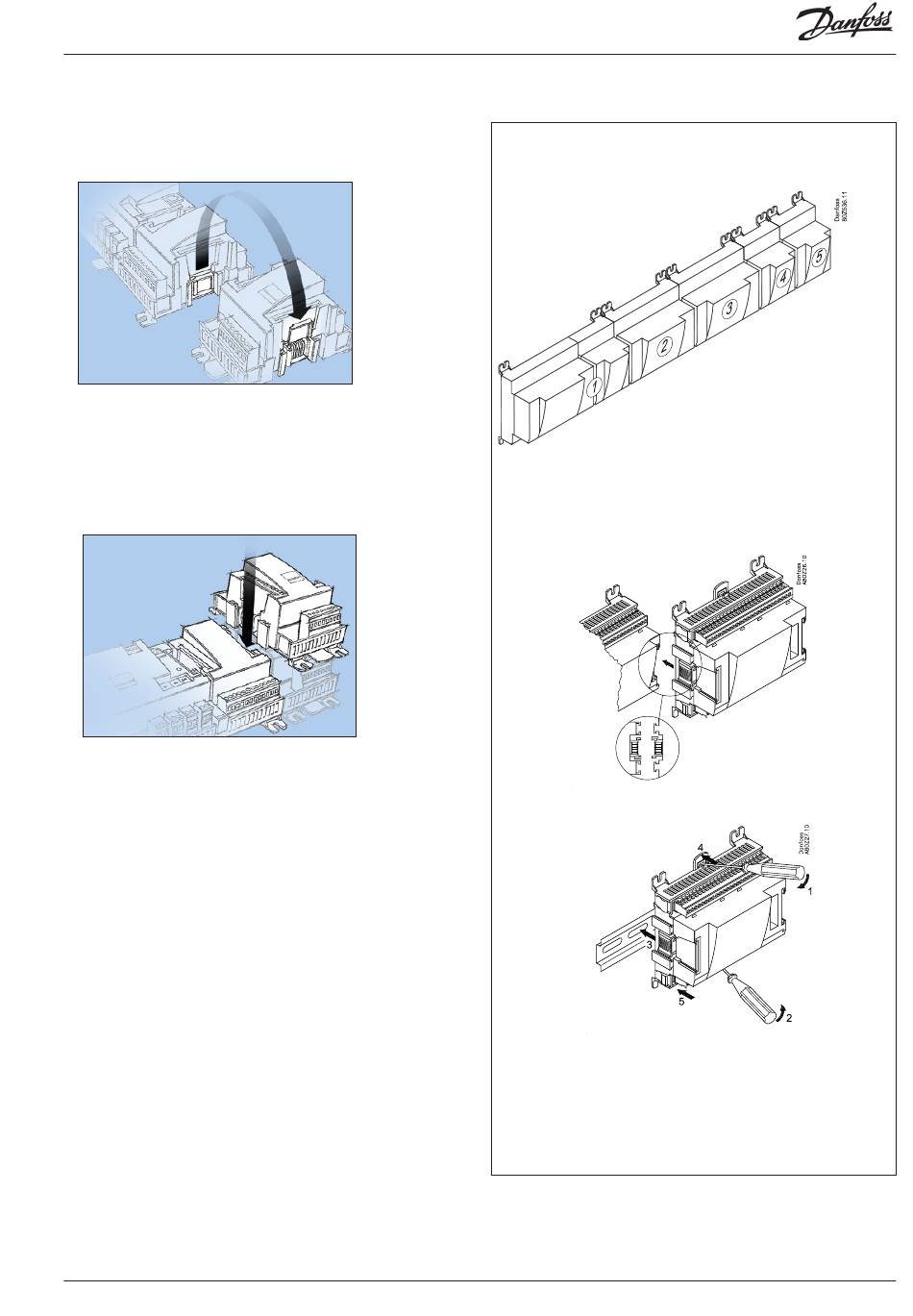

Montage d'un module E/S sur le module
de base
1. Pour déplacer le capuchon protecteur
Enlevez le capuchon du connecteur situé à droite du module
de base.
Placez le capuchon sur le connecteur à droite du module E/S
qui sera monté tout à fait à droite sur l'ensemble AK.

2. Connectez le module E/S sur le module de base

Pour cela, le module de base doit être hors tension.
AK-PC 781A Régulation de capacité RS8HE104 © Danfoss 2017-07
Dans notre exemple, quatre modules d'extension doivent être montés
sur le module de base. Nous avons choisi de monter le module avec
relais direct sur le module de base alors le module suivant. L'ordre est le
suivant :
Tous les réglages suivants concernant les quatre modules d'extension
sont déterminés par cet ordre.
Quand les deux clips du rail DIN sont en position ouverte, le module
peut s'intercaler sur le rail DIN, quelle que soit la série du module.
Le démontage se déroule de la même façon, les deux clips en position
ouverte.
