• Shp (sonde de température, si le fluide frigorigène peut être acheminé
hors du refroidisseur de gaz)
Transmetteurs de pression
• P0 Pression d'aspiration
Il faut toujours l'utiliser pour la régulation de compresseurs. (protection
antigel).
• Pctrl (pression de régulation pour cascade)
Ne doit être utilisé que si le capteur de la régulation du compresseur est
réglé sur Pctrl (cascade)
• Pc pression de condensation
Doit toujours être utilisé en cas de régulation du compresseur ou du
condenseur.
• Prec (pression du réservoir d'huile). Doit être utilisée pour la régulation
de la pression du réservoir.
• Pgc Pression du refroidisseur de gaz. Doit être utilisée pour un fonction-
nement transcritique au CO2.
• Prec. CO2 Relevé de pression dans le réservoir de CO2. Doit être utilisé
pour un fonctionnement transcritique au CO2.
• Paux (1-5)
On peut raccorder jusqu'à 5 transmetteurs de pression supplémentaires
pour la surveillance et la collecte de données.
Ces capteurs peuvent être utilisés pour les fonctions de pressostat
générales.
Un transmetteur de pression AKS 32, AKS 32R ou MBS 8250 peut fournir
un signal pour cinq régulateurs.
Signal de tension
• Ext. Ref
Sont utilisés si un signal de surcharge de référence est reçu de la part
d'une autre commande.
• Entrées de tension (1-5)
On peut raccorder jusqu'à 5 signaux de tension pour la surveillance
et la collecte de données. Ces signaux sont utilisés pour des fonctions
d'entrées de tension générales.
Entrées tout/rien
Fonction de contact (entrée analogique) ou
Signal de tension (Module d'extension)
• Entrée de sécurité commune à tous les compresseurs (ex. pressostat HP/
LP commun)
• Jusqu'à 6 signaux à partir du circuit de sécurité de chaque compresseur
• Signal de déblocage du compresseur sur le régulateur basse pression en
cascade
• Signal choix de compresseur sur le régulateur haute pression en cascade
• Signal en provenance du circuit de sécurité des ventilateurs

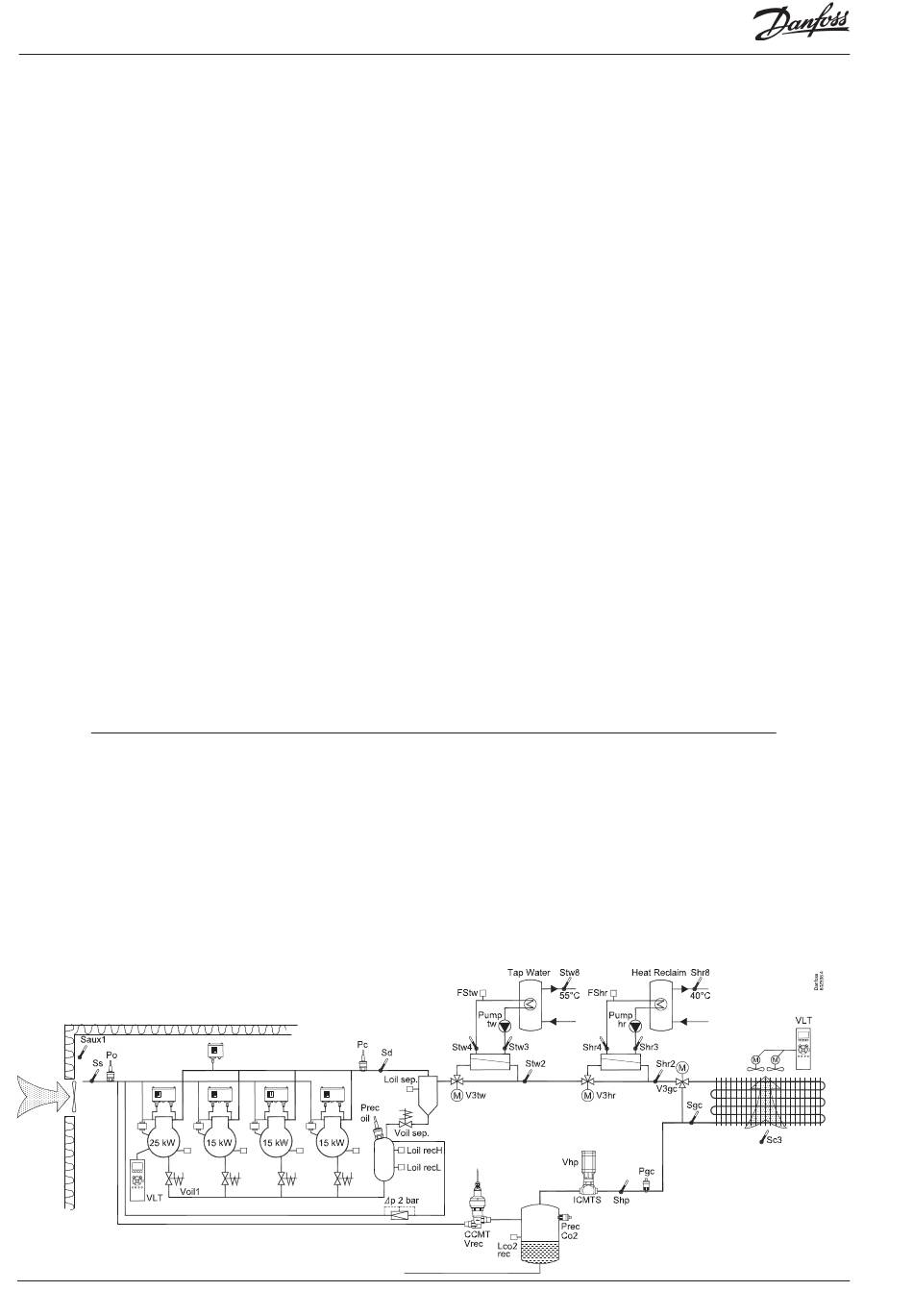

Exemple:
Groupe de compresseurs:
• MT circuits
• Réfrigérant CO2 (R744)
• 4 compresseurs avec "best fit". Une vitesse contrôlée
• Contrôle de sécurité de chaque compresseur
• Contrôle commun de la haute pression
• Réglage P0 15°C, décalage nocturne de 5 K
• Gestion de l'huile de chaque compresseur
• Réinitialisation des impulsions pour le compresseur
arrêté (manque d'huile)
Régulations haute pression :
• Récupération de chaleur pour l'eau chaude sanitaire
• Récupération de chaleur pour le circuit de chauffage
• Refroidisseur de gaz
• Ventilateurs, vitesse régulée
• Régulation Pc en fonction de la sonde de température
Sc3 et Sgc)
Bouteille:
• Contrôle du CO2 niveau de liquide
• Contrôle de la pression dans le réservoir d'huile
34
• Régulation de la température du réservoir d'eau chaude
sanitaire, 55°C
• Régulation de la température du réservoir du circuit de
chauffage, 40°C
Ventilateur dans le carter du compresseur:
• Commande thermostatique du ventilateur carter du
compresseur
Sécurités :
• Contrôle de P0, Pc, Sd et de la surchauffe dans la conduite
d'aspiration
• P0 max = -5°C, P0 min = -35°C
• Pc max = 50 °C
• Sd max = 120°C
• SH min = 5 °C, SH max = 35 °C
• Surveillance des niveaux bas et haut dans le réservoir
d'huile
Autres :
• Arrêt du compresseur externe utilisé
Régulation de capacité RS8HE204 © Danfoss 2017-07
• Signal éventuel du circuit de sécurité du variateur de vitesse
• Marche/arrêt externe de la régulation
• Signal jour/nuit (augmentation/abaissement de la référence de pression
d'aspiration) Cette fonction sera inutilisée si la fonction « Optimisation
P0 » est utilisée.
• Entrées d'alarme DI (1-10)
On peut raccorder jusqu'à 10 signaux on/off supplémentaires pour la
surveillance d'alarme générale et la collecte de données.
• Capteur de débit pour la récupération de chaleur
• Contacts de niveau
Sorties tout/rien
Sorties de relais
• Compresseurs
• Etagés
• Moteur de ventilateur
• Fonction marche arrêt des postes (signal vers les postes de froids
d'évaporateurs : un par groupe d'aspiration)
• Démarrage/arrêt de l'injection dans l'échangeur de chaleur
• Déblocage du compresseur, signal de sortie du régulateur haute pression
en cascade
• Choix de compresseur, signal de sortie du régulateur basse pression en
cascade
• Démarrage/arrêt de l'injection dans le conduit d'aspiration
• Démarrage/arrêt de vannes 3 voies à récupération de chaleur
• Signal tout/rien vers la marche/arrêt d'une variation de vitesse
• Relais d'alarme. Je suis vivant
• Signaux on/off des thermostats généraux (1-5), pressostats (1-5) ou fonc-
tions d'entrées de tension (1-5).
• Vannes d'huile
• Relais de sécurité pour désactivation des compresseurs en l'absence
d'huile
Sorties relais statique
Les sorties relais statique du Module régulateur conviennent aux mêmes
fonctions que pour les « Sorties de relais » (voir plus haut).
(La sortie sera toujours ouverte si l'alimentation en tension du régulateur
fait défaut.)
Sortie analogique
• Commande de la vitesse des ventilateurs du condenseur
• Commande de la vitesse des compresseurs
• Régulation de la vitesse des pompes pour la récupération de chaleur
• Signal de commande de vanne haute pression de CO2. (éventuellement
signal de commande pas-à-pas)
• Signal de commande pas-à-pas pour vanne de dérivation de gaz chaud
Pour l'exemple actuel, nous utilisons les modules suivants:
• AK-PC 781A régulateur
• AK-XM 205A module d'entrée et de sortie
• AK-XM 208C module de sortie du moteur pas-à-pas
• AK-XM 102B module digital entrée
• AK-XM 103B module d'entrée et de sortie analogique
• AK-OB 110 module de sortie analogique
AK-PC 781A
