Configuration - Suite

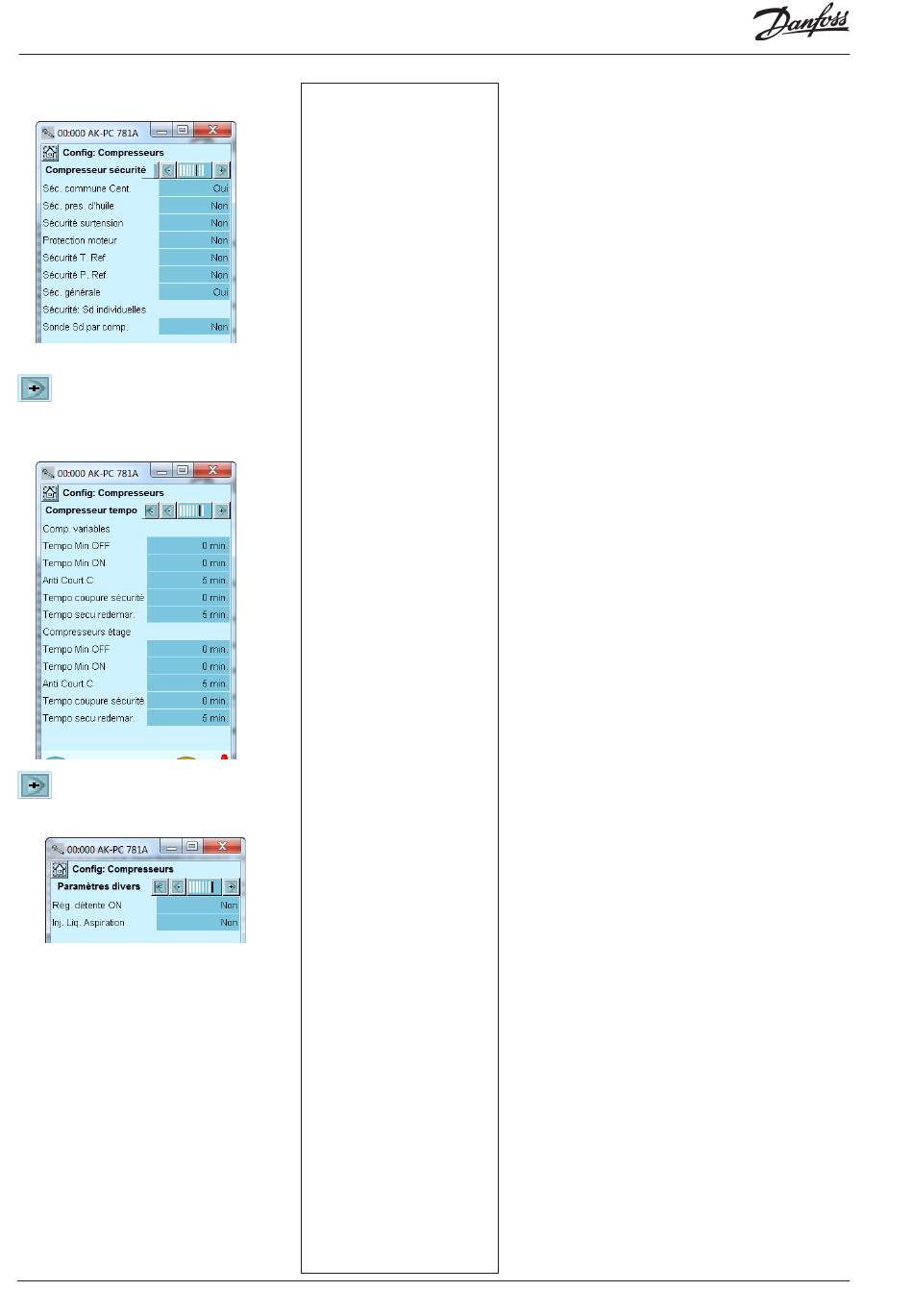

8. Réglage de la surveillance des
compresseurs
Appuyez sur le bouton + pour
passer à la page suivante.
9. Réglez les temps de marche des
compresseurs
Appuyez sur le bouton + pour
passer à la page suivante.
10. Réglez diverses fonctions
58
Dans l'exemple actuel, nous
avons choisi les réglages suivants:
- La protection commune
qui s'applique à tous les
compresseurs.
- La protection générale
qui s'applique à chaque
compresseur pris à part.
(On aurait pu choisir les autres si
une protection spécifique pour
chaque compresseur était exigée.)
Réglage du temps de
déclenchement (OFF) minimum
du relais de compresseur.
Réglage du temps
d'enclenchement (ON) minimum
du relais de compresseur.
Réglage de la fréquence des
démarrages du compresseur.
Ces réglages ne s'appliquent qu'au
relais jouant sur le moteur du
compresseur. Ils ne s'appliquent
pas aux étages.
En cas de chevauchement des
restrictions, le régulateur choisit
la plus longue.
Notre exemple n'utilise pas ces
fonctions.
Régulation de capacité RS8HE204 © Danfoss 2017-07
Réduit les variations de la référence Po.
Filtre Pc
Réduit les variations de la référence Pc.
Durée dém. Initale (15 – 900 s)
Temps après démarrage, où la capacité est limitée au premier étage
Méthode de régulation de capacité
Choisissez si un ou deux compresseurs avec vannes de régulation
de capacité peuvent fonctionner, à capacité réduite, simultanément.
AO Filtre
Changements d'absorbeur à la sortie analogique
AO Limite max
Limite la tension sur la sortie analogique.
5 - Compresseurs
Est ici définie la distribution de capacité des compresseurs.
Le réglage de capacité est également destiné aux réglages de « l'utili-
sation du compresseur » et « le schéma d'enclenchement ».
Cap. nominale (0,0 – 1000,0 m
3
/h)
Réglez la capacité nominale du compresseur.
Les compresseurs à vitesse variable doivent avoir réglé la valeur nomi-
nale par la fréquence du réseau (50/60 Hz).
Régulations de capacité
Plusieurs vannes de régulation de capacité pour chaque compresseur
(0 - 3)
6 – Répartition de la capacité
Le réglage dépend de la combinaison de compresseurs et du schéma
d'enclenchement.
Etage principal
Réglez la capacité nominale de l'étage principal (se règle en pourcen-
tage de la capacité nominale du compresseur en question).
%.
Régulation de capacité
Affichage de la capacité de chaque régulation de capacité 0 – 100 %
7 - Sécurité
Capacité d'urgence de jour
Capacité enclenchée souhaitée en régime de jour en cas d'urgence à
la suite d'une erreur au niveau du capteur de pression d'aspiration /
capteur de température de fluide
Capacité d'urgence de nuit
Capacité enclenchée souhaitée en régime de nuit en cas d'urgence à
la suite d'une erreur au niveau du capteur de pression d'aspiration /
capteur de température de fluide
Limitation Sd maximum
Valeur maximale pour la température de refoulement
A 10 K sous la limite, la puissance enclenchée diminue et toute la
capacité du condenseur s'enclenche.
Si la limite est dépassée, toute puissance enclenchée est arrêtée.
Limite Pc maximum
Valeur maximale pour la pression de condenseur en °C.
A 3 K sous la limite, toute la capacité du condenseur s'enclenche et la
puissance enclenchée du compresseur diminue.
Si la limite est dépassée, toute la capacité du compresseur s'arrête.
Tc limite max
Valeur limite donnée en °C.
Tempo Pc Max
Temporisation pour l'alarme Pc max.
Limite T0 minimum
Valeur minimum pour la pression d'aspiration en °C.
Sous cette limite, toute la puissance enclenchée est arrêtée.
Alarme T0 maximum
Limite d'alarme pour une pression d'aspiration élevée P0.
Temporisation T0 maximum
Temporisation avant alarme pour une pression élevée P0.
Temps de redémarrage de sécurité
Temporisation commune avant redémarrage des compresseurs.
(Vaut pour les fonctions "Sd max limit", "Pc max limit" et "P0 min
limit").
Alarme SH minimum
Limite d'alarme pour la surchauffe minimum d'aspiration.
Alarme SH maximum
Limite d'alarme pour la surchauffe maximum d'aspiration.
Temporisation de l'alarme SH
Temporisation avant alarme pour surchauffe min./max. d'aspiration.
Coupure Sd temp.
Définir la température de désactivation souhaitée.
8 – Sécurité du compresseur
Protection commune
Choisissez si une entrée de sécurité supérieure commune à tous les
compresseurs est souhaitée. Quand l'alarme s'active, tous les com-
presseurs s'arrêtent.
Protection pression d'huile et autres
L'on définit ici si une telle protection doit être appliquée.
Si "Général", il s'agit d'un signal provenant de chacun des compres-
seurs.
Sécurité Sd individuell
Indiquez si une mesure Sd doit être réalisée pour chaque compresseur.
Temp. max refoul.
Température de déclenchement.
0 - 100
