Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD

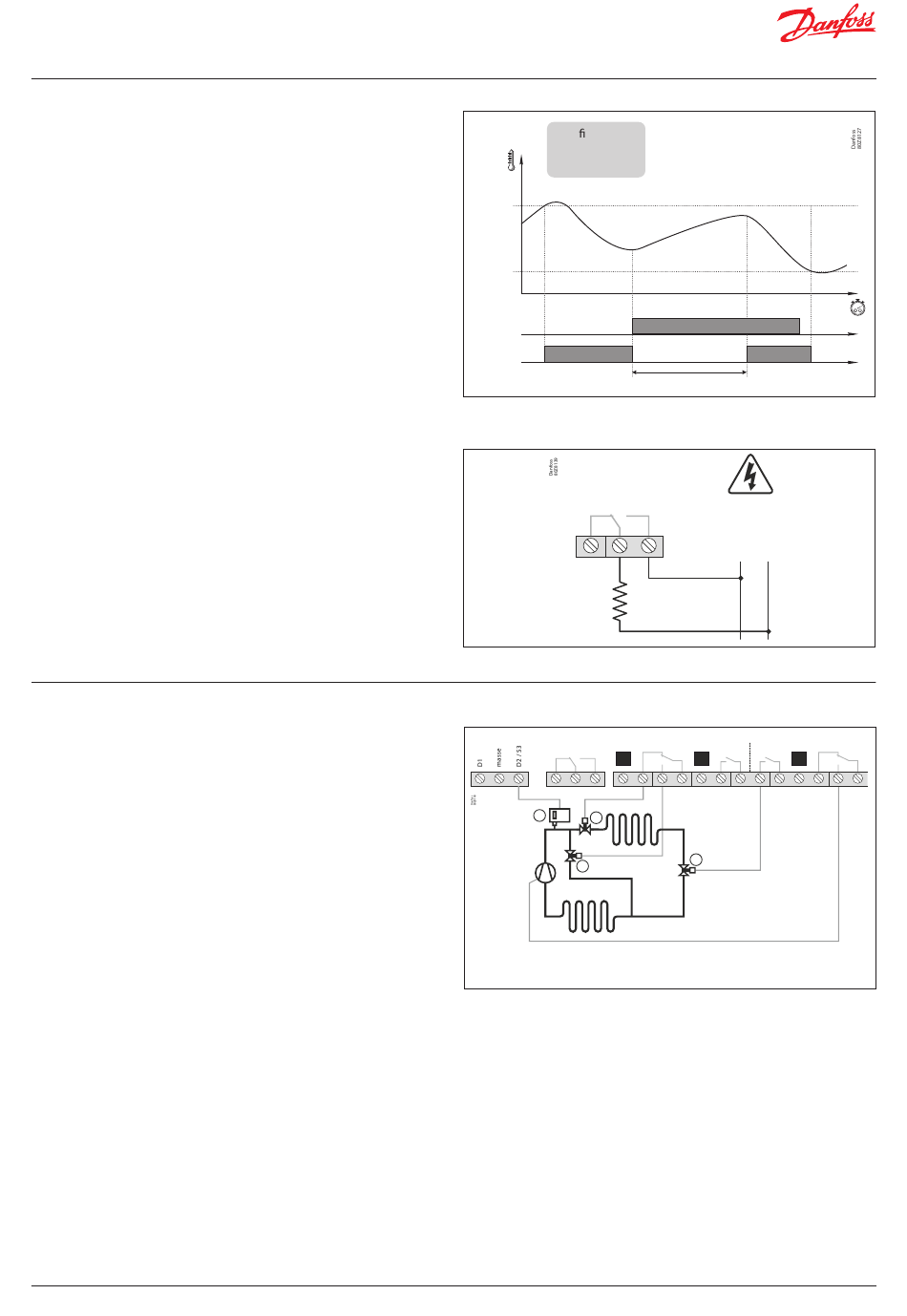

9.2 Gestion des portes
Pour la gestion des portes, l'une des entrées numériques doit être
configurée comme « Door contact » (contact de porte, I10 ou I20=1).
Mode de fonctionnement standard (CE=0)
La gestion des portes permet de réguler le fonctionnement de
l'installation en cas d'ouverture de la porte de la chambre froide
avec les paramètres C22 et C23.
Le paramètre C22 indique si le refroidissement doit être interrompu
en cas d'ouverture de la porte. Si C22=1, lorsque la porte s'ouvre, les
ventilateurs s'arrêtent et l'électrovanne se ferme après 15 secondes
(relais REFR).
Le paramètre C23 définit la durée maximum, en minutes, pendant
laquelle l'installation peut rester sans refroidissement lorsque la porte
est ouverte. Si C23=0, le refroidissement ne se produit pas lorsque
la porte est ouverte.
Mode de fonctionnement ADAPTIVE (CE=1)
Si le mode ADAPTIVE est actif, les ventilateurs s'arrêtent ou ne
s'arrêtent pas à l'ouverture de la porte, en fonction du paramètre C22.
Si la porte n'est pas fermée et que le délai fixé par le paramètre C24 est
écoulé, la production de froid s'arrête et ne reprend qu'une fois le délai
fixé par le paramètre C23 écoulé.
Si, lors de l'ouverture de la porte, il n'a pas de production de froid n'est
pas produit, seul le paramètre C23 est pris en compte.
Gestion de la résistance du cadre de porte
Si le seuil est inférieur ou égal à -4 °C et si le relais AUX 2 est paramétré
comme « résistance du cadre de porte » (010= 4), la résistance s'active
(relais activé) lorsque la température de la chambre froide descend
en dessous de -3 °C et se désactive (relais désactivé) lorsque
la température est inférieure à 0 °C.
9.3 Dégivrage
Types de dégivrage
Il existe 3 types de dégivrage possibles, en fonction de l'option
sélectionnée dans l'assistant (Inl) :
Électrique (InI=1, 2 et 3) (d7=0)
Le dégivrage est assuré par des résistances électriques qui alimentent
l'évaporateur en chaleur. Le fonctionnement du ventilateur dépend
du paramètre F3 ; le compresseur et l'électrovanne s'arrêtent.
Par air (InI=4, 5 et 6) (d7=1)
Généralement utilisé dans les chambres froides positives (> 3 °C), car
la température intérieure de la chambre froide est suffisante pour
faire fondre le givre de l'évaporateur. Par défaut, les ventilateurs sont
enclenchés afin que l'air puisse circuler dans l'évaporateur ; pour les
arrêter, régler le paramètre F3 sur 0. Le compresseur et l'électrovanne
s'arrêtent.
Gaz chauds (InI=7 et 8) (d7=2)
Le gaz chaud du refoulement du compresseur est utilisé pour faire
fondre le givre de l'évaporateur et, à cette fin, deux vannes sont
nécessaires : une à l'entrée du condenseur (A) (relais SSV) et une
autre entre la sortie du compresseur et l'entrée de l'évaporateur (B)
(relais DÉG).
Pendant le procédé, l'électrovanne de liquide (C) et la vanne
d'admission du condenseur se ferment et la vanne d'admission de
l'évaporateur s'ouvre, forçant les gaz chauds à passer à travers cette
dernière et faisant fondre le givre.
12 | BC419723137674fr-000101
Con guration :
C22: 1
S1
C23:
5
SP+C1
SP
La porte
MARCHE
REFR.
AUX 2
NF C
Résistance
du cadre
de porte
NUM. IN
AUX 2
NF
C
NO
COND.
D
A
B
ÉVAP.
En option, un pressostat haute pression (D) peut être ajouté pour
réguler l'électrovanne (entrée numérique D2, l20=9) pendant le
processus de dégivrage à l'aide de gaz chauds. Si la pression diminue,
l'électrovanne s'ouvre pour laisser entrer le fluide dans la cuve ; lors
de la nouvelle augmentation de la pression, l'électrovanne se ferme.
Ouvert
MARCHE
C23
NO
100 – 240 V~
50/60 Hz
N
L
DÉG
VENTILATEUR
RÉFR.
NF
NO
C
NO
C
NO
C
C
© Danfoss | Climate Solutions | 2022.10
AUX 1
NF
NO
C
