Régulation Du Froid - Danfoss AK-RC 305W-SD Manuel

Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD

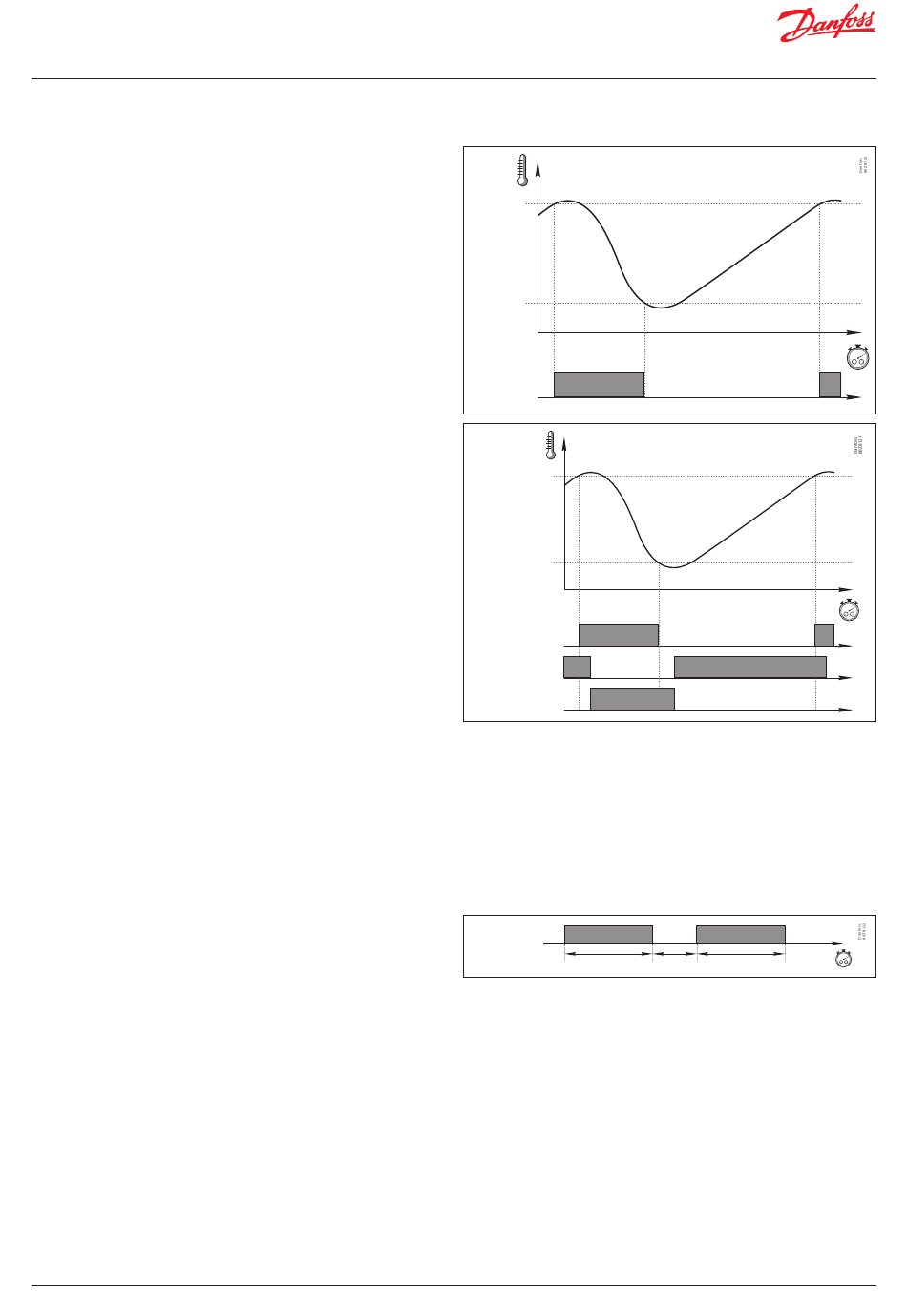

9.1 Régulation du froid
Commande d'électrovanne (relais REFR)
La production de froid est régulée par l'ouverture et la fermeture
de l'électrovanne.
Lorsque la température dans la sonde S1 atteint la valeur de consigne
(SP) plus le différentiel de la sonde (C1), l'électrovanne s'ouvre et fait
chuter la température. Une fois la valeur de consigne (SP) atteinte,
l'électrovanne se ferme.
Régulation du compresseur (Relais AUX 1)
Avec Pump Down (Inl : 2, 5, 7)
Nécessite le raccordement d'un pressostat basse pression
sur l'entrée numérique 1.
Lorsque la température dans la sonde S1 atteint la valeur de consigne
(SP) augmentée du différentiel de la sonde (C1), l'électrovanne s'ouvre,
ce qui entraîne une augmentation de la pression dans l'évaporateur
et, par conséquent, la désactivation du pressostat basse pression
et le démarrage du compresseur.
Une fois la valeur de consigne (SP) atteinte, l'électrovanne se ferme, ce
qui entraîne une baisse de la pression dans l'évaporateur, déclenchant
le pressostat basse pression et arrêtant le compresseur.
Pour plus de détails sur le processus, cf. page 10.
Sans Pump Down (Inl : 3, 6, 8)
Le compresseur fonctionne en même temps que l'électrovanne, se
mettant en marche lorsque celle-ci s'ouvre et s'arrêtant lorsqu'elle
se ferme.
Fonctionnement en cas de défaillance de la sonde S1
Si la sonde S1 tombe en panne (défaillance, déconnexion, etc.),
le fonctionnement du compresseur dépend du paramètre C6
avec l'une des 3 options disponibles :
C6=0 : le compresseur s'arrête jusqu'à ce que la sonde S1
recommence à fonctionner normalement.
C6=1 : le compresseur est démarré jusqu'à ce que la sonde S1
recommence à fonctionner normalement.
C6=2 : le compresseur fonctionne conformément au fonctionnement
moyen au cours des 24 heures précédant la défaillance, en tenant
compte du nombre de démarrages et d'arrêts et du temps moyen
dans chaque état (arrêt-démarrage). Si 24 heures ne se sont pas
écoulées sans erreur de capteur, l'appareil passe en mode C6=3.
C6=3 : le compresseur fonctionne conformément aux durées
programmées en C7 (MARCHE) et C8 (ARRÊT).
© Danfoss | Climate Solutions | 2022.10
S1
SP+C1
SP
MARCHE
Électrovanne
S1
SP+C1
SP
Électrovanne
MARCHE
Pressostat
basse
pression
MARCHE
Compresseur
MARCHE
Compresseur
C7
MARCHE
MARCHE
C8 C7
BC419723137674fr-000101 | 9
