Il est obligatoire d'installer le poêle éloigné des murs et/ou meubles, avec un écart minimum de 200 mm aux côtes, de 200 mm
derrière, afin de permettre un refroidissement efficace de l'appareil et une bonne distribution de la chaleur dans l'ambiance (voir
Fig. 35).
Si les murs sont en matériel inflammable, contrôler les distances de sécurité (voir Fig. 35).
Contrôler qu'à la puissance maximale la température des murs ne dépasse pas les 80°C. S'il est nécessaire procéder à l'installation
sur les murs intéressés d'une plaque résistante au feu.
En certains pays même les murs portants de maçonnerie sont considérés comme des murs inflammables.
5.4

RETRAIT/MONTAGE DE LA PORTE DU FOYER

RETRAIT DE LA PORTE
Pour certaines interventions (par exemple : montage des flancs et nettoyage), il faut retirer la porte du foyer.
Pour retirer la porte, procéder de la manière suivante :
• Ouvrir la porte.
• À l'aide d'un tournevis, tourner le levier dans la direction de la flèche (voir Fig. 36).
• Lever la porte de façon à ce que les goujons de la porte sortent de l'étrier sur la structure (voir Fig. 37).
• Poser la porte dans un lieu sûr jusqu'à la prochaine utilisation.

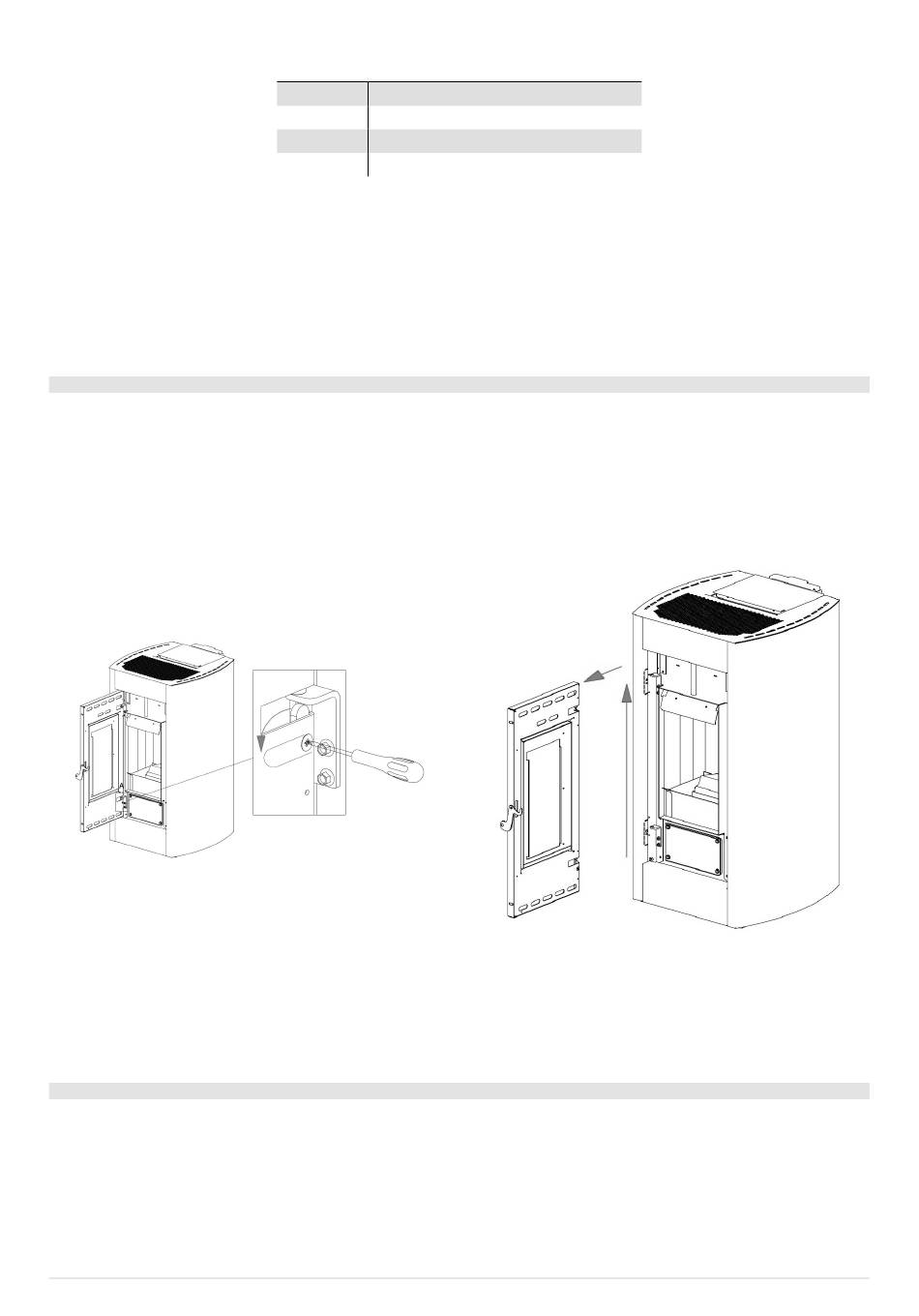

Fig. 36 - Retrait des vis
MONTAGE DE LA PORTE
Pour le montage de la porte, il faut centrer les goujons fixés dans la porte sur le trou de l'étrier situé dans la structure.
Lorsque la porte a été remontée, soulever le levier à l'aide d'un tournevis de façon à ce que la porte soit bloquée.
5.5

MONTAGE DES FLANCS EVO

• Retirer le couvercle : dévisser les 4 vis supérieures (voir Fig. 38).
• Avec le doigt, plier les languettes supérieures qui sont positionnées sur les profils noirs, vers l'extérieur (voir Fig. 39).
• Insérer les flancs sur les guidages prévus à cet effet en les faisant descendre lentement jusqu'au fond (voir Fig. 40).
• Repositionner le couvercle en centrant les dents correspondantes (voir Fig. 41).
KRISS - TECNA - EVO - ELISE - SHELL
3 3 3 3
LÉGENDE Fig. 35
1 Poêle
2
Distance latérale minimum = 200 mm
3 Distance arrière minimum = 200 mm
4
Distance frontale minimum = 1000 mm
3
- CRISTAL - GLASS - VERVE AT - PRETTY AT - TITANIA AT - VENERE AT - BREEZE AT
3 3
Fig. 37 - Retrait de la porte
