• Pour ce branchement, il faudra un tuyau flexible ou rigide:
• qui résiste à une température de 100°C,
• ayant un diamètre de 60 mm,
• et une longueur maximale de 2 mètres.
• Nous conseillons un tuyau flexible en aluminium.
Exemple de procédure de branchement:
• Insérer le raccord N sur le tuyau d'entrée d'air I.
• Raccorder N avec Q en utilisant le tuyau flexible ou rigide.

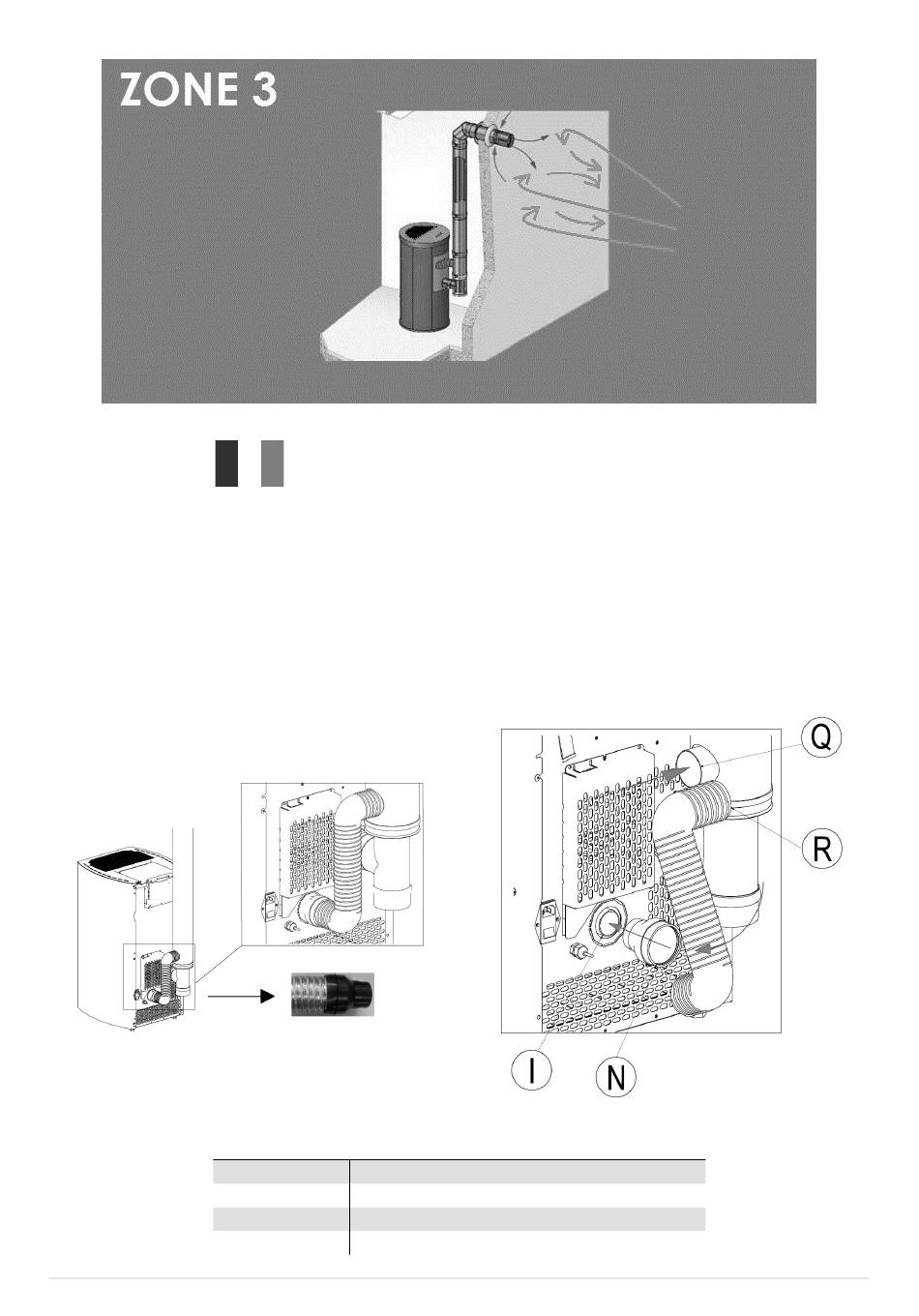

Fig. 16 - Tuyau flexible
KRISS - TECNA - EVO - ELISE - SHELL
3 3 3 3
Fig. 15 - Vent dominant
LÉGENDE Fig. 16 - Fig. 17
I
Entrée de l'air comburant ayant un diamètre de 40 mm
N Raccord en caoutchouc ayant un diamètre de 40/60 mm
R Tuyau flexible en aluminium
Q
Raccord de l'air comburant tuyau coaxial
- CRISTAL - GLASS - VERVE AT - PRETTY AT - TITANIA AT - VENERE AT - BREEZE AT
3 3
BRANCHEMENT DE LA PRISE D'AIR EN CAS DE PRÉLÈVEMENT DE
L'AIR COMBURANT DE L'INTERSTITIEL DU CONDUIT CONCENTRI-
QUE
Fig. 17 - Branchements
