Cadel RISS3 Manuel De L'installateur page 27

KRISS - TECNA - EVO - ELISE - SHELL
3 3 3 3

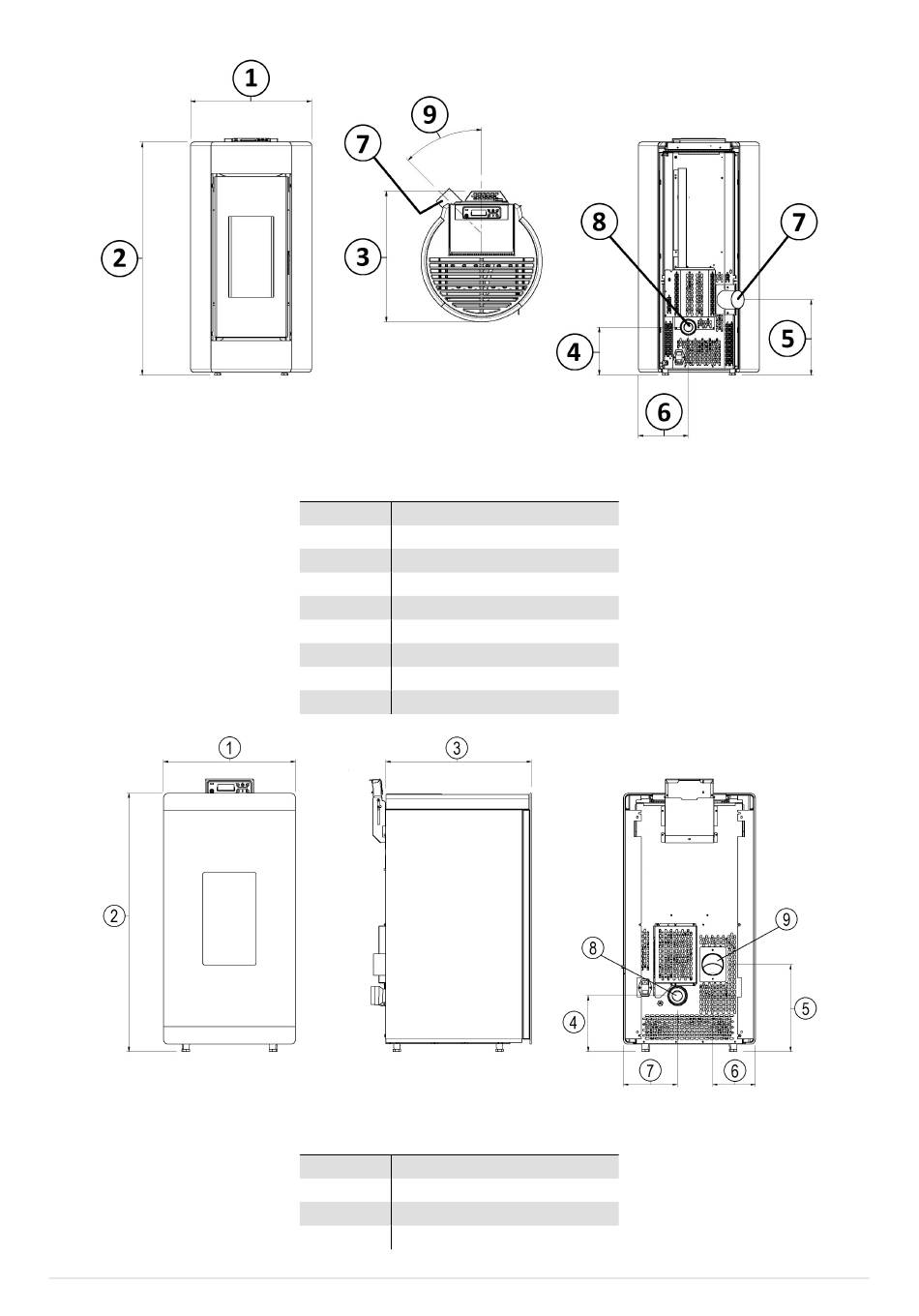

Fig. 26 - Dimensions générales: Shell
LÉGENDE Fig. 26
1 55,9 cm
2 100,8 cm
3
55,9 cm
4 19,4 cm
5 32,4 cm
6
21,5 cm
7 Tuyau d'évacuation d.8 cm
8
Prise d'air comburant d.6 cm
9 45°
Fig. 27 - Dimensions générales: Glass
LÉGENDE Fig. 27
1 49,2 cm
2 96,2 cm
3
54,6 cm
4 23,8 cm
- CRISTAL - GLASS - VERVE AT - PRETTY AT - TITANIA AT - VENERE AT - BREEZE AT
3 3
3
27
