INSTALLATION

5.1

AVANT-PROPOS

• L' e mplacement d'installation du produit doit être choisi en fonction de la pièce, de l' é vacuation et du conduit de fumées. Vérifier
auprès des autorités locales l'existence de normes restrictives concernant la prise d'air comburant, la prise d'aération, le dispo-
sitif d' é vacuation des fumées y compris le conduit de fumées et le terminal de cheminée.
• Vérifier l'existence de la prise d'air comburant.
• Vérifier une éventuelle présence d'autres poêles ou d'appareils qui mettent la pièce en dépression.
• Vérifier, avec le poêle allumé, qu'il n'y ait pas de CO dans la pièce.
• Vérifier que la cheminée ait le tirage nécessaire.
• Vérifier que durant le trajet de la fumée, tout se produit en sécurité (éventuelles pertes de fumées et distance des matériaux
inflammables, etc.)
• L'installation de l'appareil doit permettre un nettoyage facile de ce dernier, des tuyaux de raccord des fumées et du conduit de
fumées.
• L'installation doit également permettre un accès facile à la prise d'alimentation électrique (voir BRANCHEMENT ÉLECTRIQUE
a pag.42).
• Pour installer plusieurs appareils, il faut adapter les dimensions de la prise d'air extérieur (voir CARACTÉRISTIQUES a pag.51).
5.2 DIMENSIONS GÉNÉRALES
24

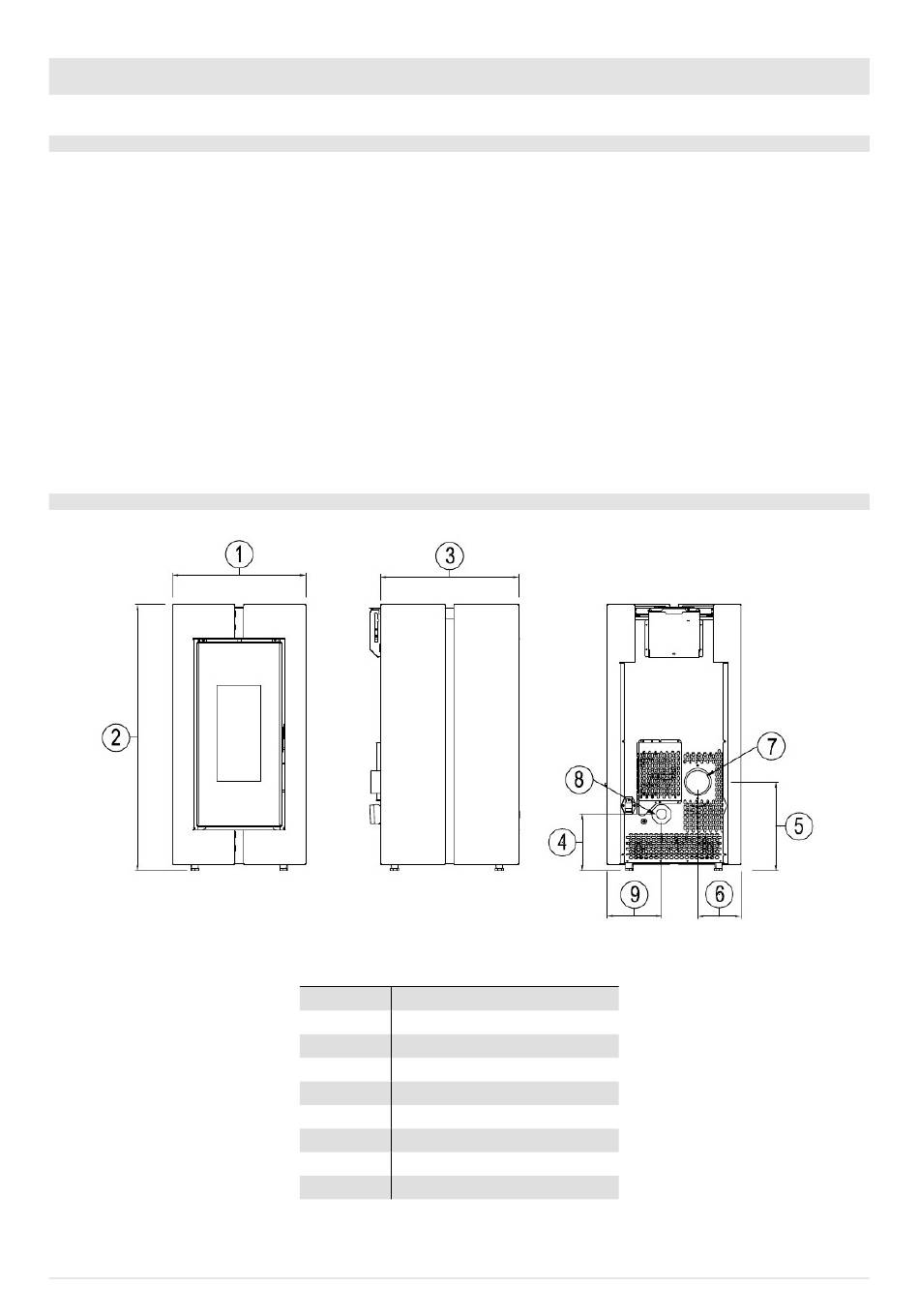

Fig. 22 - Dimensions générales: Tecna
LÉGENDE Fig. 22
1
49,1 cm
2 96,1 cm
3 48,8 cm
4
23,8 cm
5 32,5 cm
6 16 cm
7
Tuyau d'évacuation d.8 cm
8 Prise d'air comburant d.6 cm
9
20 cm
KRISS - TECNA - EVO - ELISE - SHELL
3 3 3 3
3
- CRISTAL - GLASS - VERVE AT - PRETTY AT - TITANIA AT - VENERE AT - BREEZE AT
3 3
